4．火花塞积炭时的故障波形分析
一辆高尔夫1.8L，报修怠速抖动、急加速闯动，经检查发现1、3缸次级点火波形的击穿电压偏低，故障波形如图11所示。检查火花塞表面有积炭。更换火花塞后，当时好转，但几日后再次出现上述故障。经查，仍然是1、3缸的电压偏低，用博世KTS650电脑检测仪测得有后氧传感器不工作的故障码，读取数据流，发现进气量信号达到4.17g/s，明显偏大，测试空燃比传感器信号始终偏浓。因此，判断是空气流量计偏离特性，更换后进气量恢复到2.7g/s，空燃比传感器和后氧传感器信号恢复正常。
混合汽过浓，大量未燃烧的碳氢化合物（HC）会以炭垢的形式附着在火花塞中央电极及绝缘体的表面，当积炭严重时，点火线圈的放电能量会通过火花塞分流电阻的旁路泄走，使击穿电压降低。火花塞积炭时，单缸次级波形如图12所示，从图中可以看到，击穿电压降低，燃烧电压升高，燃烧线明显向下倾斜。
5．单缸独立点火线圈损坏高压断火的故障波形分析

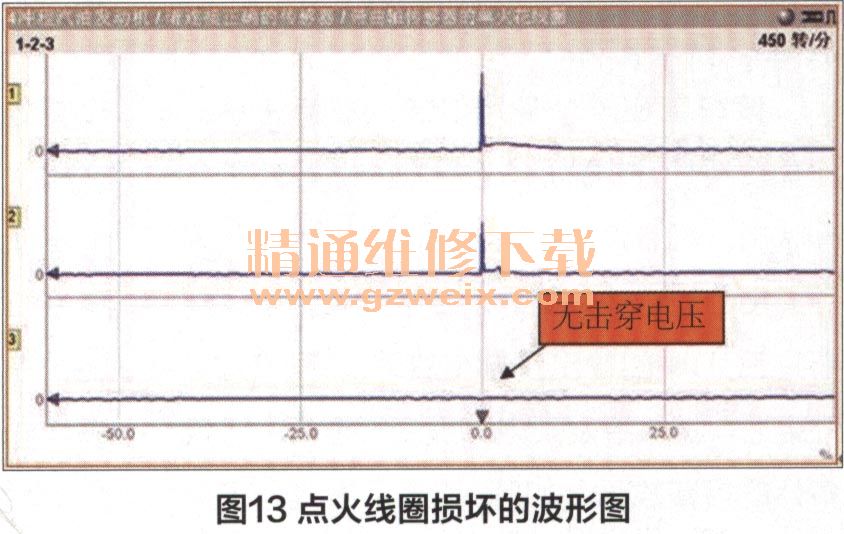

一辆奇瑞QQ轿车，配置3缸发动机，采用独立点火系统，清洗发动机后出现怠速抖动、加速闯动、尾气发臭的故障。经检查，2、3缸的次级点火波形时断时续（图13），造成混合汽燃烧不完全。检查点火控制信号波形正常。更换火花塞，依旧出现断火。因此，判断为2、3缸独立点火线圈损坏。更换新的点火线圈后，故障排除。
在针对发动机清洗的作业过程中，特别要注意清洗的方法，不能直接对电子元件进行水洗，以避免发生电子元件潮湿短路的问题，特别是发动机运行较长时间后，不能对点火线圈外部喷水清洗，防止由于过热的线圈在突然冷却时出现绝缘层物质脱落，造成匝间短路的故障。
对于单缸独立点火的发动机来讲，大多数技术人员比较头痛的是加速闯动的故障，其实，利用示波器的次级点火波形的检查分析就可以准确地判断点火线圈以及火花塞的好坏。在进行波形测试时，重点观察击穿电压的峰值、燃烧线的状态、燃烧时间的长短。过低或过高的击穿电压代表着可能是点火不良或造成点火能量不足；燃烧线上出现的杂波，特别是在加速过程中出现的连续跳动的火花线，代表缸内燃烧的不正常状态，如出现较高的火花线波动，则可能是火花塞电极间出现了火花熄灭然后再次点燃的情况；最后，要测量燃烧时间的长短，正常的范围是在0.75～2.00ms之间，最佳的燃烧时间值应在1.50ms左右，偏离这一值时，就已经存在不正常的燃烧了。如果击穿电压值和燃烧电压值正常，出现燃烧时间过短的情况就可以断定是点火线圈性能不良，这当然会导致混合汽燃烧不完全。
6．喷油嘴堵塞的故障波形分析
混合汽稀是导致击穿电压升高、燃烧时间缩短的原因。混合汽过稀会导致火花线向上倾斜。通常，汽缸内混合汽越稀，燃烧电压会逐渐增加，火花线末端就越陡（图14）。同时二由于点火线圈能量的消耗导致燃烧时间的减少。与此相反的是当喷油器出现滴漏的情况时，会出现击穿电压降低、燃烧电压低、燃烧时间延长的故障波形。
利用示波器的次级点火波形的检查，特别是对火花线的形状进行观测，是判断喷油器状态是否正常的有效手段。当然，结合数据流中的长效燃油喷射修正值和短效燃油喷射修正值的数值增长情况可以作出更加准确的判断。
7．发动机搭铁线不良时的故障波形分析

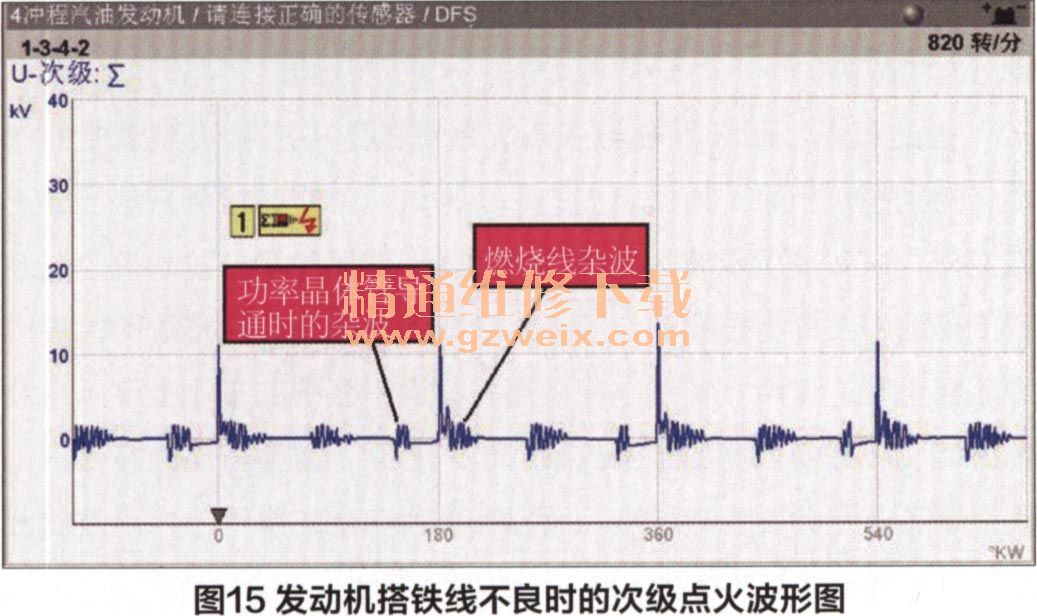

图15为桑塔纳3000发动机搭铁线锈蚀造成的次级点火波形异常的波形图。当发动机出现搭铁不良的故障时，除了发动机电子控制系统会由于搭铁不良造成一系列故障外，对于次级点火系统来说，同样也会造成一定的影响，使发动机出现怠速抖动、加速不良等故障现象。
在图15中可以看到存在大量的杂波。在功率晶体管闭合时、功率晶体管断开产生次级高压后的燃烧线上存在大量的干扰杂波。对初级点火信号进行检查，发现初级点火信号的基础电压接近2V，最后，检查发现发动机左侧的搭铁线由于涉水锈蚀，导致搭铁不良，由于初级线圈的搭铁不良，导致触点闭合时杂波较多。同时，在火花放电时，对地出现放电不良的问题，使得次级点火的能量无法有效发挥，多余能量在燃烧线后一段时间还有振荡波形出现。对于此种故障，如果没有示波器的协助分析，极有可能会由于排放的尾气不良，而被错认为是空气流量传感器计量失准或点火线圈不良的故障。
8点火过早导致的击穿电压过低

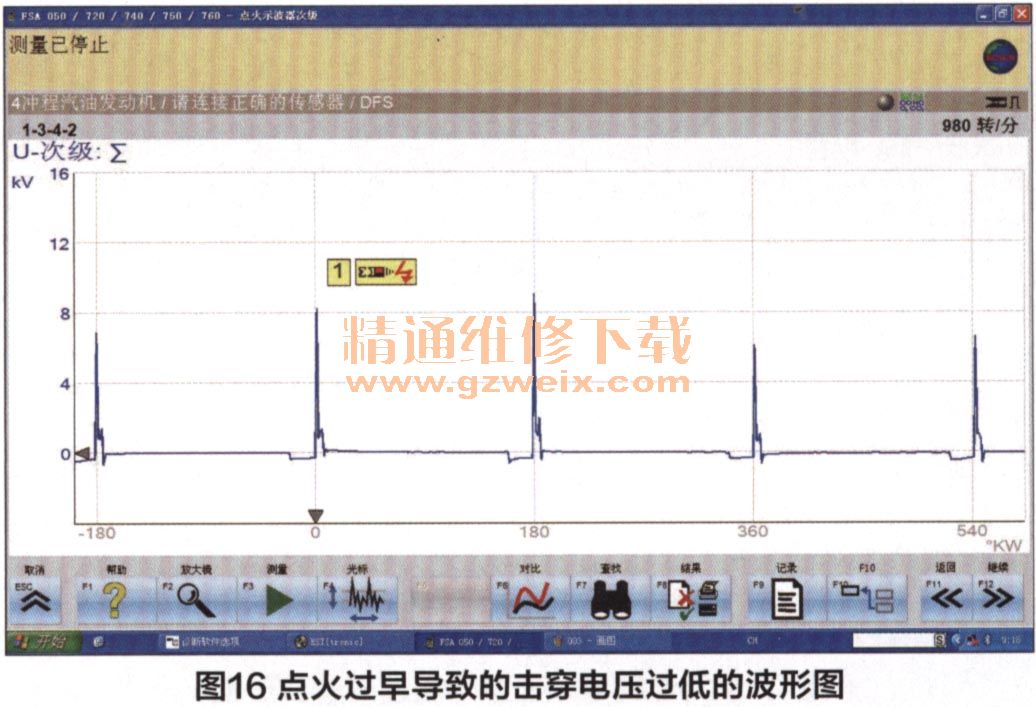

一辆宝来1.6以发动机型号BWG）轿车，出现动力不足故障，检查次级点火波形（图16），击穿电压过低，提高发动机转速时甚至出现击穿电压低于4kV的情况。同时，各缸的燃烧时间均较短。经测量汽缸压力正常，检查排气背压正常。根据出现的P0341故障码（G40凸轮轴传感器信号错误），判断是配气正时不良。经查，皮带跳了两个齿。因此出现了点火时刻过早的故障，由于汽缸压力较低，导致火花通过电极间隙的难度降低，导致次级击穿电压过低。
凸轮轴皮带轮提前了两个齿，造成曲轴角度误差30°左右。这导致了电脑错误的提前了30°进行点火控制。由于此时的汽缸压力较低，所以次级击穿电压较低。
