一、概述
（一）、万向传动装置的组成和功用
1．功用
万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。其功用是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。
图1所示为在汽车中最常见的应用，位于变速器与驱动桥之间的万向传动装置。由于汽车布置、设计等原因，变速器输出轴和驱动桥输入轴不可能在同一轴线上，并且变速器虽然是安装在车架（车身）上，可以认为位置是不动的，但驱动桥会由于悬架的变形而引起其位置经常发生变化，所以在变速器和驱动桥之间装有万向传动装置正好可以满足这些使用、设计的要求。
2．组成
万向传动装置主要包括万向节和传动轴，对于传动距离较远的分段式传动轴，为了提高传动轴的刚度，还设置有中间支承，如图2所示。
（二）、万向传动装置在汽，车上的应用场合

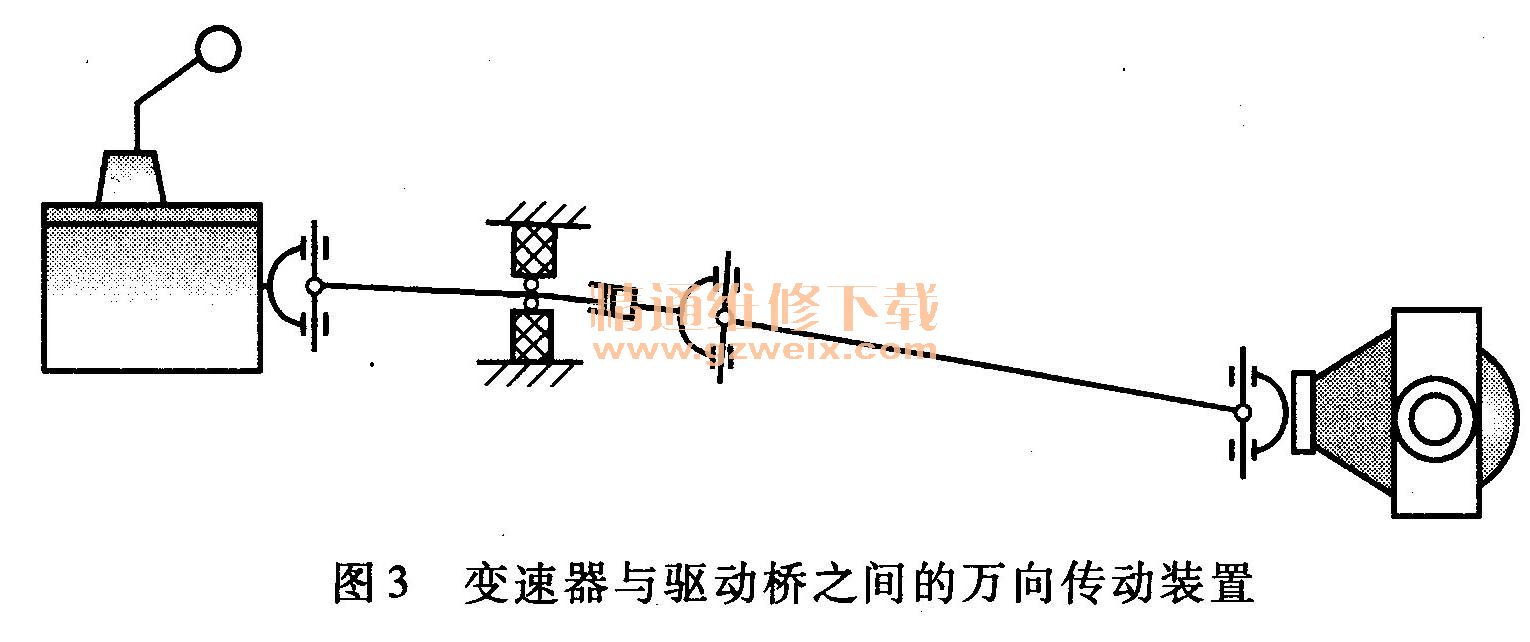

1）变速器与驱动桥之间（4×2汽车），如图3所示：一般汽车的变速器、离合器与发动机三者装合为一体装在车架上，驱动桥通过悬架与车架相连。在负荷变化及汽车在不平路面行驶时引起的跳动，会使驱动桥输入轴与变速器输出轴之间的夹角和距离发生变化。
2）变速器与分动器、分动器与驱动桥之间（越野汽车），如图4所示：为消除车架变形及制造、装配误差等引起的其轴线同轴度误差对动力传递的影响，须装有万向传动装置。
3）转向驱动桥的内、外半轴之间，如图5所示：转向时两段半轴轴线相交且交角变化，因此要用万向节。
4）断开式驱动桥的半轴之间，如图6所示：主减速器壳在车架上是固定的，桥壳上下摆动，半轴是分段的，须用万向节。
万向传动装置除用于汽车的传动系统外，还可用于动力输出装置和转向操纵机构。
