起亚索兰托(SORENTO)G6CU发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-14 16:28:57

    一、SORENTO(索兰托)轿车G6CU发动机正时带拆装
    G6CU发动机正时带部件识别见图1。

    1.正时带拆卸程序
    1)顺时针转动张紧器臂,将传动带从张紧器上拆下。
    2)拆下动力转向泵带轮、惰轮、张紧器轮和曲轴带轮。
    3)拆卸正时带上盖。
    4)拆卸自动张紧器(图2)。

    5)拆下张紧器螺栓,将正时带拆下。
    2.正时带安装程序
    1)把惰轮安装到到惰轮支架上。
    2)把张紧器臂、平垫圈安装到气缸体上。

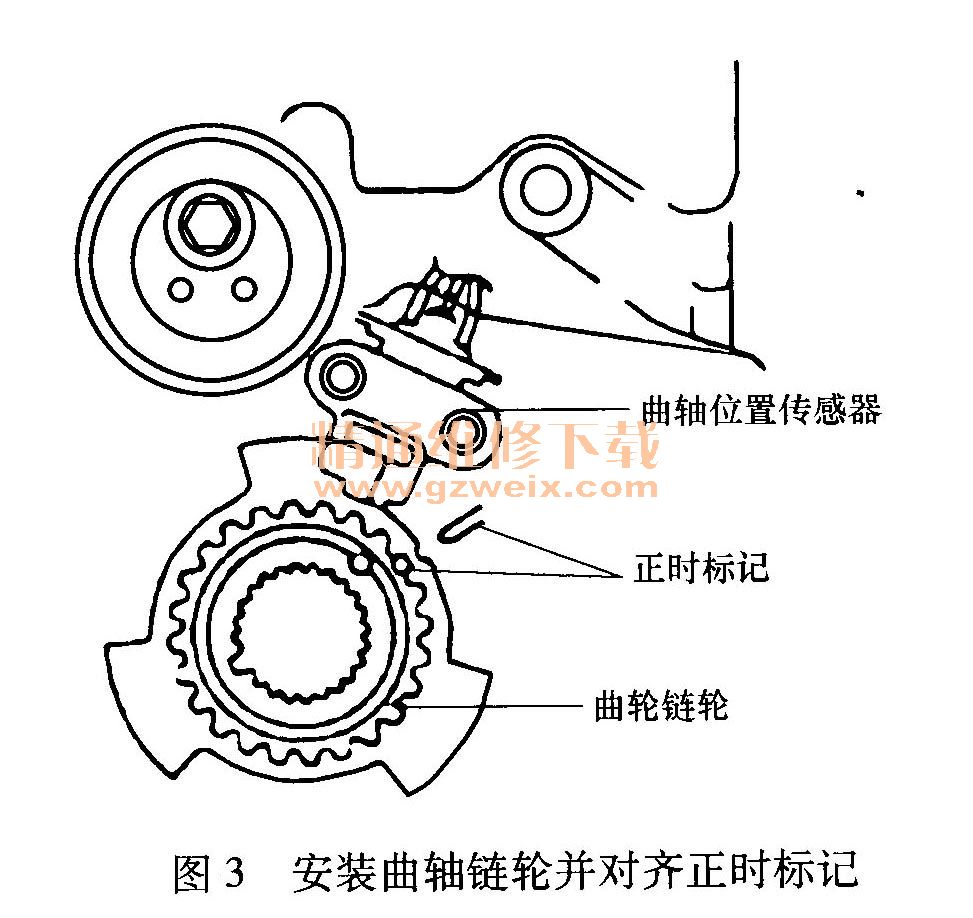

    3)如图3所示,安装曲轴链轮并对齐正时标记。安装时要注意,不要弯折曲轴位置传感叶片(图4)

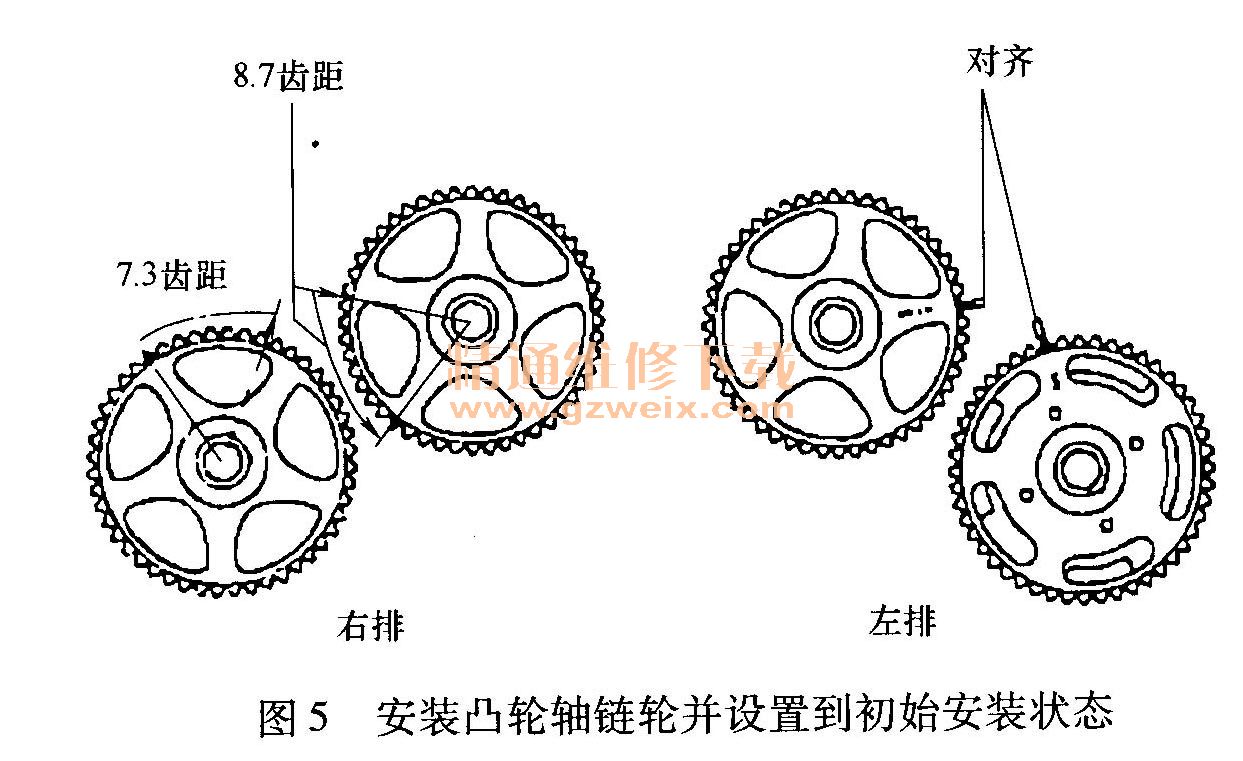

    4)如图5所示,安装凸轮轴链轮并将其设置到初始安装状态。

    5)如图6所示,把自动张紧器安装到机油泵壳体上。注意:此时自动张紧器的定位销应装好。

    6)对齐各个链轮的正时标记,然后按照曲轴链轮-惰轮-左侧排气凸轮轴链轮-左侧进气凸轮轴链轮-水泵带轮-右侧进气凸轮轴链轮-右侧排气凸轮轴链轮-张紧器带轮的安装顺序,安装正时带,如图7所示。在此步骤中,1缸活塞要处于压缩上止点位置。

    7)再次确认各个正时标记对齐。
    8)安装张紧器带轮。
    9)拔出自动张紧器上的定位销。

[1] [2] [3] [4] [5] [6] [7]  下一页
