详解汽车万向传动装置的构造与维修
来源:本站整理  作者:佚名  2013-12-14 15:57:35

    (四)、典型万向传动轴的检修
    (以上汽通用凯越手动变速驱动桥驱动轴为例)
    1.专用工具的认识与使用,如图27所示
上汽通用凯越手动变速驱动桥驱动轴专用工具的认识与使用

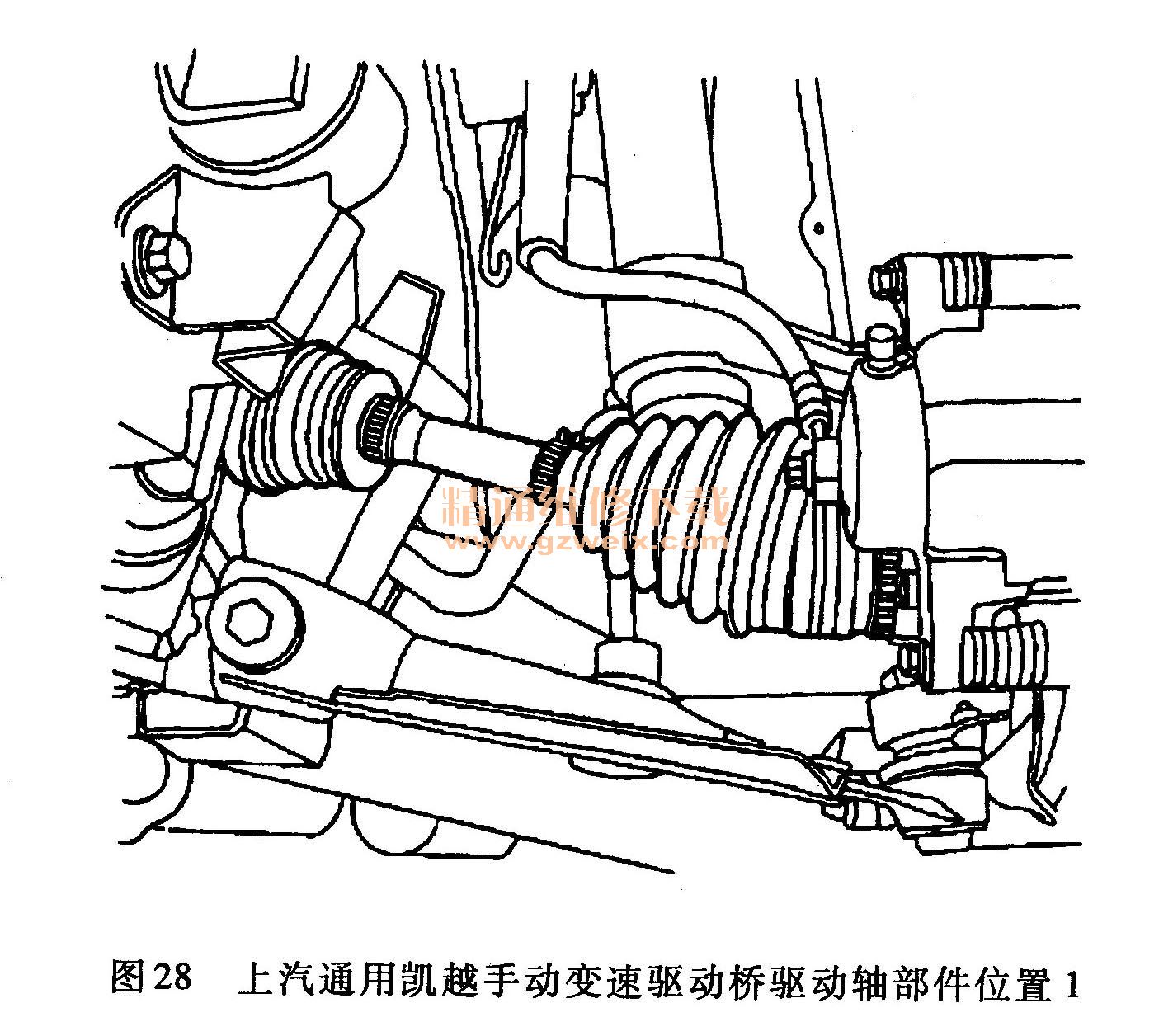

    2.部件位置,如图28、图29和图30所示
上汽通用凯越手动变速驱动桥驱动轴部件位置1

上汽通用凯越手动变速驱动桥驱动轴部件位置2


上汽通用凯越手动变速驱动桥驱动轴部件位置3

    3.保养和修理
    (1)车上维修驱动轴总成(所需工具:KM-507- B球节拆卸工具;KM-460- A半轴拆卸工具)
    1)拆卸程序。
    ①举升并妥善支承车辆。
    ②拆卸车轮。
    ③拆卸半轴轮毂螺母,将螺母报废。特别注意事项:仅用推荐的工具拆卸下球节,否则会损坏球节和密封,如图31所示。
拆卸半轴轮毂螺母

    ④拆卸下球节夹紧螺栓和螺母。
    ⑤用球节拆卸工具KM-507- B从下球节上拆卸转向节。
    ⑥拆卸转向横拉杆螺母。特别注意事项:仅用推荐的工具从转向节/支柱总成上拆卸转向横拉杆,否则会损坏转向节/支柱总成。
    ⑦用球节拆卸工具KM-507- B拆卸转向横拉杆,如图32所示。
用球节拆卸工具KM-507-B拆卸转向横拉杆

    ⑧从轮毂推动半轴。注意事项:支撑未紧固的驱动轴端。驱动轴从轮毂上拆卸后不要让其长时间从变速驱动桥自由下垂。注意事项:用接油盘放在变速驱动桥下,接收溢出的油液。拆卸驱动轴后,堵塞变速驱动桥上的驱动轴开孔,防止油液流出和污染物进入。
    ⑨用半轴拆卸工具KM-460-A,从变速驱动桥上拆卸驱动轴,如图33所示。
用半轴拆卸工具KM-460- A从变速驱动桥上拆卸驱动轴

    2)安装程序。特别注意事项:勿损坏密封。
    ①清洗轮毂密封和变速驱动桥密封。
    ②将驱动轴装入变速驱动桥。
    ③将轮毂安装到半轴上,如图34所示。
将轮毂安装到半轴上

    ④将转向横拉杆安装到转向节/支柱上,再安装转向横拉杆螺母,紧固转向横拉杆螺母至55N·m,如图35所示。
将转向横拉杆安装到转向节/支柱上
    ⑤安装下球节夹紧螺栓和螺母,紧固下球节夹紧螺栓、螺母至60N·m,如图36所示。
安装下球节夹紧螺栓和螺母

    ⑥松弛装上新半轴轮毂螺母,务必使用新螺母。
    ⑦安装车轮。松弛装上螺母。
    ⑧将车辆降到地面。紧固车轮螺母至WON·m。
    ⑨紧固半轴轮毂螺母至300 N·m。
    ⑩用螺钉旋具和手锤敲击轮毂螺母,直到螺母在半轴轮毂上锁定到位。
    ⑧重新加注变速驱动桥油液至正确液面。
    (2)部件维修—外球节密封圈(所需工具:J-8059弹簧卡环钳子;J-35566密封夹紧钳子)
    1)拆卸程序。
    ①从车上拆卸驱动轴。

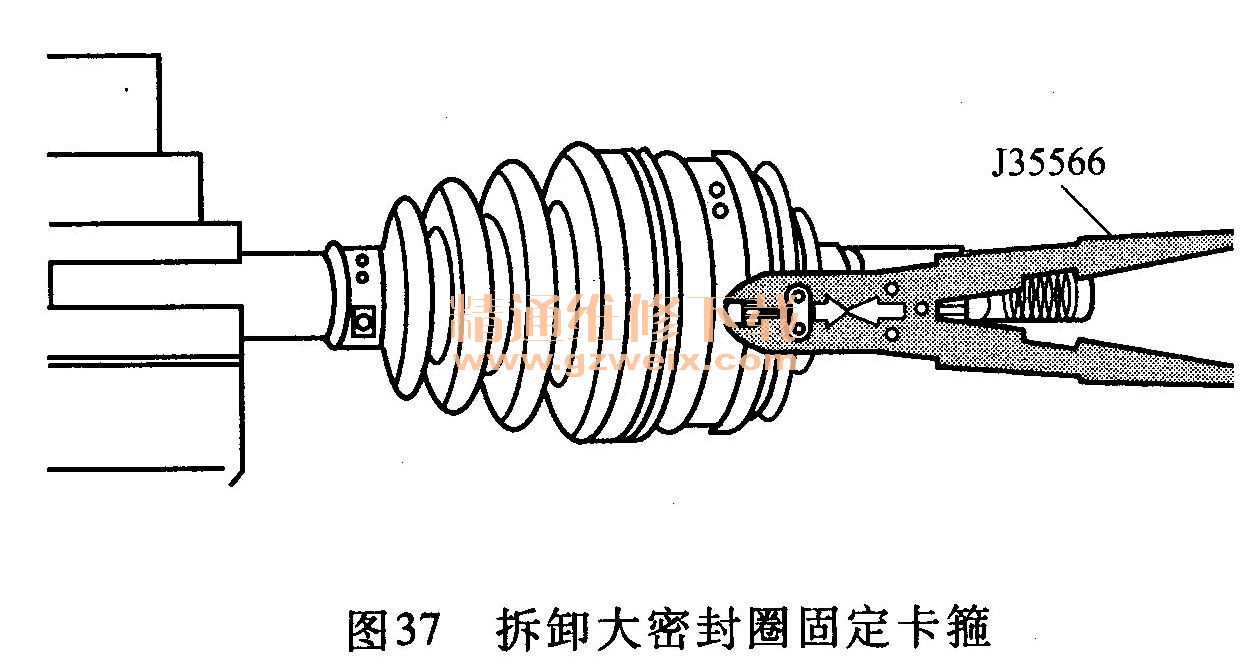

    ②拆卸大密封圈固定卡箍,报废卡箍,如图37所示。
拆卸大密封圈固定卡箍
    ③拆卸小密封圈固定卡箍,将卡箍报废。
    ④擦除球节上的润滑脂。

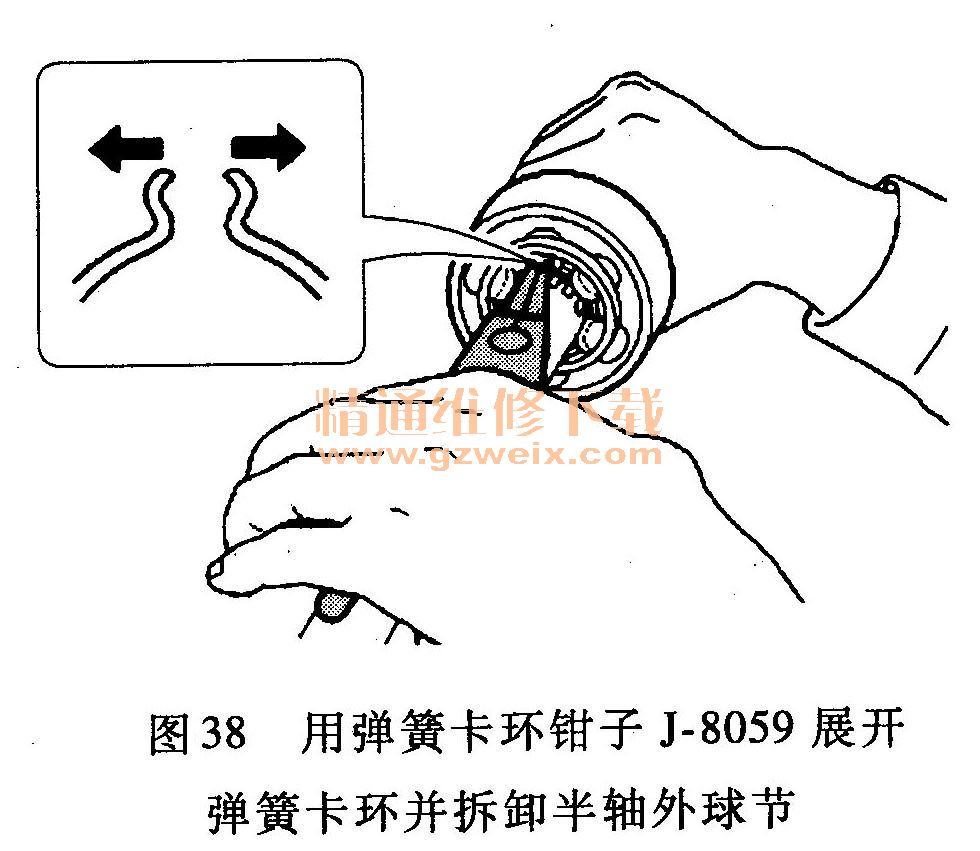

    ⑤用弹簧卡环钳子J- 8059展开弹簧卡环并拆卸半轴外球节,如图38所示。告诫:禁止从外球节总成上拆卸半轴或拆卸外球节总成。其中的零件采用配对装配,不能单独维修。重新装配不当会对性能和安全性产生不良影响。
用弹簧卡环钳子J-8059展开弹簧卡环并拆卸半轴外球节
    ⑥从球节总成上拆卸密封圈。
    2)安装程序。
    ①将密封圈安装到半轴上。
    ②用弹簧卡环钳子J-8059展开弹簧卡环并拆卸半轴外球节,如图38所示。
    ③将球节密封填入110~130g推荐的润滑脂。在球节中重新填入110 ~130g推荐的润滑脂(1. 8L双顶置凸轮轴:120~140g)
    ④安装新大密封圈固定卡箍和新小密封圈固定卡箍。
    ⑤用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍和新大密封圈固定卡箍,如图37所示。
    ⑥将半轴安装到车上。
    (3)内三销密封圈(所需工具:J-35566弹簧卡环钳子;J-8059弹簧卡环钳子)
   (1)拆卸程序。
    ①从车上拆卸驱动轴。
    ②拆卸大密封圈固定卡箍,将卡箍报废,如图39所示。

    ③拆卸小密封圈固定卡箍,将卡箍报废。
    ④从护套上拆开万向节壳体,如图40所示。
从护套上拆开万向节壳体

    ⑤清除三销总成。
    ⑥用弹簧卡环钳子J- 8059拆卸轴固定环,如图41所示。
拆卸大密封圈固定卡箍

    ⑦从半轴上拆卸三销和三销轴式万向节固定环,如图42所示。
从护套上拆开万向节壳体

    ⑧从半轴上拆卸三销万向节密封圈。
    2)安装程序(所需工具:J-8059弹簧卡环钳子;J-35566密封夹紧钳子)按相反的顺序进行。
    ①将新小密封圈固定卡箍安装到密封位置上。
    ②将密封安装到半轴上。
    ③用弹簧卡环钳子J-8059将轴固定环安装到半轴上。
    ④给三销壳体填入195~215g推荐的润滑脂。给三销重新填入195~215g推荐的润滑脂。
    ⑤将护套安装到万向节壳体上。
    ⑥安装大密封圈固定卡箍。用密封夹紧钳子J-35566卷曲大密封圈固定卡箍。
    ⑦用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍。
    ⑧将半轴安装到车上。
    (4)十字槽接头密封圈(所需工具:J-35566密封夹紧钳子;J-8059弹簧卡环钳子)
    1)拆卸程序。
    ①拆卸大密封圈固定卡箍,如图43所示。
拆卸大密封圈固定卡箍
    ②拆卸小密封圈固定卡箍。将卡箍报废。
    ③擦除球节上的润滑脂。

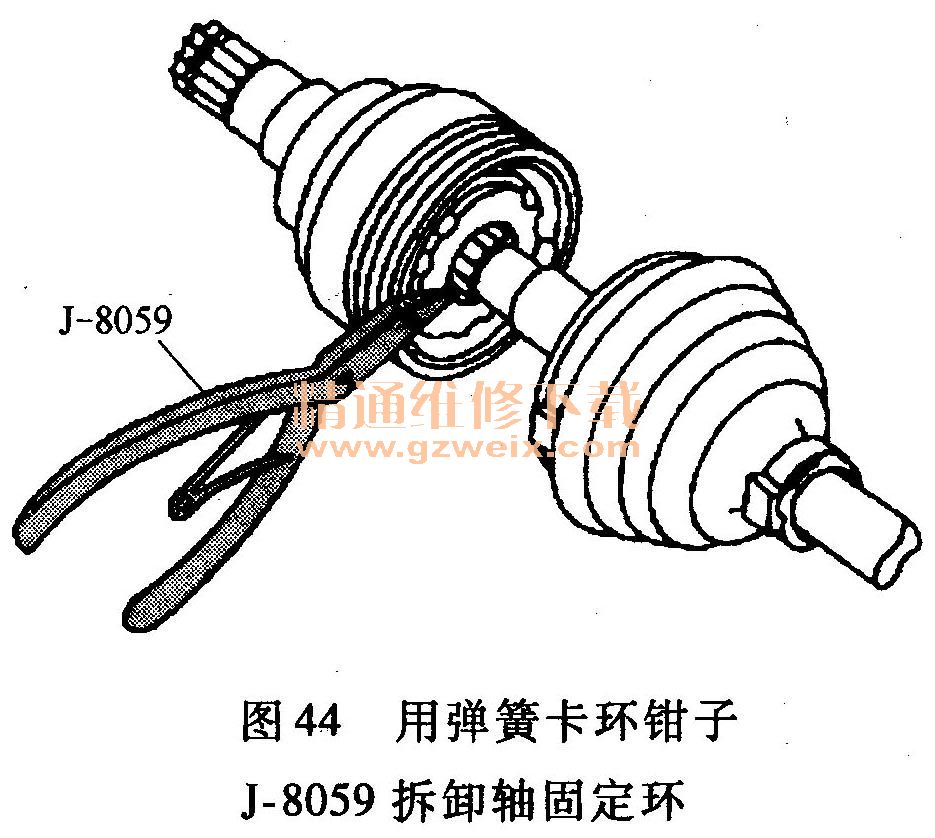

    ④用弹簧卡环钳子J-8059拆卸轴固定环,如图44所示。
用弹簧卡环钳子J-8059拆卸轴固定环

    ⑤从球节总成上拆卸半轴,如图45所示。告诫:钢球保持架锁定就位,而且不能拆卸。十字槽接头的内部零件采用配装,不能单独维修。重新装配不当会对性能和安全性产生不良影响。
从球节总成上拆卸半轴

    ⑥从球节总成上拆卸密封圈。
    2)安装程序。
    ①将新小密封圈固定卡箍安装到密封位置上,勿卷曲。
    ②将密封圈安装到半轴上。
    ③将球节总成安装到半轴上。
    ④用弹簧卡环钳子J-8059安装轴固定环。
    ⑤给球节总成填入120~140g推荐的润滑脂。给三销重新填入120~140g、推荐的润滑脂。
    ⑥安装新大密封圈固定卡箍。

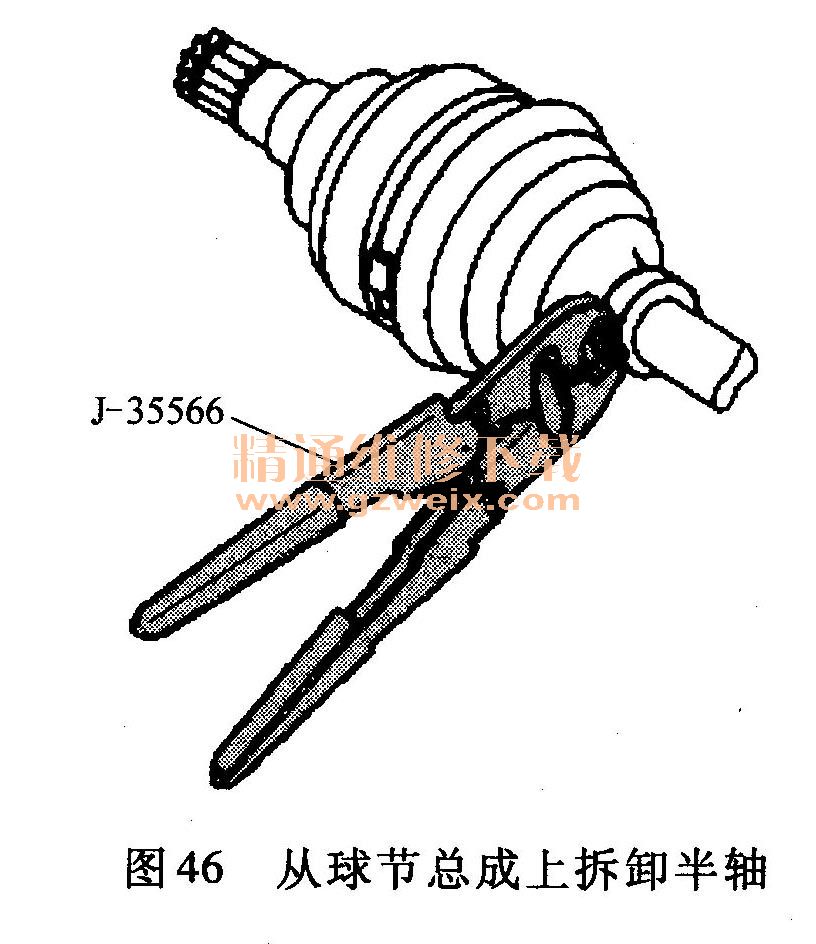

    ⑦用密封夹紧钳子J-35566卷曲新大密封圈固定卡箍,如图46所示。
    ⑧用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍。
从球节总成上拆卸半轴
