剖析新奥迪A6L(C7)电气系统技术
来源:汽车维修技师  作者:佚名  2013-12-21 09:26:41

    二、总线特点

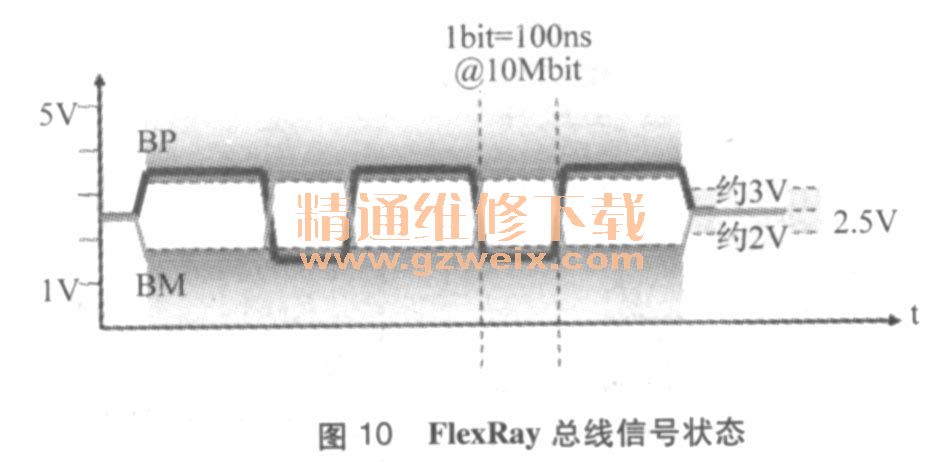

    FlexRay总线有如下特点:双线式总线系统,时间控制式数据传输,数据传输率最高10Mbit/s , 2个通道时最多20Mbit(如图10所示)。数据传输有3个信号状态:Idle(空闲)、Data 0(数据0) , Data 1(数据1)。

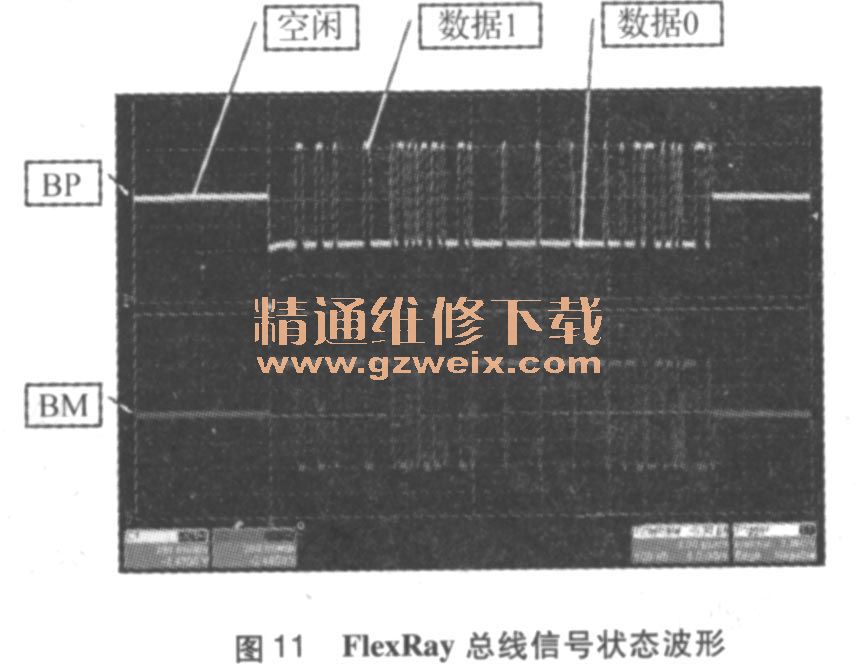

    在FlexRay车载网络中,信号是分化传输的。因此每个通道需要用到两条导线:BM(负总线)、BP(正总线),在接收器里会通过2个信号之间的差得出原本的比特状态。这里定义了3种状态:空闲、数据0,数据1(如图11所示),额定比特时长为100ns会由于导线的不对称引起信号偏差。

注意:如果通过VAS505 X进行波形测量,捕捉到的FlexRay信号存在失真。

    三、总线系统判断故障思路

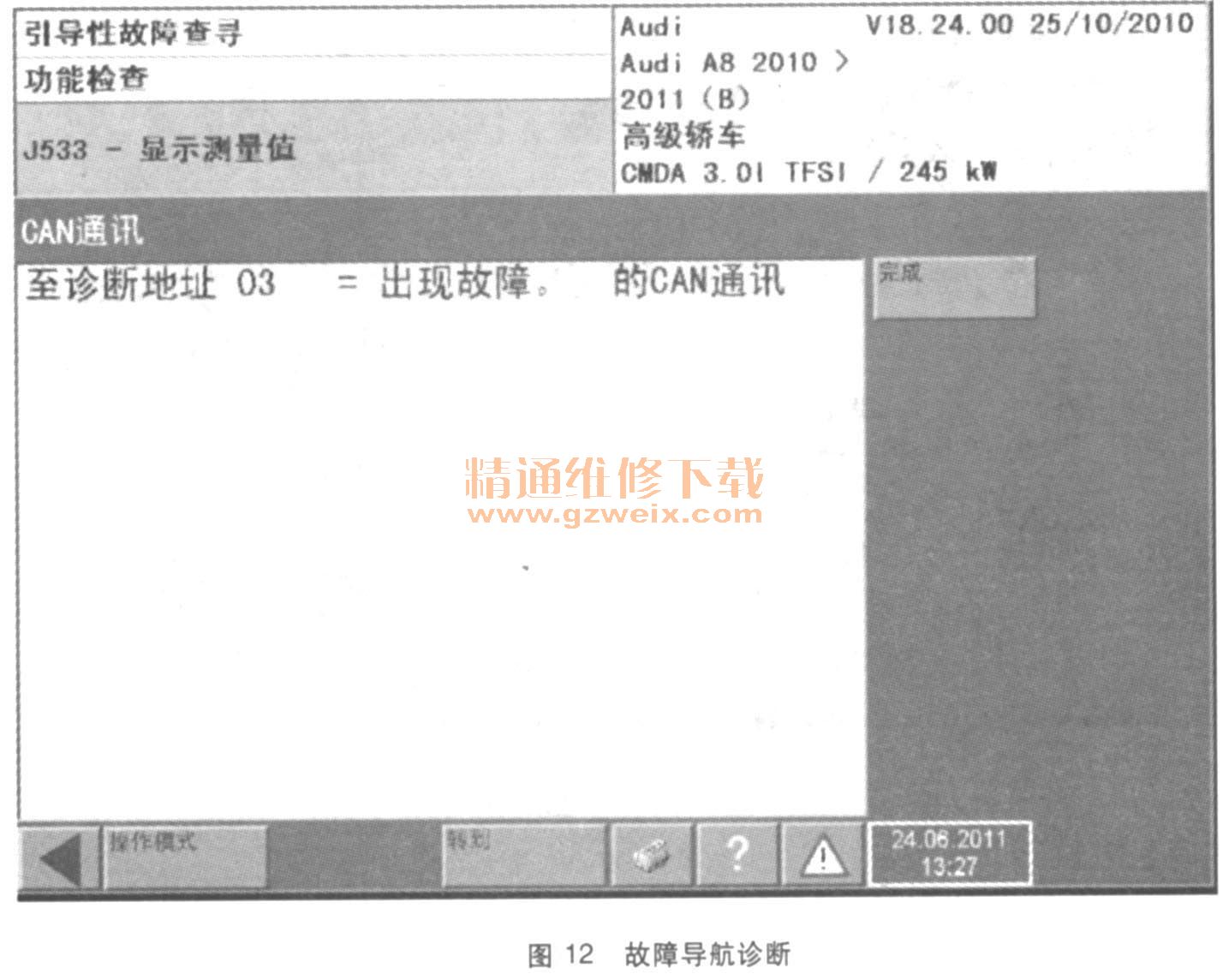

    思路1:故障导航(如图12所示)。

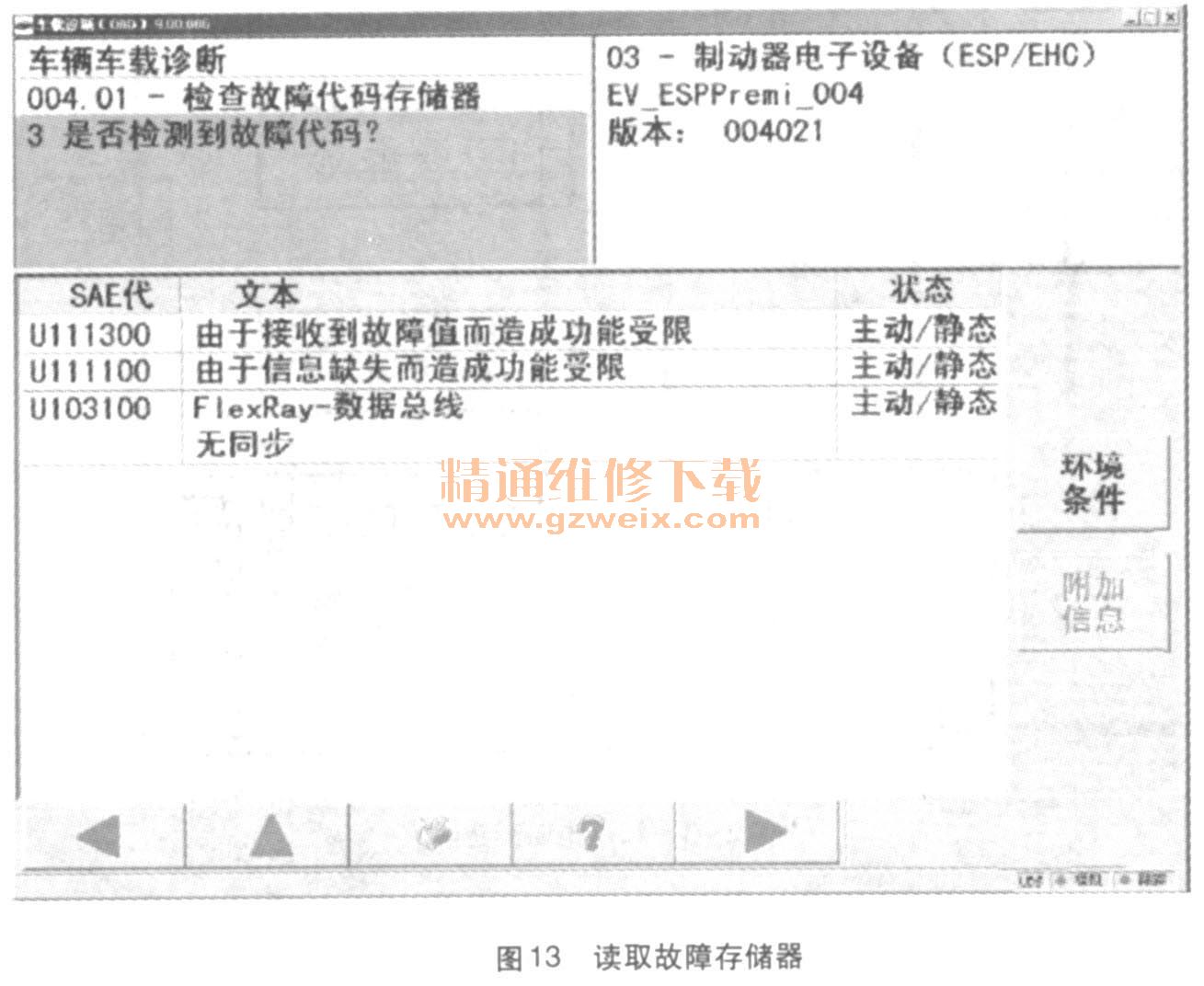

    思路2:读取故障存储器(如图13所示)。

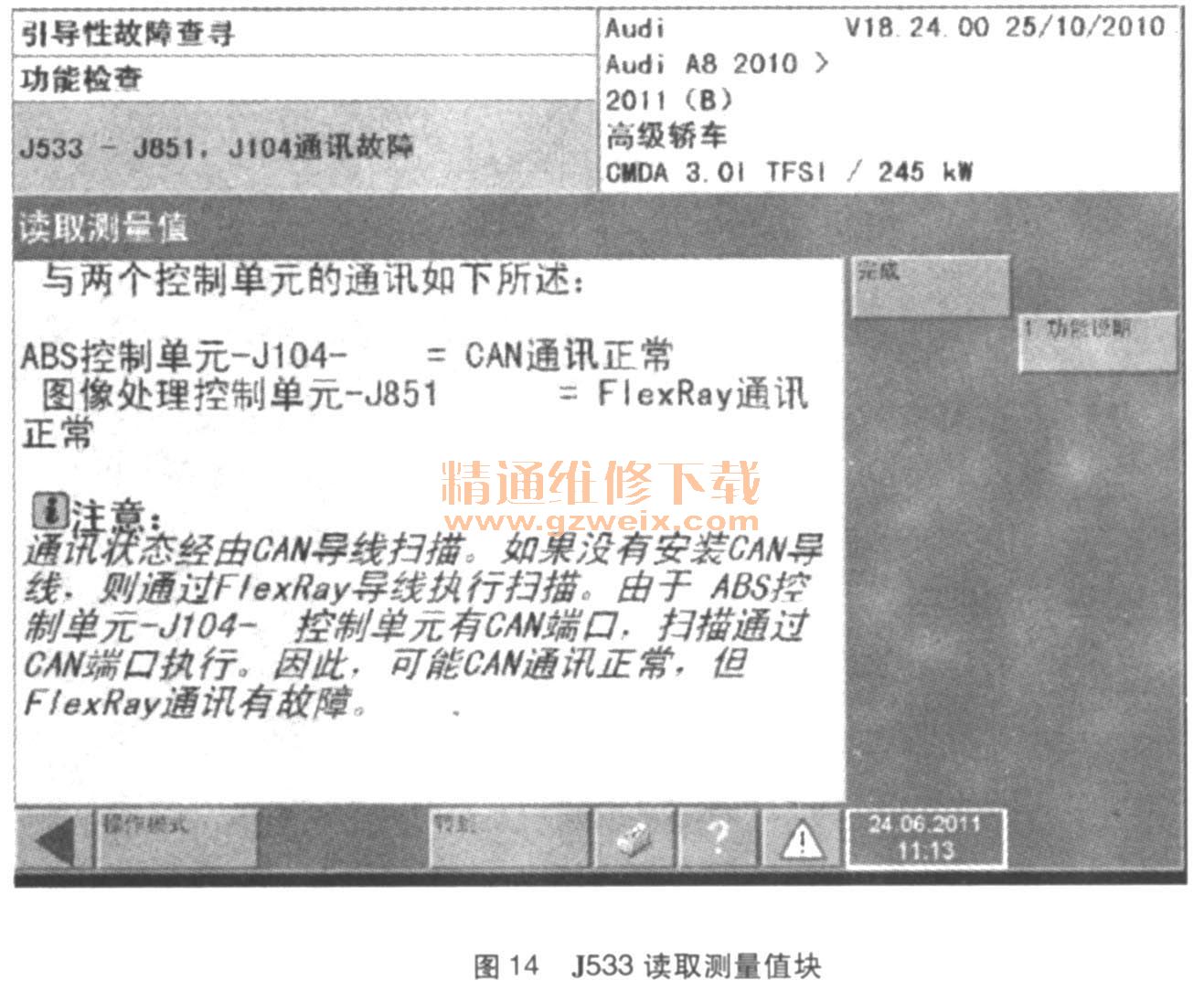

    思路3:J533读取测量值块(如图14所示)。

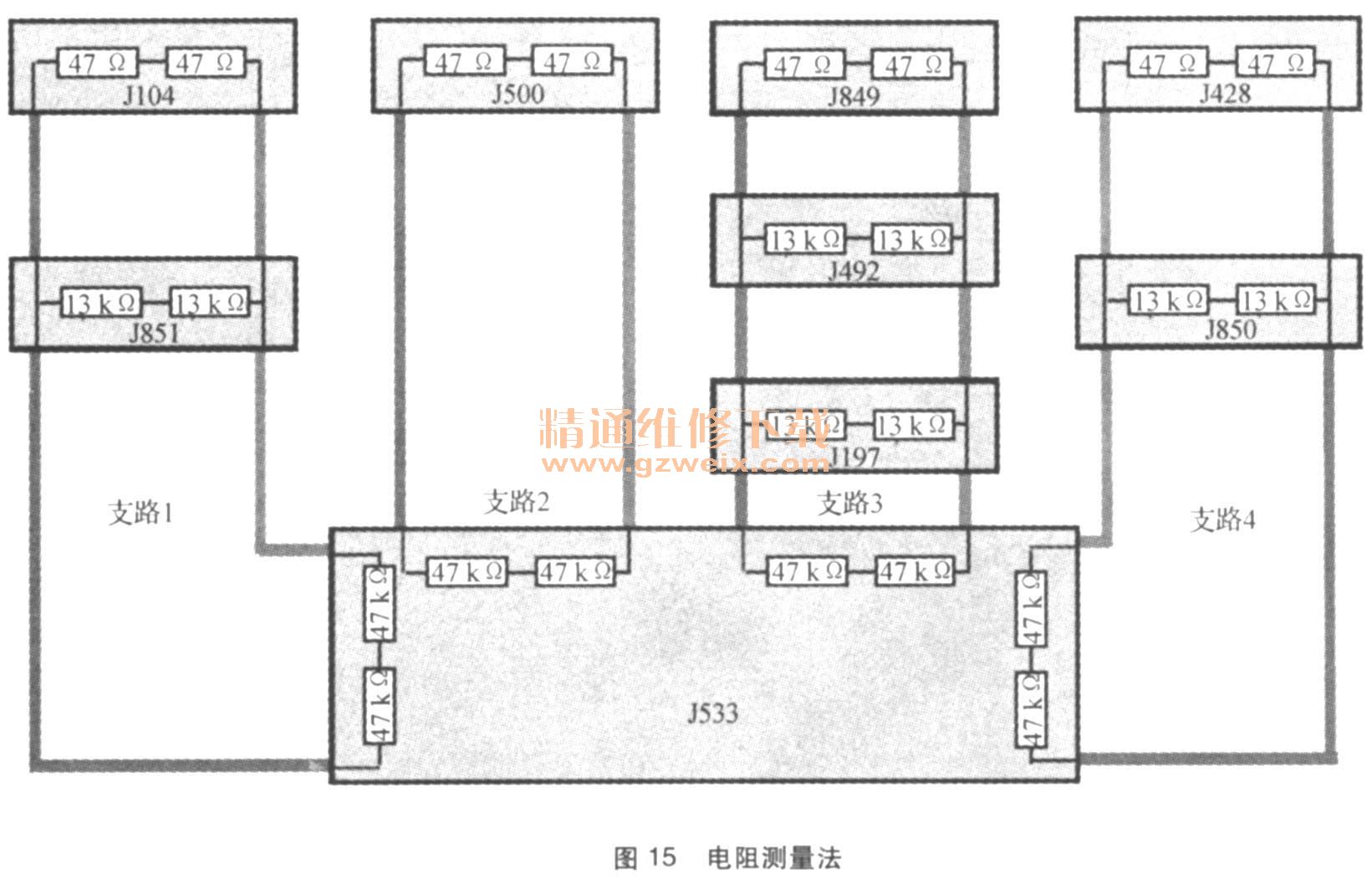

    思路4:电阻测量法(如图15所示)。
