八、全景玻璃天窗
在F25上全景玻璃天窗作为选装配置（SA402）提供。该功能由多个控制模块参与控制，脚部空间模块FRM提供车门触点信号，便捷登车及启动系统CAS授权或禁止操作全景玻璃天窗，车顶功能中心FZD控制和监控全景玻璃天窗电机并通过总线端30为其供电。

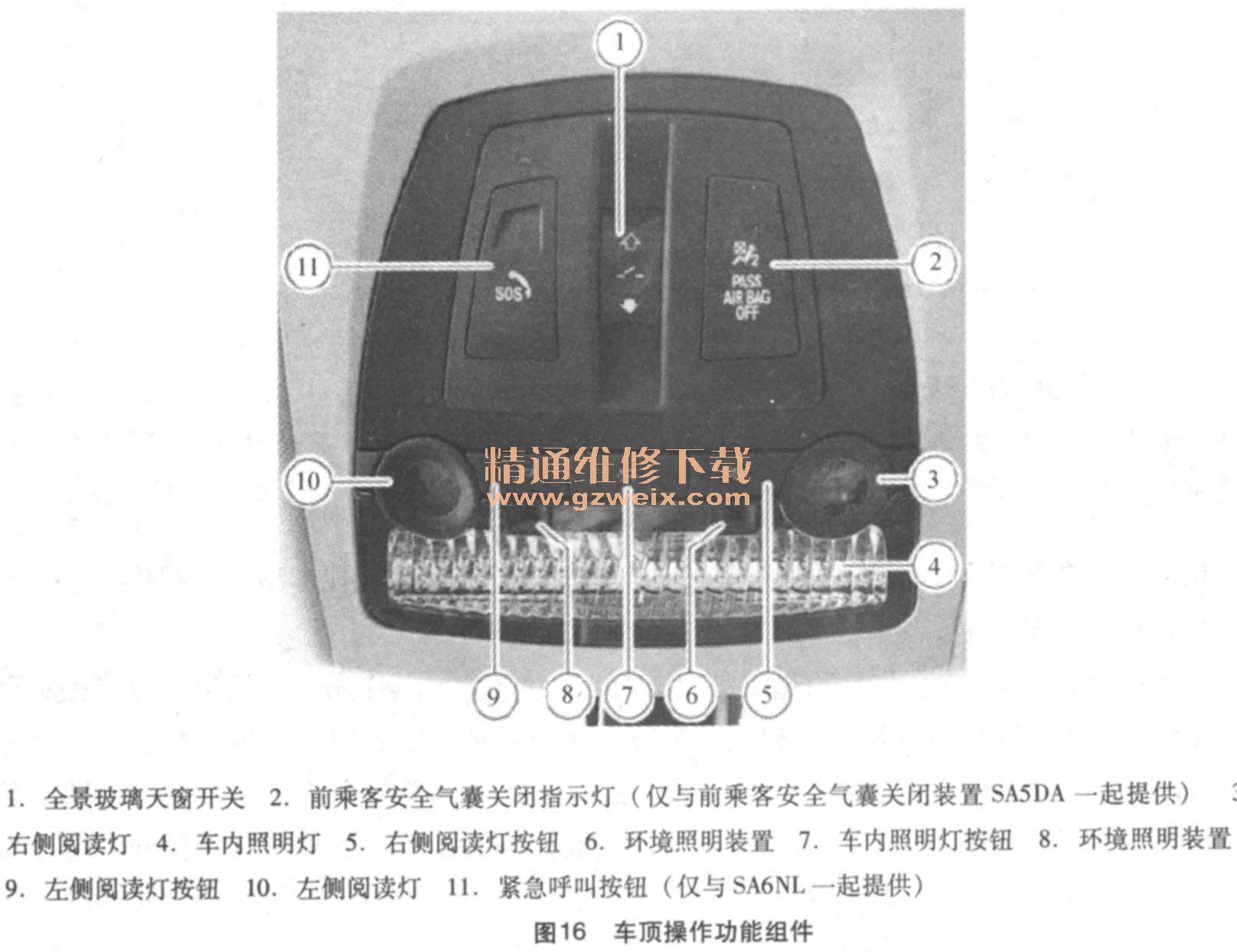

有关车顶操作功能组件如图16所示，其电路连接结构如图17所示。

锁芯霍尔传感器仅与防盗报警装置（SA302）一起提供，美规车型始终提供。

    九、防盗报警装置
    防盗报警装置DWA可以作为选装配置（SA302）订购。其作用是通过报警方式提示有人非法侵人车内。在此可触发声音和视觉警报。前提是必须已启用防盗报警装置。处于启用状态时，防盗报警装置监控整个车内空间。此外，防盗报警装置还监控发动机室和车辆静止位置。为了避免后备箱内的物品失窃，防盗报警装置监控后备箱盖是否打开。防盗报警装置还会提示有人恶意损坏车辆，例如切断带有倾斜报警传感器的报警器SINE导线。防盗报警装置的超声波车内监控装置位于车顶功能中心FZD内。超声波信号通过车顶功能中心格栅结构开口进人车内。带有倾斜报警传感器的报警器SINE位于前轮罩区域内。
    在此监控以下部件的状态（如图18所示）：由脚部空间模块FRM监控车门触点，由便捷登车及启动系统CAS监控发动机室盖接触开关，由接线盒电子装置JBE监控后备箱盖接触开关。只要有一个状态发生变化，超声波车内监控装置控制模块USIS就会通过K-CAN2接收到一个相应信号。防盗报警装置处于戒备状态时就会触发警报。

    十、后备箱盖举升装置
    F25从批量上市起提供后备箱盖举升装置。该装置可以作为选装配置后备箱盖自动操纵机构（SA316）订购。后备箱盖举升装置改善了在车内存取物品的舒适性，通过按压按钮即可自动打开或关闭后备箱盖（如图19所示）。为自动打开或关闭后备箱盖，F25使用了一个螺杆传动装置。在此可通过以下组件操纵后备箱盖举升装置：后备箱盖外侧的后备箱盖按钮、识别发射器、A柱上的后备箱盖按钮、后备箱盖内侧的后备箱盖按钮，后备箱盖内侧的中控锁按钮（仅与舒适登车系统SA322一起提供）。

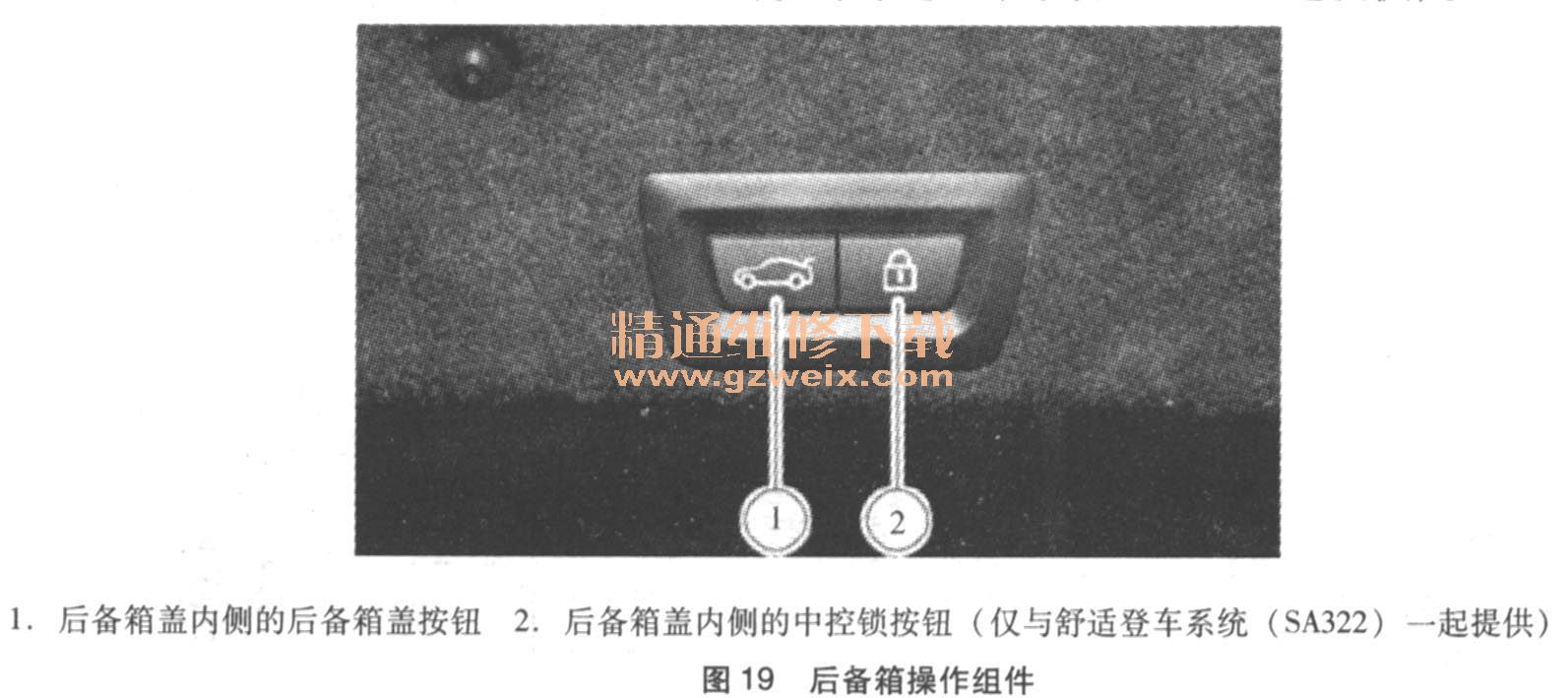

    后备箱盖内侧的后备箱盖按钮2．后备箱盖内侧的中控锁按钮（仅与舒适登车系统（SA322）一起提供）

如果车辆还装备了选装配置舒适登车系统（SA322），即使车辆处于锁止状态，也可使后备箱盖自动打开。通过后备箱盖外侧的后备箱盖按钮打开后备箱盖时，必须有一个属于本车的识别发射器位于车辆尾部附近。现在在带有舒适登车系统（SA322）的车辆上也可以通过后备箱盖内侧的中控锁按钮使车门上锁。
后备箱盖内侧的中控锁按钮仅与舒适登车系统（SA322）一起提供。识别发射器发出的无线信号通过后窗玻璃天线接收。天线多相择优模块内的遥控信号接收器通过LIN总线将信号继续传输至便捷登车及启动系统。便捷登车及启动系统是中控锁功能的主控单元。信号检测成功后，便捷登车及启动系统授权控制后备箱盖内的中控锁。接线盒电子装置执行控制后备箱盖内中控锁的指令。为执行后备箱盖举升装置功能，接线盒电子装置记录后备箱盖接触开关状态并通过K-CAN将其发送至后备箱盖举升装置控制模块。该状态信号是后备箱盖移动的触发标准之一。举升装置控制模块通过螺杆传动装置内的传感器监控后备箱盖移动情况。此外还探测螺杆传动装置的耗电量。后备箱盖在关闭过程中卡住时，后备箱盖举升装置可使其略微反向移动，以便消除卡止。后备箱盖在打开过程中卡住时则无法继续移动，此时无法使其反向移动（如图20所示）。

十一、车外照明装置

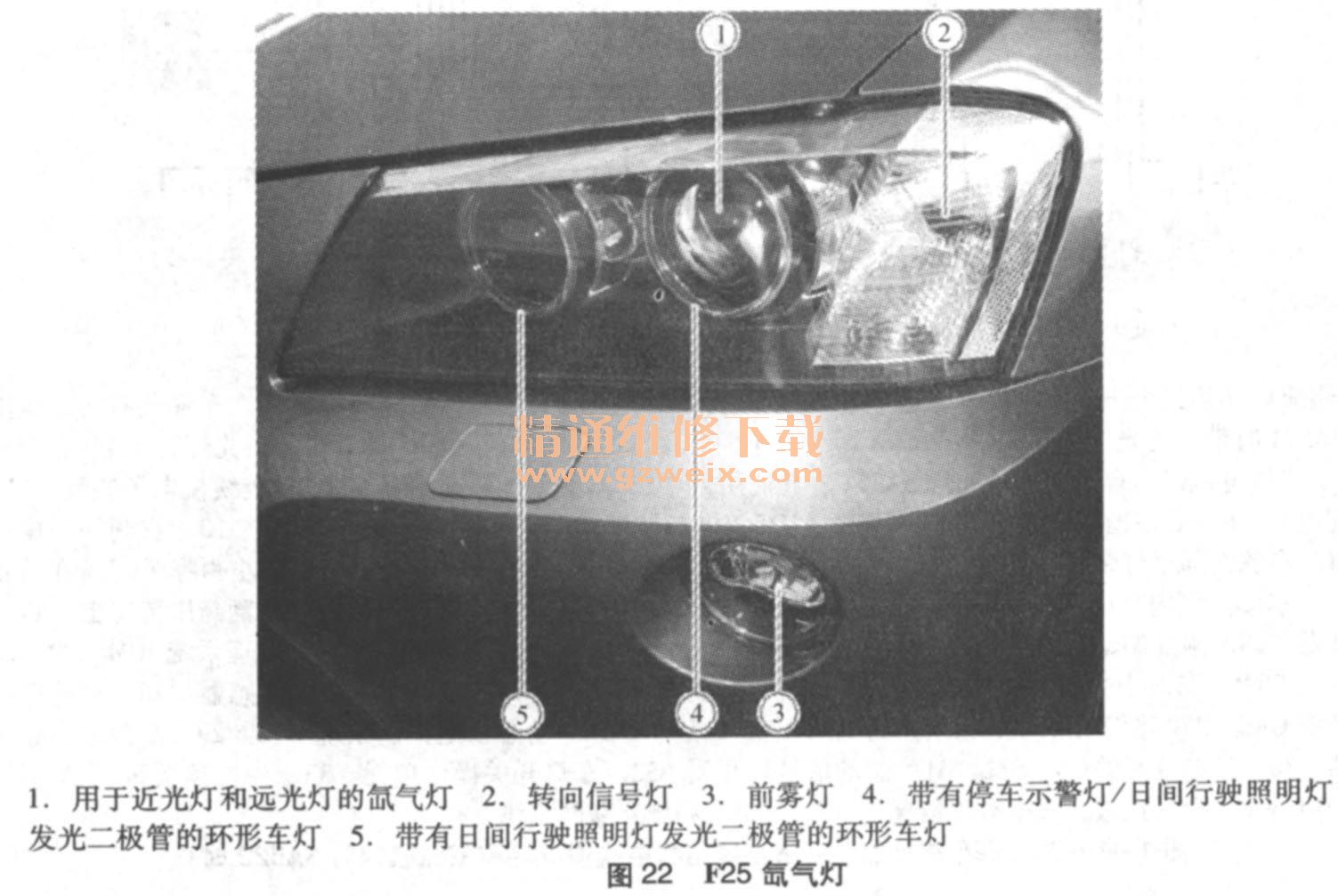

F25车外照明装置以最新宝马车型为基础。卤素前灯是F25的标准配置，如图21所示。双氨气前灯（SA522）作为选装配置提供，如图22所示。装有选装配置双氨气前灯（SA522）时，通过发光二极管实现日间行驶照明灯和停车警示灯功能，电路结构如图23所示。装有卤素前灯时，电路结构如图24所示，通过手动方式调节照明距离。在装有卤素前灯的美规车辆上没有照明距离调节装置。除了源自F01的车灯开关外，装有卤素前灯的F25还有一个带手动照明距离调节装置的车灯开关（如图25所示）。

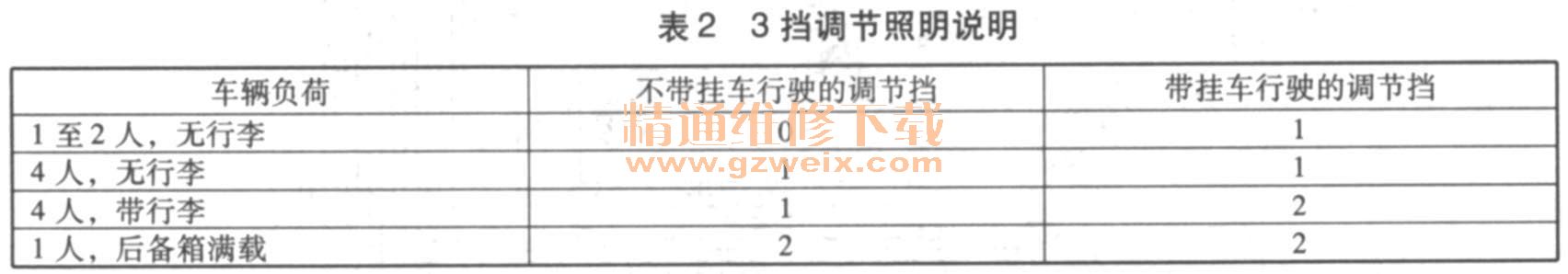

在此可以分3挡调节照明距离（如表4-1-2所示）。

在此可以分3档调节照明距离（表2所示）。

在F25中自适应随动前灯作为选装配置（SA524）提供。该装置只与双氖气前灯（SA522）一起提供。
F25采用两件式尾灯装置。尾灯装置结构如图26所示。
