剖析宝马新7系(F01/F02)智能照明与信号系统
来源:本站整理  作者:佚名  2013-10-16 08:29:20

    宝马新7系(F01/F02)的外部灯光采用了智能照明与信号系统,该系统能自动改变光型以适应车辆行驶条件变化,是目前车灯照明领域最新的技术之一,同时也是一个和行车安全息息相关的主动式安全系统。

    一、宝马新7系(F01/F02)智能照明与信号系统概述
    宝马新7系(F01/F02)智能照明与信号系统的功能集成在脚部空间模块内,其车灯功能包括:停车示警灯、近光灯、远光灯(远光灯瞬时接通功能)、雾灯、转向信号灯(危险报警灯)、尾灯/牌照灯、动态制动信号灯、倒车灯、后雾灯、驻车灯、迎宾照明灯、伴我回家、日间行驶照明灯等。
    前灯的车灯功能由前灯驱动模块或脚部空间模块供电。脚部空间模块通过脉宽调制供电
方式来控制每个前灯的亮度保持不变,车载网络内的电压波动可以通过脉冲宽度来补偿。在此以100%脉冲宽度控制而非调节发光二极管(例如附加制动信号灯、尾灯或双氛气灯)。前灯驱动模块通过LIN总线得到有关车灯供电的信息。

    除标准车灯功能外,宝马新7系(F01/F02)智能照明与信号系统的功能主要有:动态前灯照明距离调节装置;灯泡监控:车灯关闭时执行冷监控,车灯打开时执行热监控;视觉报警/视觉反馈信息:中控锁,防盗报警装置,碰撞信号;“总线端巧关闭”时的特殊情况;
应急运行功能;转弯照明灯;可变车灯光线分配;自适应前灯照明距离调节装置;远光灯辅
助系统。

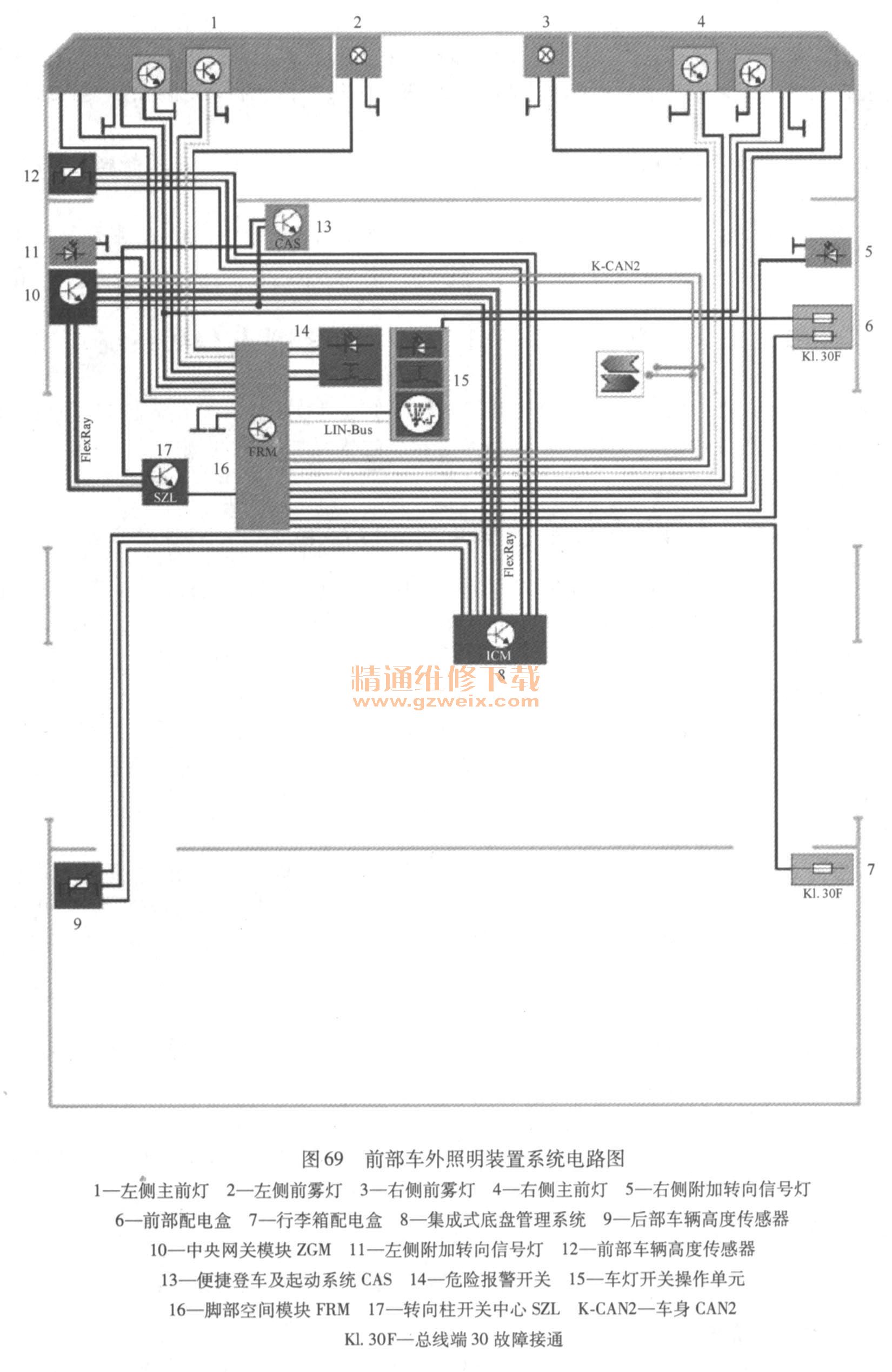

    如图69所示为前部车外照明装置系统电路图。其中车灯开关操作单元(15)包括:车灯开关、前雾灯按钮、后雾灯按钮和仪表照明滚花轮。转向柱开关中心(17)包括:转向信号灯和远光灯开关的组合开关杆、刮水器组合开关杆上的行车灯自动控制按钮。

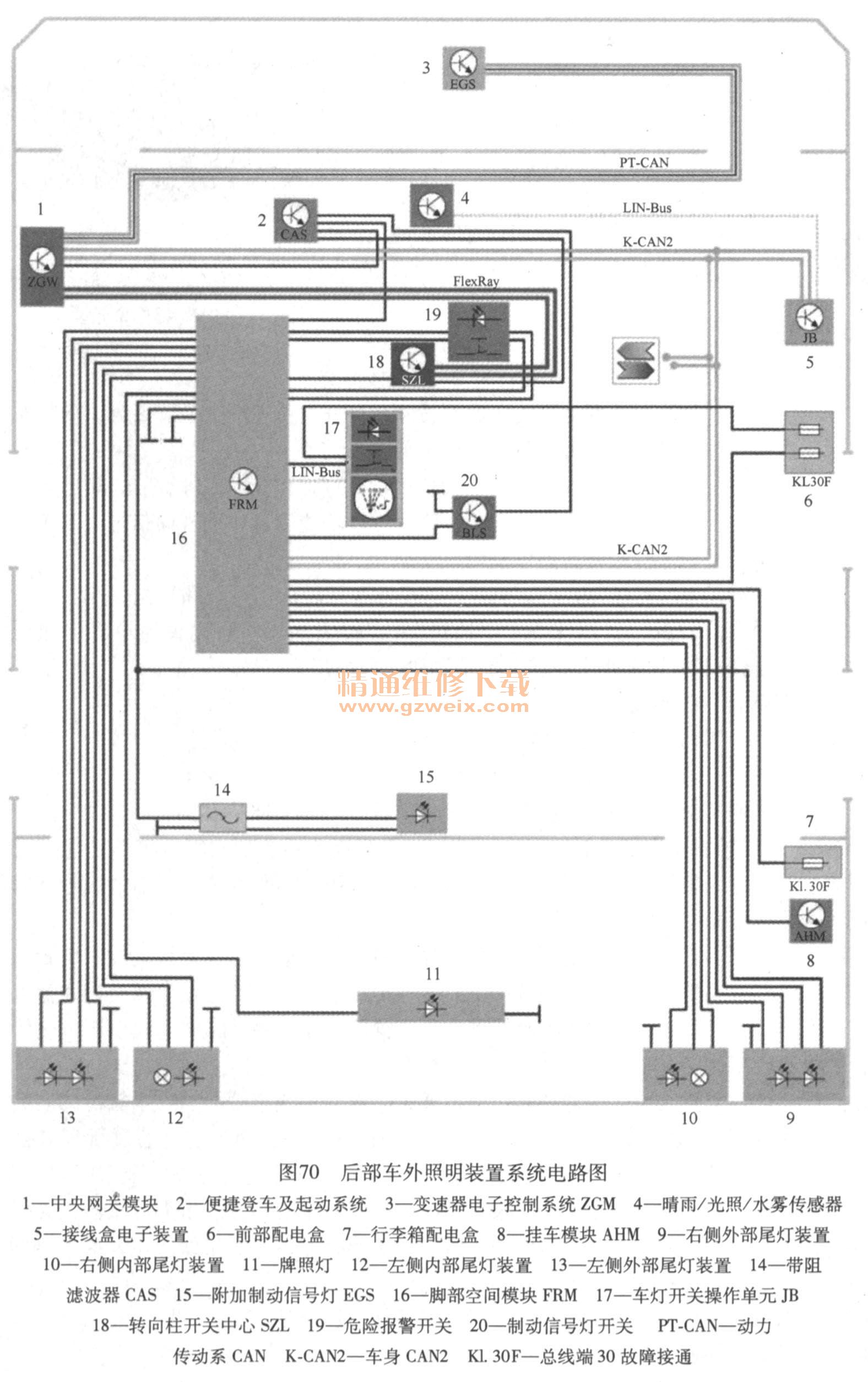

    如图70所示为后部车外照明装置系统电路图。尾灯装置(9和13)包括:制动信号灯、转向信号灯、尾灯、侧面示廓灯。尾灯装置(10和12)包括:制动信号灯、倒车灯、尾灯、后雾灯、两级制动信号灯。
