一、简介

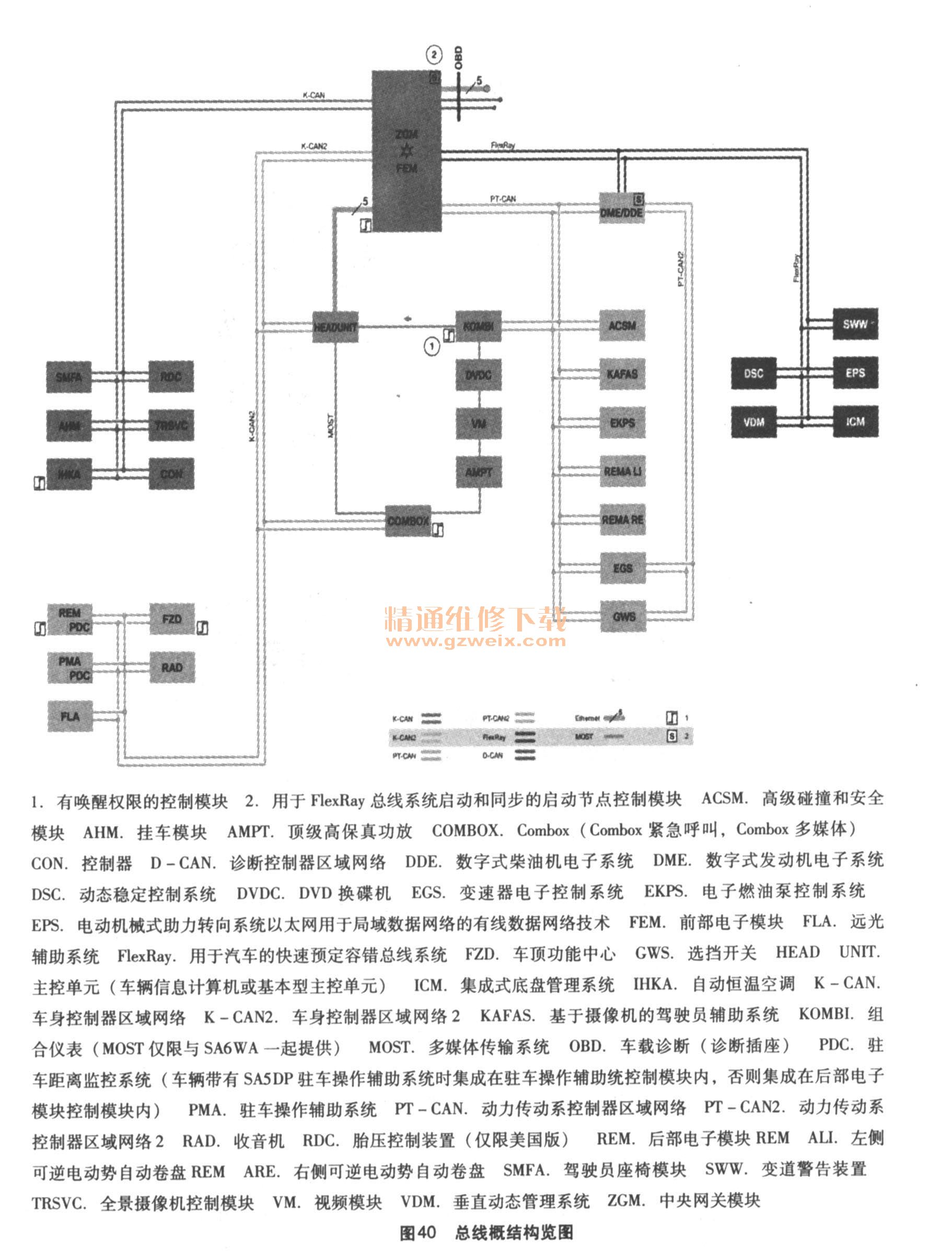

信息和通信系统在F30上具有非常重要的作用。这些系统采用了源自BMW模块的先进技术，因此在信息娱乐系统方面为驾驶员提供了非常丰富的选择。本节信息介绍有关以下系统的概览（如图40所示）：收音机和主控单元、扬声器系统、电话系统、电视系统、宝马互联驾驶、天线系统。

二、收音机和主控单元
收音机和主控单元配置如表5所示。

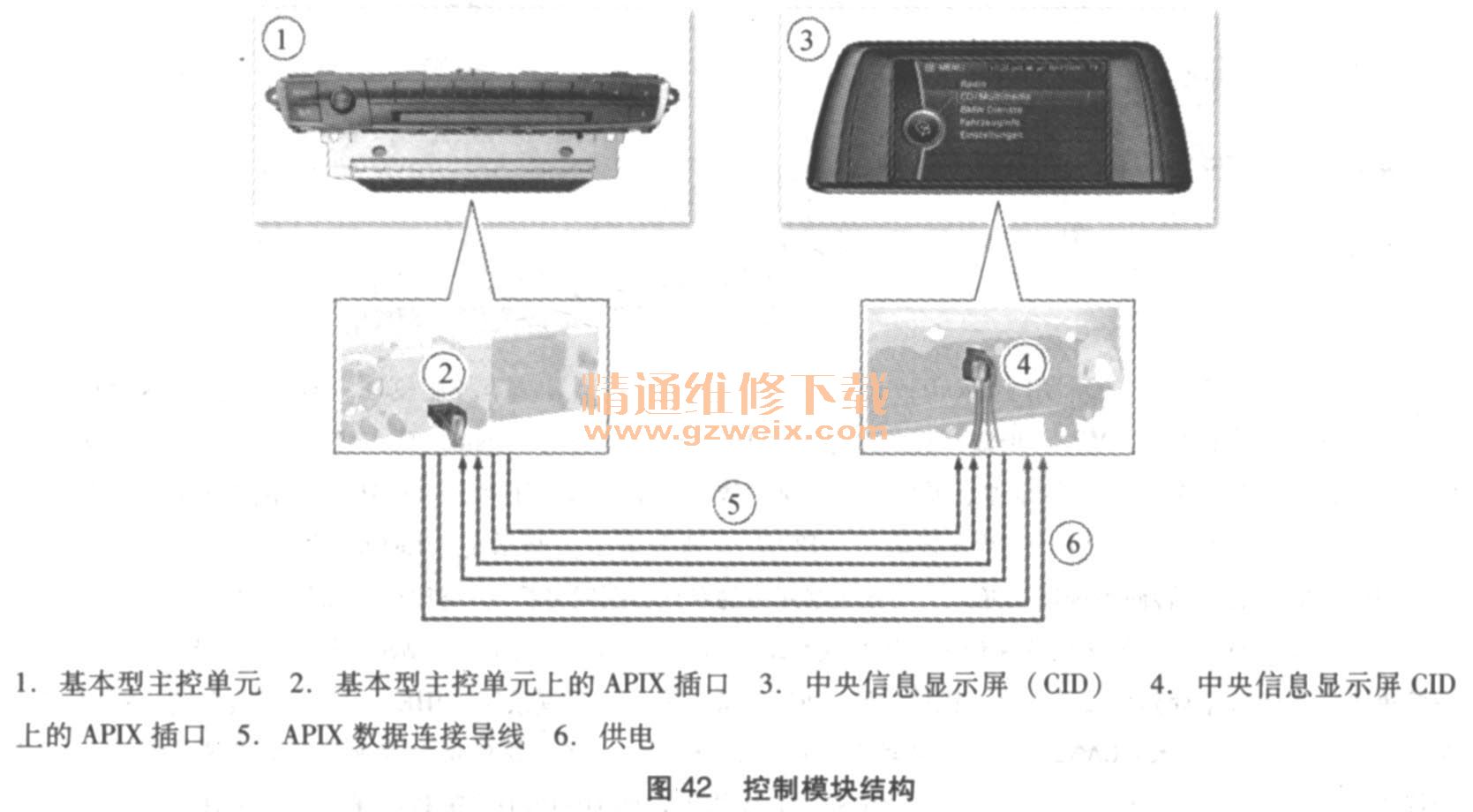

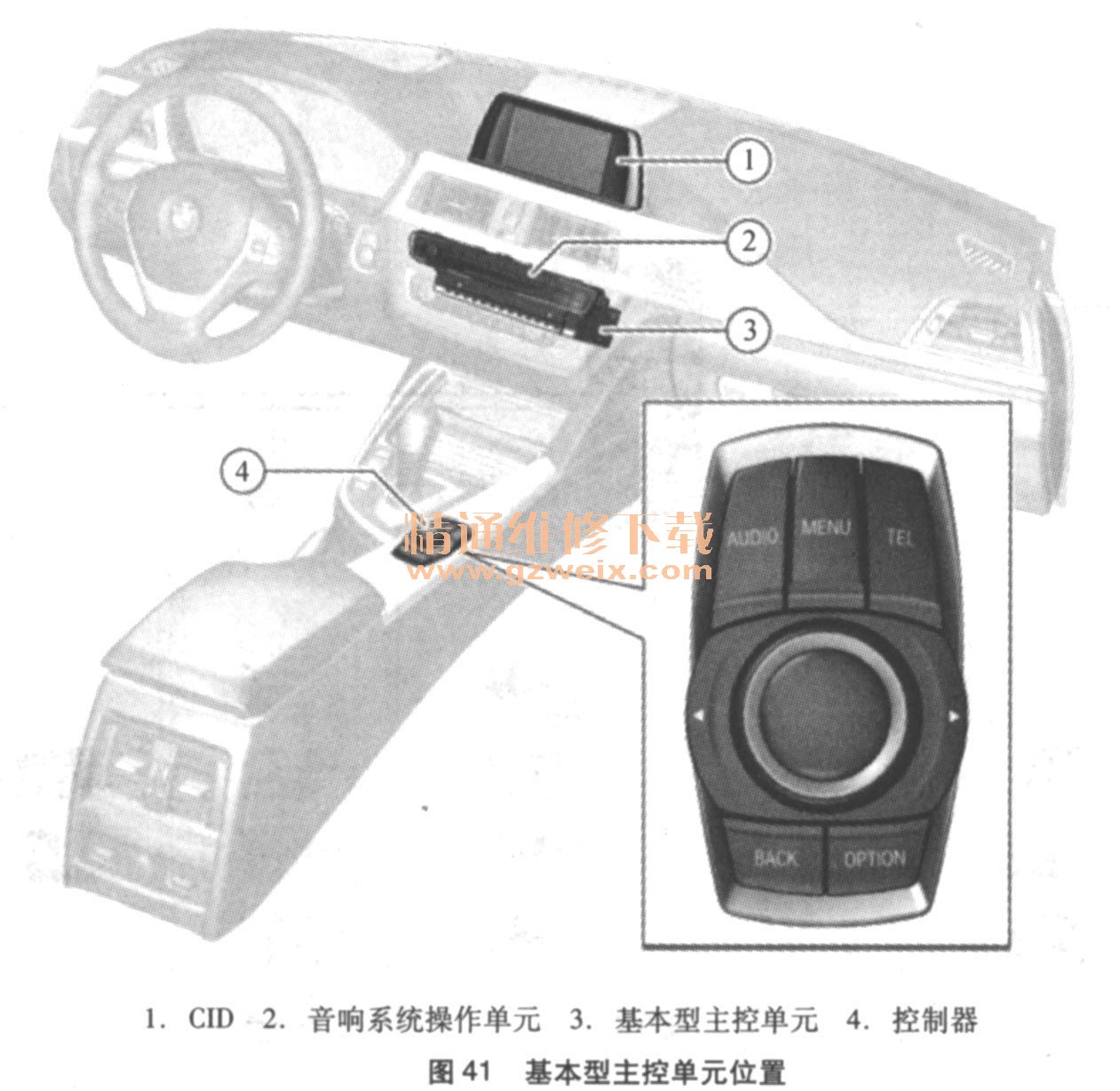

    基本型主控单元的控制器只有5个功能按钮，只能向左和向右拨动（如图41所示）。只有在配合电话（SA6NH， SA6NK或SA6NL）使用的情况下，优选按钮才带有触摸式传感器系统。车辆带有基本型主控单元时，客户可获得6. 5 in中央信息显示屏CID。 F30上的CID不与总线连接。CID通过一个APIX接口直接与主控单元连接（如图42所示）。APIX（汽车像素链）是一项位串行数据传输技术，仅通过一根铜双绞线达到数据传输率1 Gbit/s。此外，每个APIX视频链还有一个双向反向信道。通过APIX接口进行数据传输在电磁兼容性和耗电量方面均经过优化。由于CID耗电量较低，因此可通过两根独立导线直接由主控单元为CID供电，而无须使用CID独立供电装置。由于数据传输率较高且电磁辐射较低，因此针对带宽要求较高的应用仍可继续使用铜线，而无需使用光缆联网。CID通过两个APIX链与主控单元相连。两根铜双绞线和两根供电导线通过一个共用插头与主控单元和CID相连。APIX视频链用于将屏幕内容传输至CID。APIX视频链的双向反向信道用子传输状态信息（例如CID运行温度）、诊断信息和控制信号。

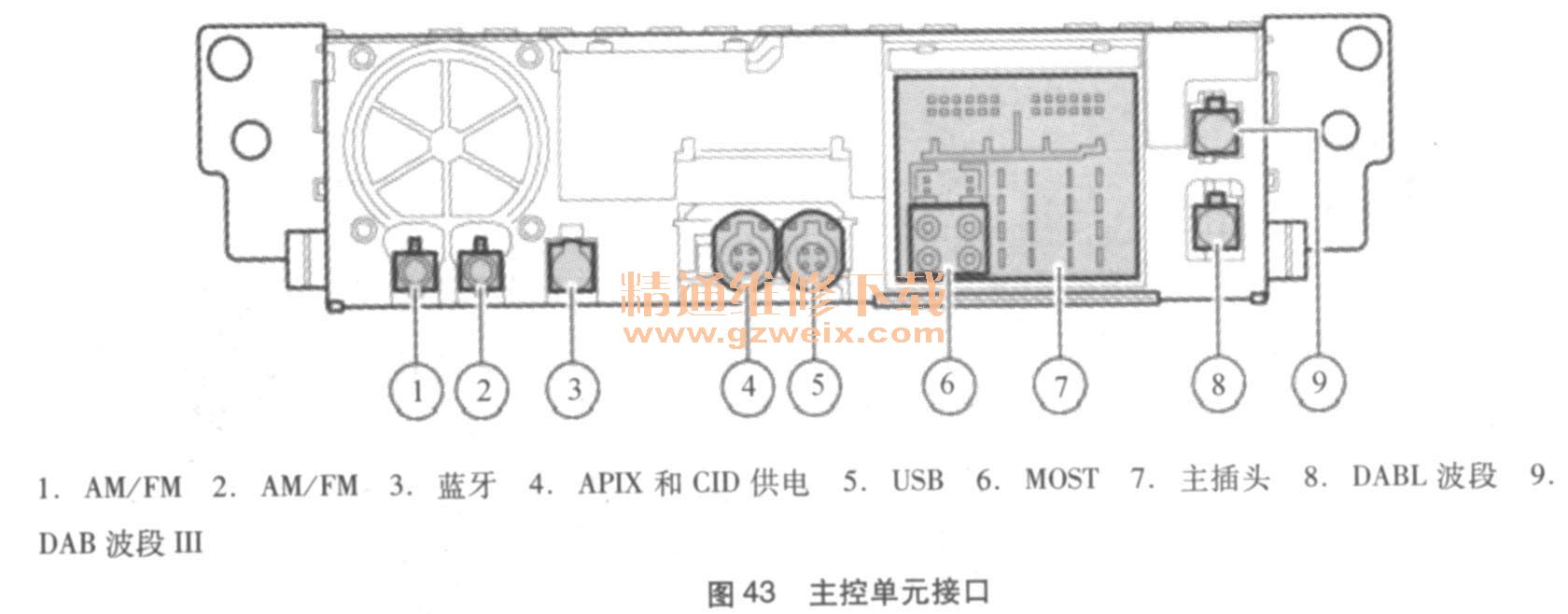

    在收音机系统方面，除一个AM/FM双调谐器外，数字收音机系统数字音频广播DAB和DAB＋的调谐器／解码器（仅限于带有SA654“DAB调谐器”的车辆）也集成在基本型主控单元。车辆带有基本型主控单元时，使用相位多相择优装置取代以前常用的天线多相择优装置接收F收音机信号。在配备“带蓝牙和USB设备连接的移动电话适配装置”（SA6 NK或SA6NL）的F30上，基本型主控单元带有一个语音识别系统（如图43所示）。通过转向盘按钮操作语音识别系统的前提条件是车辆带有选装配置多功能转向盘（SA249）。

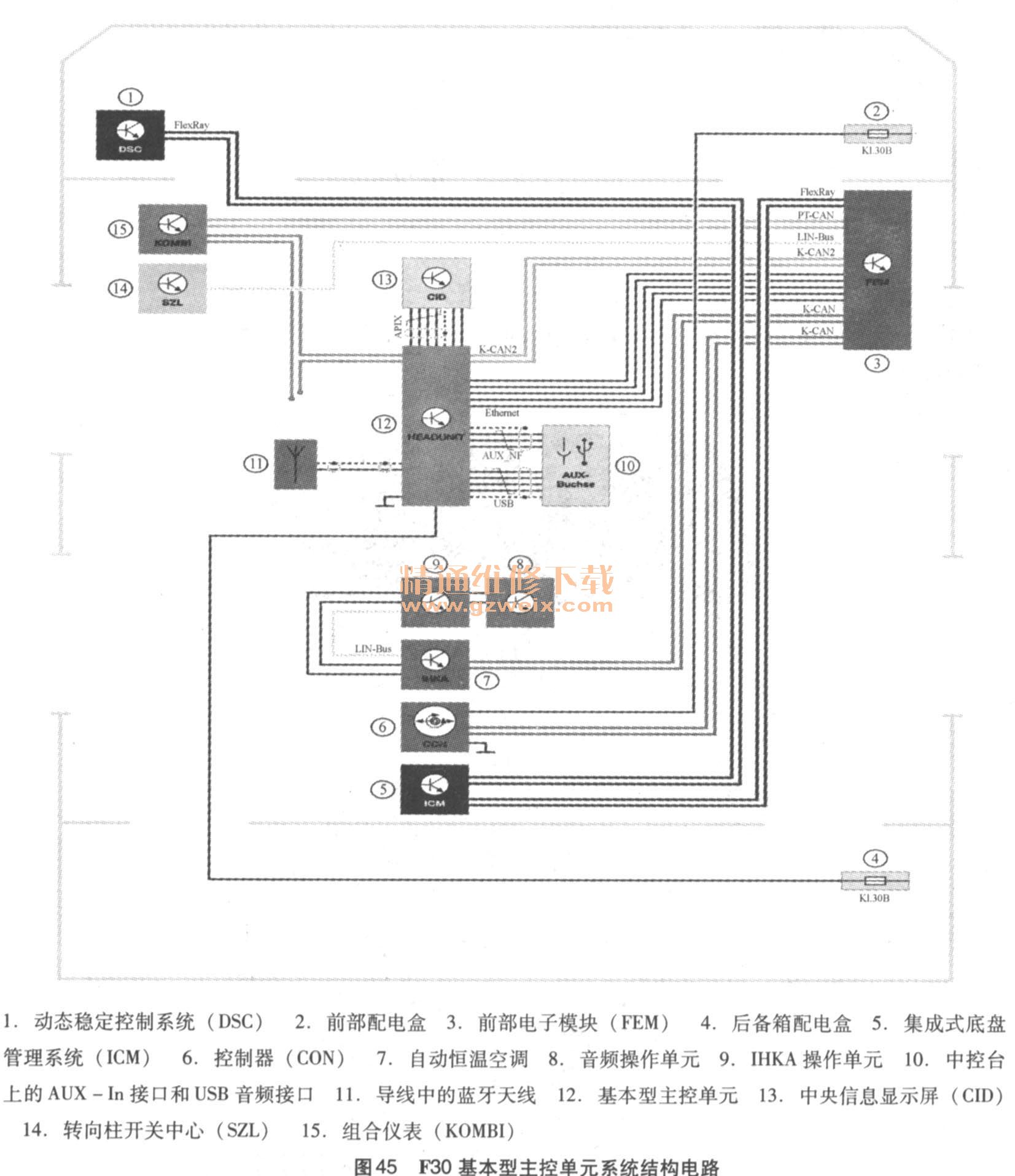

    基本型主控单元不包含可由宝马售后服务部门更换的部件，出现故障时必须整个更换。根据车辆配置情况使用带有不同接口的17种不同的基本型主控单元型号。FEM与主控单元间的以太网连接仅用于主控单元软件更新（如图44所示）。基本型主控单元系统结构电路，如图45所示。

    在配备“带蓝牙和USB设备连接的移动电话适配装置”（SA6NK或SA6NL）的车辆上，带USB音频接口的AUX - In接口与Combox相连。
    在带有选装配置Business导航系统（SA606）的F30上使用基本型车辆信息计算机CIC Basic2（如图46所示）（研发代码Champ2）。 CIC Basic2是在2008年Profes-sionalCIC （ Professional导航系统，SA609）的基础上发展而来的。与其上一代产品（M-ASK和CHAMP）不同，CIC Basic2没有DVD驱动器，只安装了一个CD驱动器。此外CIC Basic2仅支持音频文件播放。导航系统数据现在储存在SD卡形式的快速擦写存储器上，后者固定在印刷线路板上。与M-ASK相比，在此导航系统增加了很多功能。例如全屏模式、夜间视图和2D鸟瞰图，也可以显示由地图视图和箭头视图组成的组合视图。

    在配备“带蓝牙和USB设备连接的移动电话适配装置”（SA6NK或SA6NL）的F30上，基本型主控单元带有一个语音识别系统。通过转向盘按钮操作语音识别系统的前提条件是车辆带有选装配置多功能转向盘（SA249）。此外，大量的外部接收设备（例如数字调谐器、数字解码器等）及其功能以硬件和软件形式并人CIC Basic2内，从而使功能范围扩展了数倍。

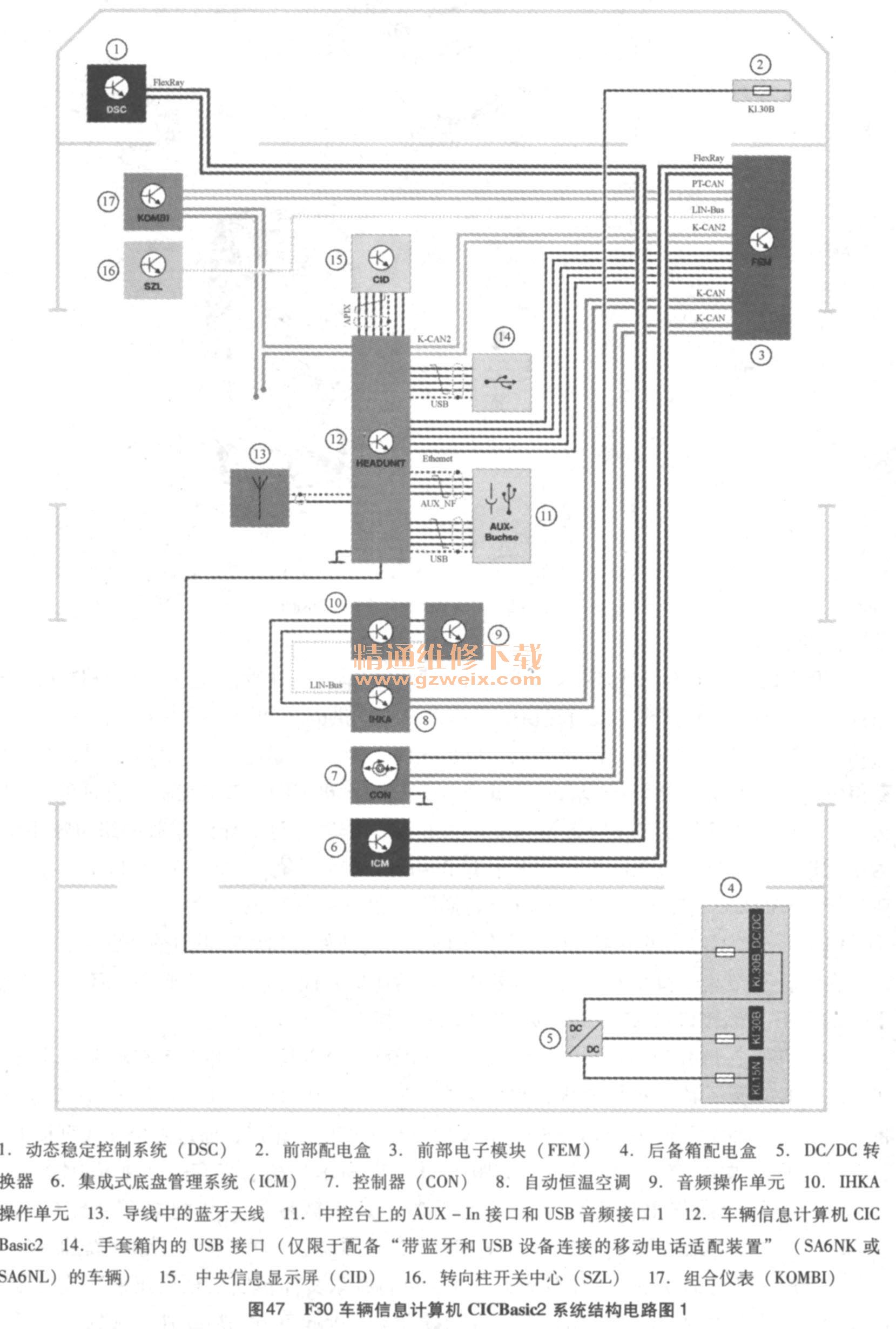

    F30上的CID不与总线连接。CID像基本型主控单元一样直接通过一个APIX接口与主控单元相连，通过两根导线直接由主控单元为CID供电（如图47、图48所示）。F30的CIC Basic2可订购嵌人式免提通话装置。车辆配备CIC Basic2时，客户可获得带有防反射复合式安全玻璃的 6. 5 in中央信息显示屏CID。玻璃盖板一直延伸至CID边缘。通过发动机节能起停功能MSA启动车辆较频繁时，可能导致车载网络电压下降。为了保护某些对电压敏感的组件，在带有Business导航系统（SA606）和Professional导航系统（SA609）的车辆上装有DC/DC转换器（如图49所示）。

    CIC Basic2不包含可由宝马售后服务部门更换的部件，损坏时必须整个更换。
    在配备“带蓝牙和USB设备连接的移动电话适配装置”（SA6NK或SA6NL ）的车辆上，带USB音频接口的AUX - In接口与Combox相连。
2008年，在带有Professional导航系统（SA609）的宝马1系和3系车辆上首次安装了CIE主控单元。该主控单元现在也安装在F30上。F30上的CID不与总线连接。CID像基本型主控单元一样直接通过一个APIX接口与主控单元相连，通过两根导线直接由主控单元为CID供电。在F30上CIC（如图50所示）始终带有一个语音识别系统。通过转向盘按钮操作语音识别系统的前提条件是车辆带有选装配置多功能转向盘（SA249 ）。主控单元将数据存储在一个80GB大容量硬盘上，因此提供了很多新的选择。

    在音响系统方面新增了音乐收藏夹功能。可将音乐文件转换（转换压缩）或复制到硬盘的音乐收藏夹内。由于存储在CIC专用硬盘上，因此可以随时快速读取这些音乐文件。在此最多可选择3700个音乐文件（12GB）。在收音机系统方面，数字收音机系统数字音频广播DAB和DAB＋的调谐器／解码器集成在CIC内。
