三、扬声器系统
    F30提供3个质量等级的扬声器系统：立体声音响系统（标准配置）、高保真系统（高保真扬声器系统SA676）、顶级高保真系统（HarmanKardon高保真扬声器系统选装配置688），在此立体声音响系统是标准配置。根据市场情况可能有所不同。根据国家规格，所有主控单元均可搭配各类功放／扬声器系统。F30的扬声器和功放与目前5系和7系车型中使用的系统设计相似。功放和主控单元通过针对车型的平衡，根据F30的乘客舱进行了优化。与所有当前宝马车型一样，两个中央低音喇叭位于前排座椅下，因而可以在整个车辆内实现始终一致的低音重现。通过将中央低音与侧门槛相连，实现所需的外壳体积。所有系统都具备依照速度而定、可调节的音量调节，从而在行驶速度较高时平衡较高的行驶噪声水平。
    立体声音响系统不用附加放大器控沛，而是使用收音机或主控单元的扬声器输出端。该系统由总共6个扬声器组成（如图51所示）。这些扬声器由主控单元的4个声道控制。低音扬声器和宽波段扬声器分别通过其中1个前通道平行启动。立体声音响系统的所有扬声器均带有拉延金属外观的塑料挡板。所有扬声器都由安装在收音机或主控单元内的放大器以4 x25W的功率驱动。

    高保真扬声器系统（选装配置676）包括9个扬声器（如图52所示）。高保真扬声器系统装有1个七声道放大器。高保真扬声器系统的放大器没有连接总线，而是通过一个独立的导线获得接通信号。高保真扬声器系统分别针对高音和中音频率安装不同的扬声器。高保真系统还具备较为响亮的中央低音扬声器和中音扬声器，位于组合仪表中央，作为中央扬声器。中音和高音扬声器的驱动功率为5 x 25 W，低音扬声器的驱动功率为2 x40W。

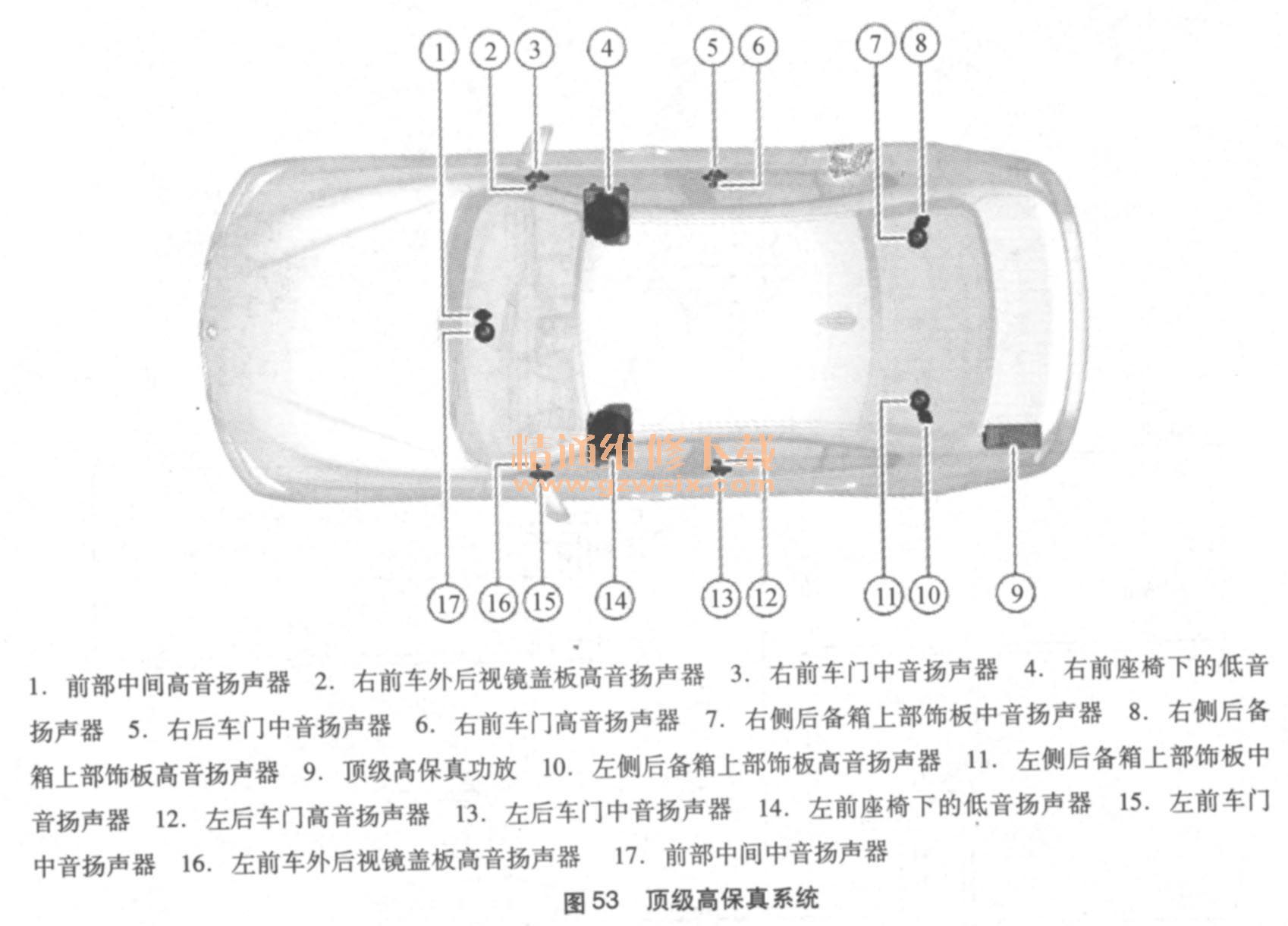

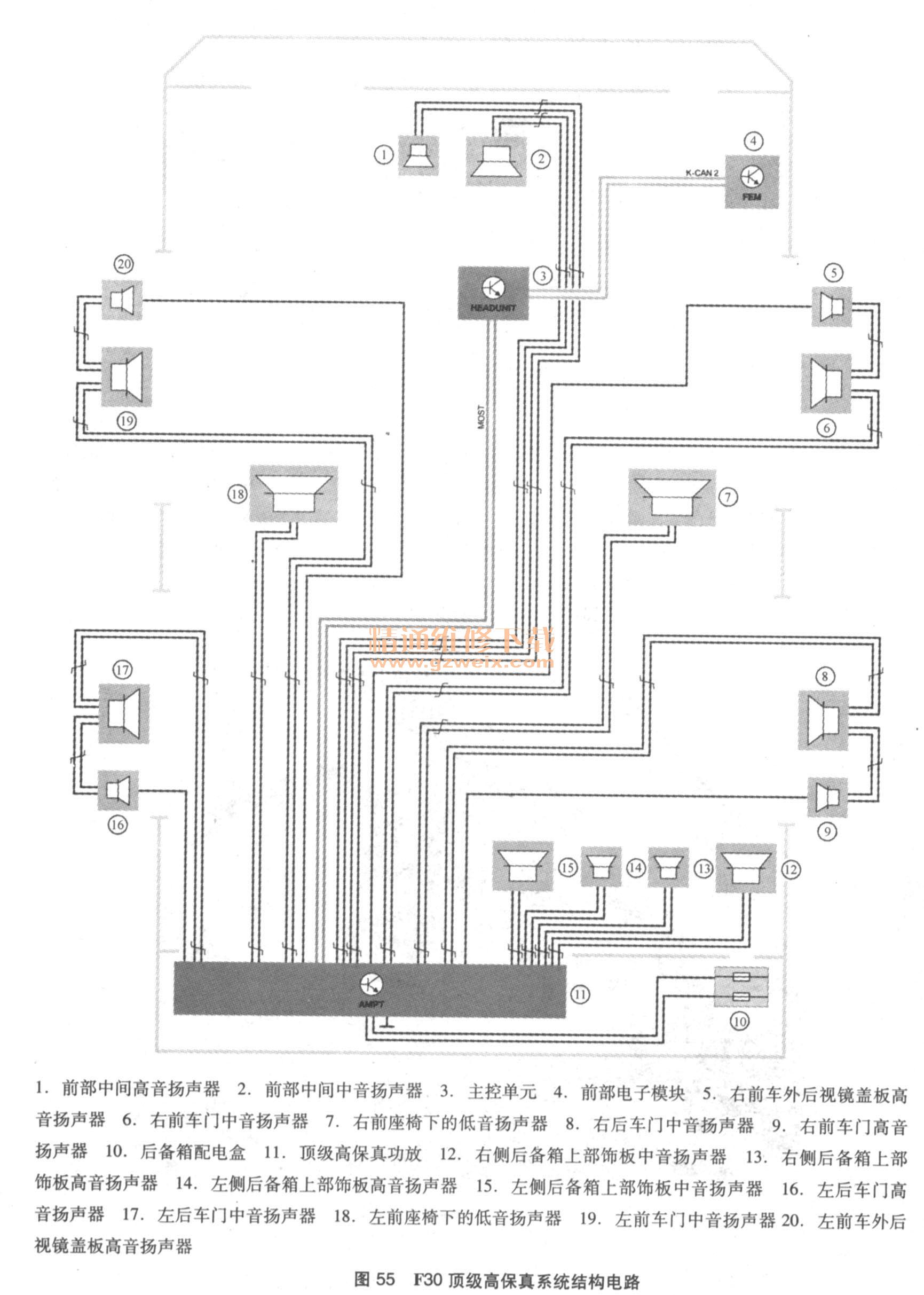

    与高保真扬声器系统相比，Harman Kardon高保真扬声器系统（选装配置688）经过进一步优化，由2个附加中音扬声器和5个附加高音扬声器加以补充。因此，顶级高保真系统包含16个扬声器（如图53所示）。顶级高保真系统中包含数字平衡9声道功放。顶级高保真系统的AMPT为媒体导向系统传输（MOST）中的总线用户。顶级高保真系统的中音扬声器和高音扬声器具备高品质铝制振动片，营造明显不同的声学模式。通过额外使用六角形结构的金属挡板使挡板的减振和共振降至最低。在镜面三角中的优质饰板点缀字母标志，显然与众不同（如图54所示）。F30中顶级高保真系统的功放配备载入逻辑分离器。其中功放电子系统配备和连接独立的电压线。因此，针对快速电压骤降提供特殊保护，从而避免电子系统在快速电压骤降的情况下发生故障。中音和高音扬声器的驱动功率为7 x 50W，低音扬声器的驱动功率为2 x 125W。F30顶级高保真系统结构电路如图55所示。

    四、电话系统
    在F30中电话系统有三种不同的选装配置：带USB接口的免提通话装置（SA6 NH） ，带蓝牙和USB设备连接的移动电话适配装置（不带远程通信系统的SA6NK和带远程通信系统的SA6NL）。注意：只能使用宝马推荐的具有蓝牙功能的移动电话实现特定功能。

    蓝牙天线位于F30的音频导线束内（如图56所示）。车辆带有主控单元辅助式电话时，它位于中控台内。车辆带有Combox控制模块时，它位于C柱区域内。

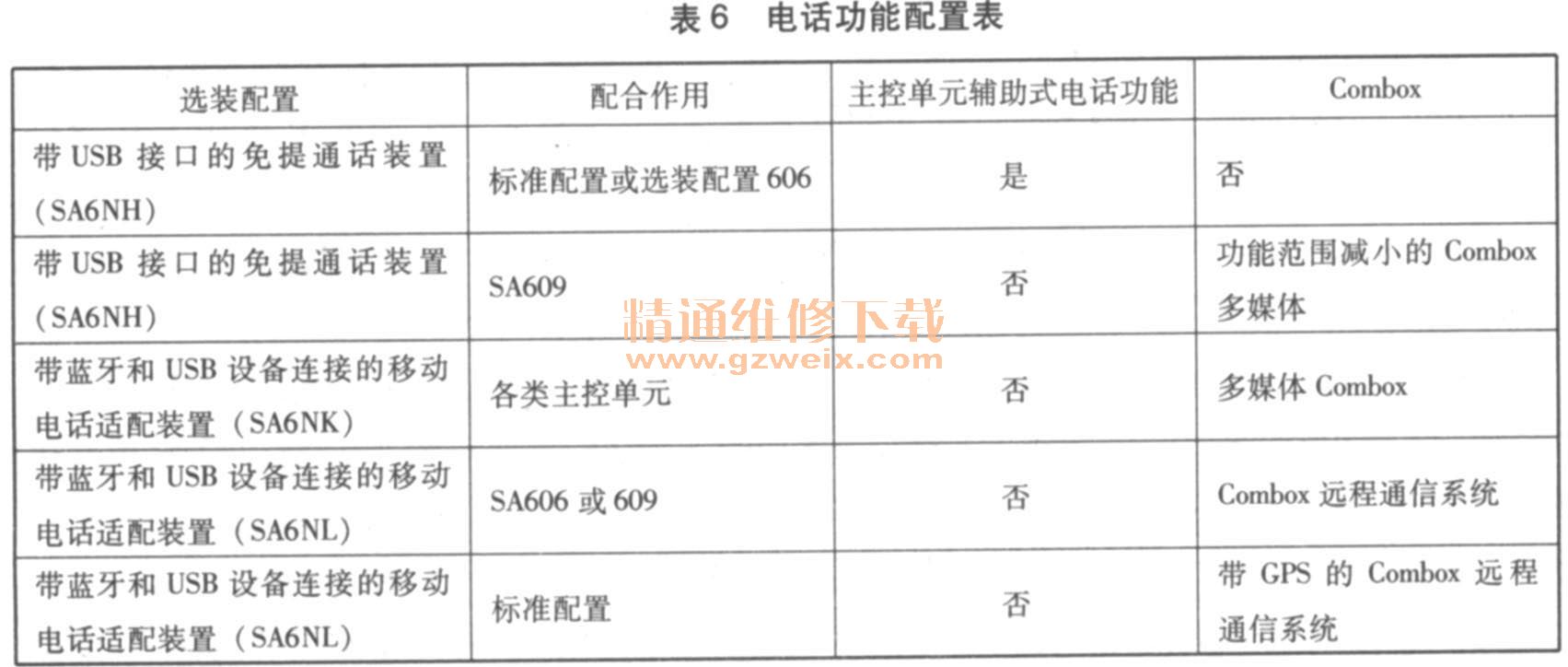

    F30中的电话功能通过主控单元或Combox提供，概览信息如表6所示。


    在F30上，选装配置Professional导航系统（SA609）始终带有电话功能。在配备带USB接口的免提通话装置（SA6NH）的基本型号上，基本电话功能由功能范围减小的Combox多媒体提供。该控制模块不提供带蓝牙和USB设备连接的移动电话适配装置（SA6NK或SA6NL）的扩展功能（例如蓝牙音频、办公等）。车辆带有SA663和Business导航系统SA606时，选装配置带USB接口的免提通话装置（SA6NH）所包含的电话功能在主控单元内实现。
    市场上有各种各样采用不同软件版本的移动电话。不是每个具有蓝牙功能的移动电话都自动与免提通话装置兼容。
    为确保客户尽可能简单地操作和浏览查询，网站http：//www. bmw. com/bluetooth已进行了全面修改。在此客户可以获悉其车辆与哪些移动电话兼容（例如通过底盘编号识别车辆）。宝马的潜在客户也可以获悉哪些宝马车型与其移动电话兼容。在带有Profes-sional收音机（标准配置）或Business Connectivity（SA606）的F30上提供主控单元辅助式电话功能。在此无须通过附加控制模块提供电话功能。除电话功能外，选装配置Busi-ness连接（SA6NH）还为客户提供了一个带USB音频接口的AUX- IN接口。在带有Pro-fessional导航系统（SA609）的车辆上，除主控单元外还通过一个功能范围减小的Com-box多媒体来实现电话功能。因此，话筒、蓝牙天线以及 AUX-In接口和USB接口不与主控单元相连，而与Combox相连。电话的功能和操作逻辑与宝马现有车型一样。借助Business连接可以通过蓝牙连接很多不同的移动电话。兼容设备列表详见http ； //www.bmw. com/bluetooth。可以从移动电话传输电话簿和通话人列表。除移动电话的电话簿外，还可以将联系人存储在主控单元的地址存储器内。通话期间可以通过电话功能实现保持或扩展通话（电话会议）、发送DTMF音以及使话筒切换为静音。中控台上的USB接口可以连接模拟设备、USB闪存盘和MTP播放器（媒体传输协议）。在配备基本型主控单元（HU - B ）及接口的免提通话装置（SA6NH）的车辆上，可直接由客户进行软件更新。软件更新方式与在带有选装配置带蓝牙和USB设备连接的移动电话适配装置（SA6NK/6NL）的车辆上进行Combox软件更新类似，但是由于更新的是主控单元而非Combox，因此需要进行不同更新。对于软件更新，如果是配备选装配置6NH的基本型主控单元（HU-B），软件版本以ME或TE开头（如TE-005.007.001）。在配备带蓝牙和USB设备连接的移动电话适配装置（SA6NK/6NL）的车辆上，从带有MX和TX的软件版本（例如TX - 001 - 020. 021）开始进行软件更新。可在CID内调出当前所装软件版本。
    与Professional导航系统（SA609）一起提供的Business连接（SA6 NH）的系统电路图如图57、图458所示。



    车辆装备了Combox多媒体（SA6NK）或在提供远程通信服务的国家中装备了带远程通信系统印刷电路板的Combox多媒体（SA6NL），这些配置与选装配置带蓝牙和USB设备连接的移动电话适配装置配合使用（如图59所示）。在配备选装配置带蓝牙和USB设备连接的移动电话适配装置的车辆上带有一个USB音频接口和两个话筒。此外，包含充电功能的底板用于车顶电话天线连接。在配备选装配置智能手机音乐接口 （SA6NF）的车辆上，除天线信号外，底板还扩展了连接Combox的USB数据连接功能。在带有Professional收音机（标准配置）的车辆上，Combox还带有一个GPS接收器。在F30上通过Combox可以实现以下功能：①通过蓝牙与外部音频播放器连接（如智能手机）；②通过蓝牙同时与多个移动电话和音频播放器连接；③带图片的联系人；④由客户直接更新软件；⑤通过电缆连接特定iPod（取消了Y电缆）；⑥唱片集封面显示（适用于通过USB连接的iPod， MTP播放器和MP3 ）；⑦通过移动电话实现电子邮件、SMS、时间表和备忘录等办公功能；⑧通过移动电话连接宝马互联网（仅限于车辆带有SA609时，根据国家型号）。

    采用带蓝牙和USB设备连接的移动电话适配装置选装配置（SA6NK/6NL）， Combox允许客户使用Office功能。客户可使用Office功能（如图60所示），访问兼容手机中的短信、日历、便笺、电子邮件、任务和提醒。联系人菜单项目在中央信息显示屏中被Office菜单项目所取代。手机上的数据只可读取。这意味着Combox无法修改手机上的数据。“Office更新”显示告知用户新消息数量、哪些任务有效和即将到达的截止日期。

    日历可显示最近30天和未来90天中的截止日期。如果约会中包含电话号码或电子邮件地址，可直接使用或保存至联系人。可读取短信、电子邮件、约会条目（如图61所示）、任务和便笺。针对iPhone的Office，在iPhone上，不支持Office的日历和电子邮件功能。目前只可使用选装配置宝马Apps（选装配置6NR）中的App进行日历显示。针对黑幕手机的Office当在黑毒设备上使用Office功能时，请注意下列四点：①手机必须能够支持Office功能。②主控单元中必须启动Office功能。③黑幕的编码设置必须关闭。④黑幕收件箱内的电子邮件不得超过500封。使用日历功能时，还必须为黑毒安装App。如果已知各点均已满足，但仍无法使用Office功能，应关闭主控单元和手机中的蓝牙连接。然后重新启动蓝牙连接。
