详解2014款上海通用新君越加强型安全系统

来源：汽车维修技师作者：佚名 2014-01-31 06:35:33

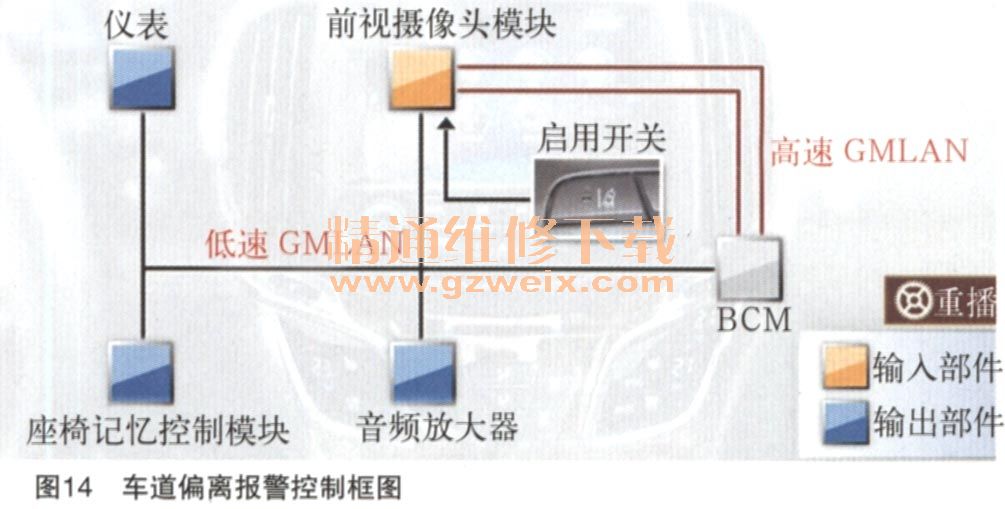

车道偏离报警（LDW）系统（如图11所示）是一个基于摄像头的车道探测系统，安装在车内后视镜附近的前视摄像头模块，可以识别车道记忆线，当系统探测到车辆偏离车道时，可提供音频报警或安全座椅震动报警（取决于个性化设置）。当车速超过56km/h，且探测到车道标记线时，车道偏离报警系统才会工作，若转向灯开启或急转弯操作时，系统不会发出上述警告。通过触摸屏上方的控制开关，驾驶员可以选择打开或关闭车道偏离报警系统。车道偏离报警系统主要组成部件包括：前视摄像头模块、启用／禁用开关、安全警告座椅、仪表、音响系统（如图12所示）。车道偏离报警系统的启用／禁用开关位于触摸屏上方（如图13所示），按下后可启用或禁用车道偏离报警系统。开关上的指示灯点亮为启用状态，熄灭为禁用状态。当车辆偏离车道时，摄像头模块将会通过网络向各执行模块发出请求指令，指示灯将由绿色常亮状态变为唬拍色闪烁状态，同时，安全警告座椅将震动3次或通过扬声器发出3声音频警告。图14为车道偏离报警控制框图。

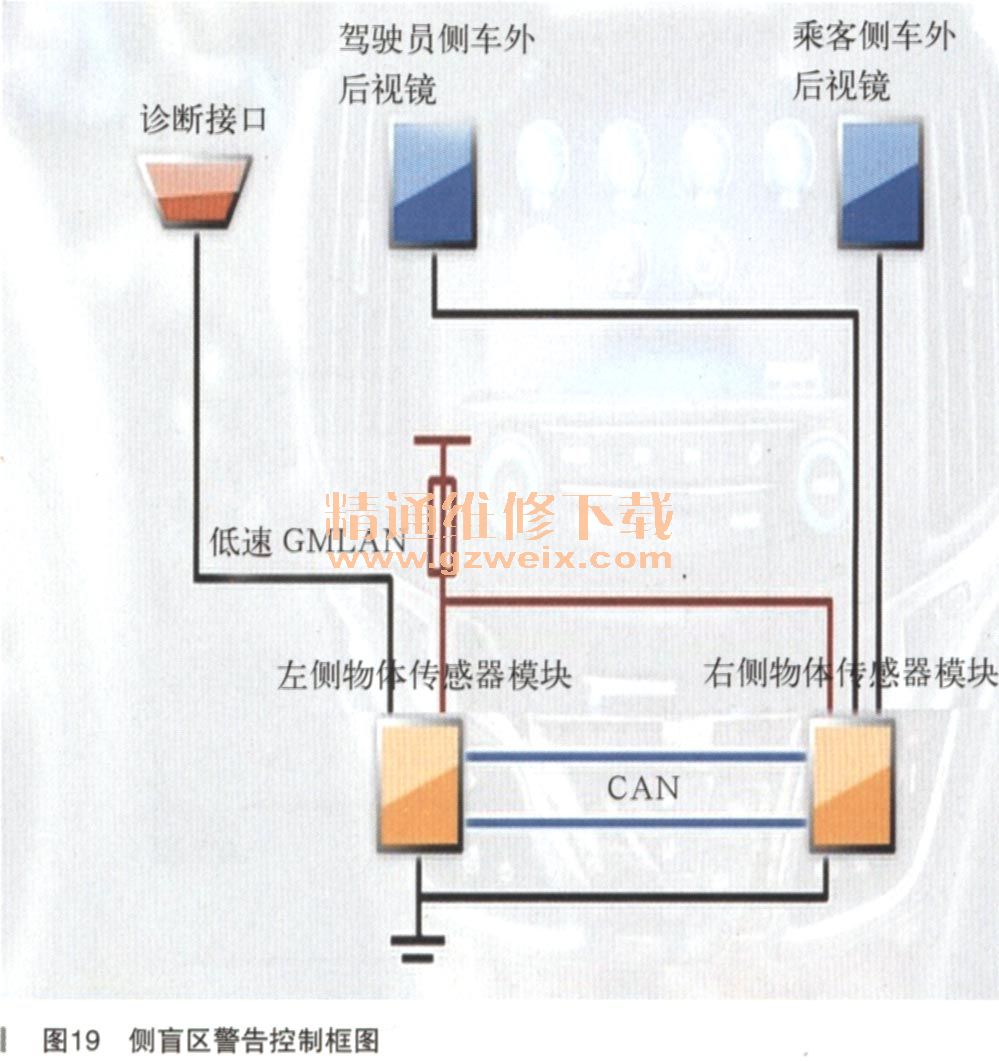

侧盲区警告（SBZA）系统用来探测车辆两侧盲区内的车辆或物体（如图15所示）。此系统使用位于车外后视镜上的LED指示器，提醒驾驶员注意侧盲区内不易看到的物体，从而避免发生安全事故。侧盲区警告（SBZA）系统的主要部件包括：左／右侧物体传感模块、驾驶员／乘客侧车外后视镜（如图16所示）。驾驶员／乘客侧车外后视镜内各有一个高强度、唬拍色的LED指示器（如图17所示），其显示亮度可根据环境光照强度进行自动调整。左／右侧物体传感模块分别位于后保险杠内部的左、右侧（如图18所示），用于检测车辆后方左侧或右侧是否有车辆逼近，此模块同时也用于后方穿越提示功能。图19为侧盲区警告控制框图。系统工作时，若左／右侧物体传感模块探测到侧盲区内有车辆行驶，则相应的车外后视镜内的指示灯将闪烁。需要说明的是，如果激活相应侧的转向灯，指示灯将工作；倒车时，系统指示灯为会闪烁；此系统无法监测到行人、自行车及动物等。左侧物体传感模块连接到低速网络，可获取转向信号，也可通过低速网络进行系统诊断。

后方穿越提示用于当车辆挂入倒挡时，如果左／右侧物体传感模块监测到后方有其他车辆横向穿越，带箭头的三角形符号会显示在后视摄像屏幕上（如图20所示），同时系统也会提供音频警报或安全座椅震动报警（取决于个性化设置）。后方穿越提示系统的组成部件包括：左／右侧物体传感模块、触摸屏、安全警告座椅、音响系统（如图21所示）。图22为后方穿越提示控制框图。在倒车过程中，当车速低于10km/h则系统激活，若左／右侧物体传感模块监测到其他车辆从后方横向穿越时，系统将通过网络发出报警请求信号。此系统可探测到移动速度低于36km/h的物体。
