别克新君越不踩制动踏板就能移动变速杆
来源:本站整理  作者:佚名  2014-01-05 09:56:49

    一辆行驶里程约6.2万km,配置2. 4L发动机和4T65E型自动变速器的2009款别克新君越。用户反映:该车打开点火开关,在不踩下制动踏板的情况下就能将变速杆从P位移出来。关闭点火开关,情况也是如此。
    相关资料:2013年别克君越(LaCROSSE)原厂维修手册
    故障检修:自动变速器换档锁定控制系统是一个安全装置,为防止变速杆意外脱离P位,驾驶人在将变速杆移出P位之前,必须先踩下制动踏板。该系统包括以下部件:车身控制单元、发动机控制模块、自动变速器换档锁定控制电磁阀。当车身控制单元向该电磁阀提供解锁电源之前,必须满足以下条件:打开点火开关;发动机控制模块通过GMLAN串行数据线向车身控制单元传送数据,以确认变速杆在P位;车身控制单元确认制动踏板已踩下。

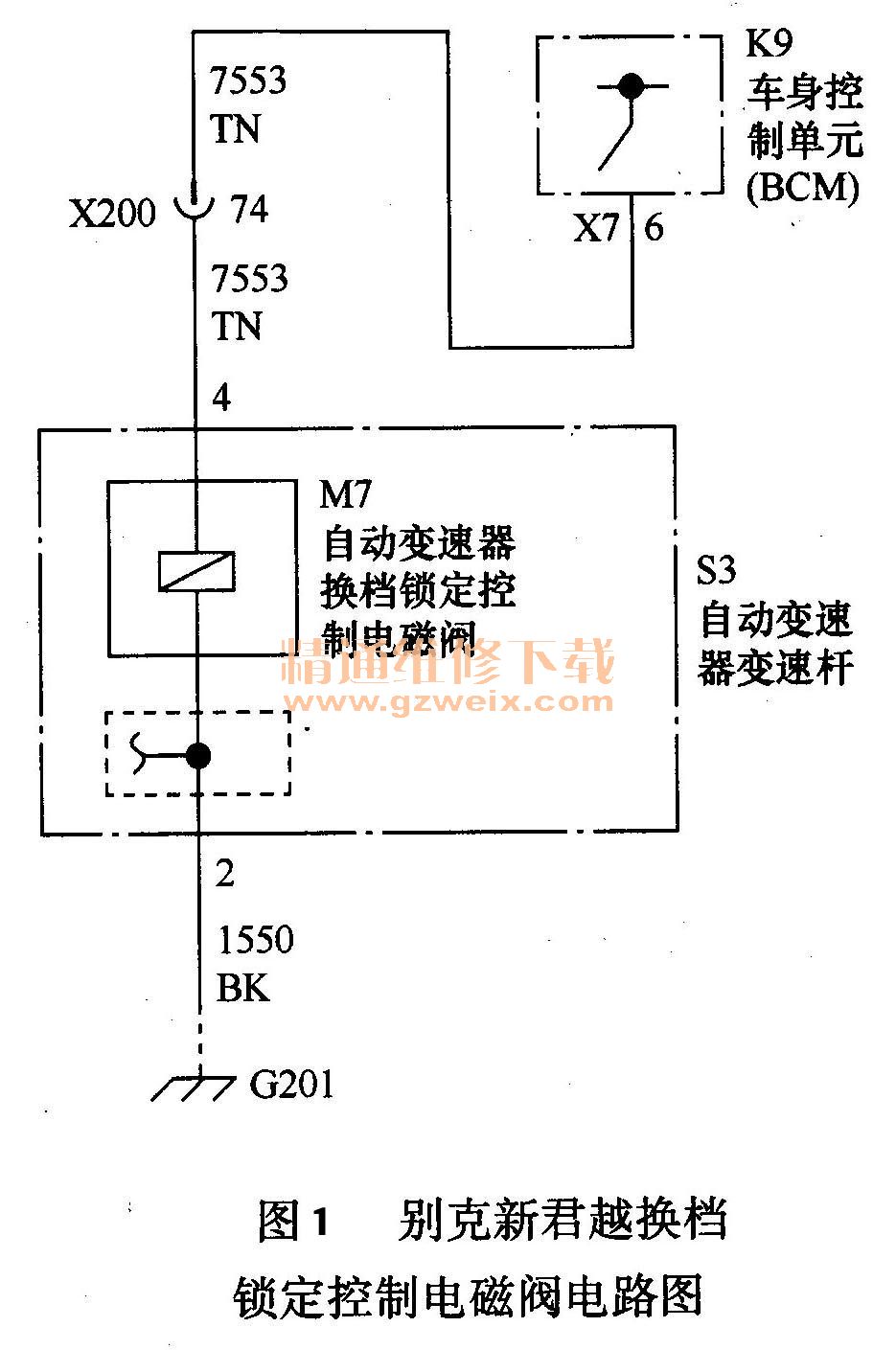

    查看相关电路图,得知换档锁定电磁阀的一端搭铁,另一端与车身控制单元相连,其工作方式是断电锁止,通电解锁。现在的状态是始终处于解锁状态,那么是否电磁阀一直处于通电状态呢?为此将蓄电池的负极电缆断开,电磁阀却依然处于解锁状态,看来是机械问题造成的。接好蓄电池电缆,拆下变速杆饰板,打开点火开关,踩下制动踏板,发现电磁阀的锁销可从右上角弹出来;松开制动踏板,锁销却没有回位。仔细一看,原来是被线束档住了。整理好线束,反复进行试验,确认故障彻底排除。别克新君越换档锁定控制电磁阀电路图见图1。

    车辆控制系统日趋复杂,即使看似简单的故障,也要充分了解其工作原理,这样才能采取最佳的维修方案,以巧妙的方法定位故障点,达到事半功倍的效果。
