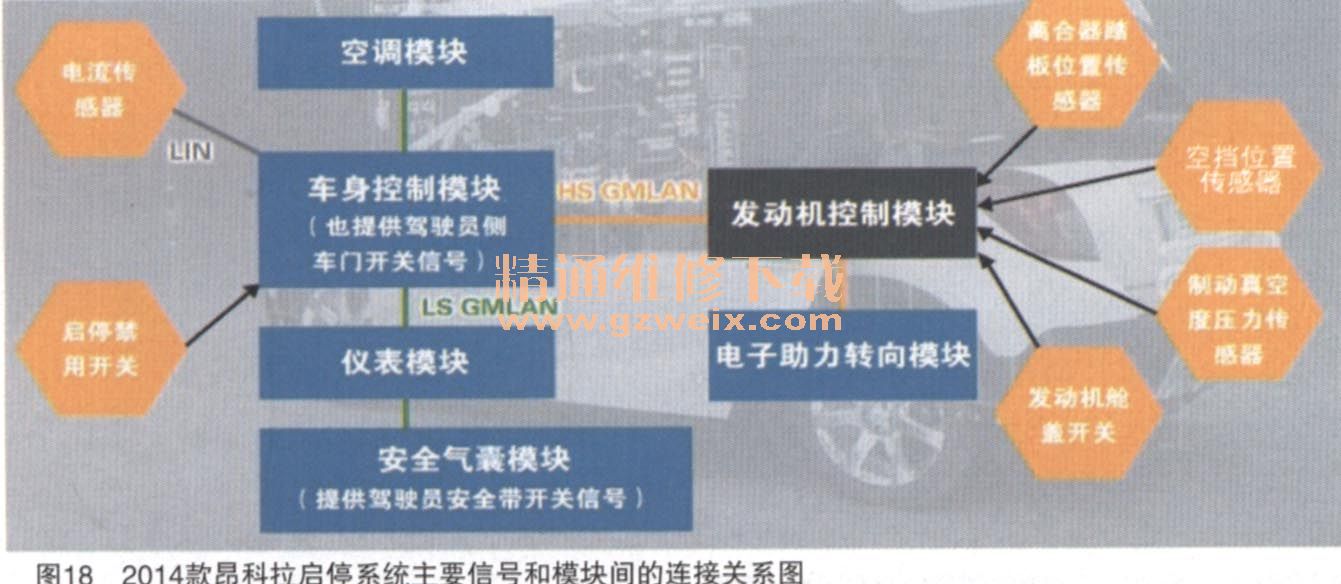

昂科拉发动机启停系统控制框图如图17所示。发动机控制模块采集蓄电池状态参数、车辆运行参数、车辆安全数据及空调系统输入等信息,控制发动机的自动停止与启动。执行自动停机前;发动机控制模块除了采集车速、离合器位置、挡位输入信号以外,还会根据其他传感器输入信号及网络上的输入信息,综合判断是否符合停机条件,当所有条件都满足要求时,模块才输出停机指令。如表3所示为自动停机还需要参考的一些主要信号。在发动机自动停机期间,除了踩下离合器踏板外,如表4所示表格中任一情况发生时,系统也将自动启动发动机。2014款手动挡昂科拉启停系统主要传感器的信号之间的连接关系如图18所示。
在维护配置有启停系统的昂科拉时,需特别注意对AGM蓄电池的充电操作,因为AGM蓄电池内部采用超细玻璃纤维隔板,过高的电压或者快速充电模式容易导致内部隔板损坏,所以需要专用的充电器给AGM蓄电池充电。可使用Midtronics GR系列自动充电器(如图19所示)为AGM蓄电池充电,此充电器具有诊断电导和控制充电功能。在诊断启停系统被禁用的故障时,可以借助GDS中关于启停的特殊数据列表来辅助判断(如图20所示)。
