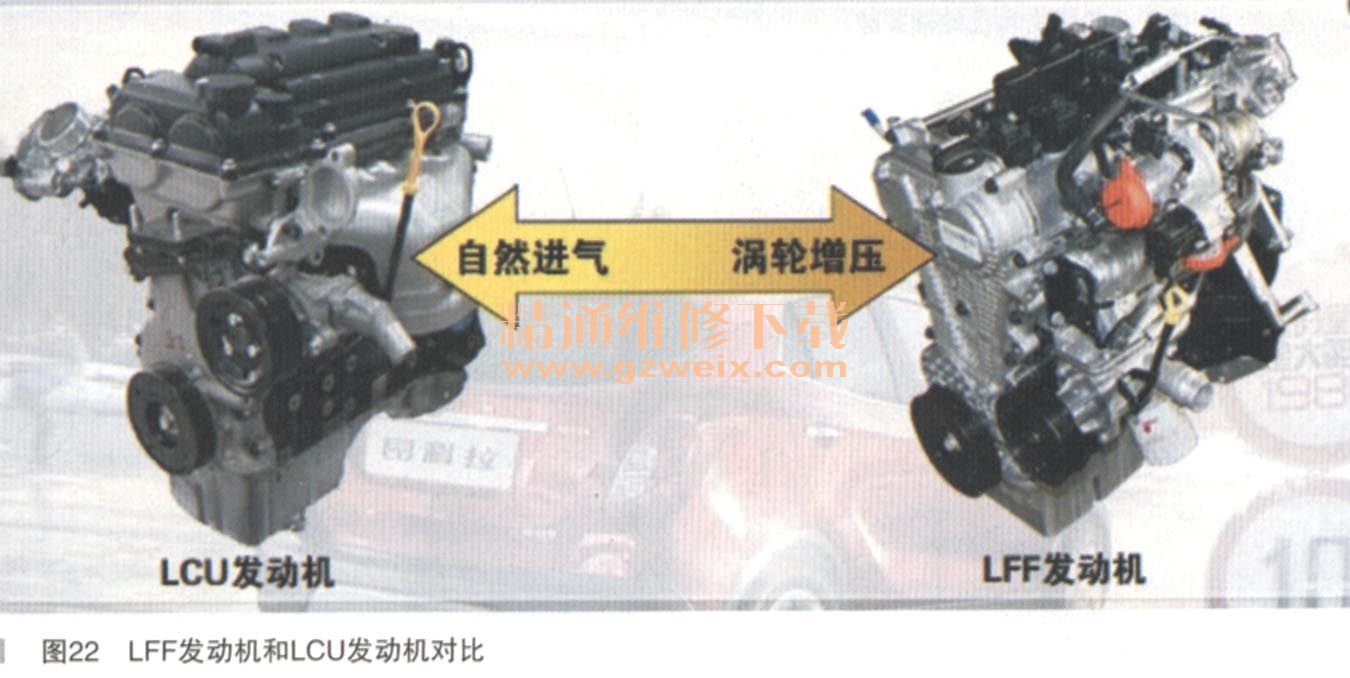

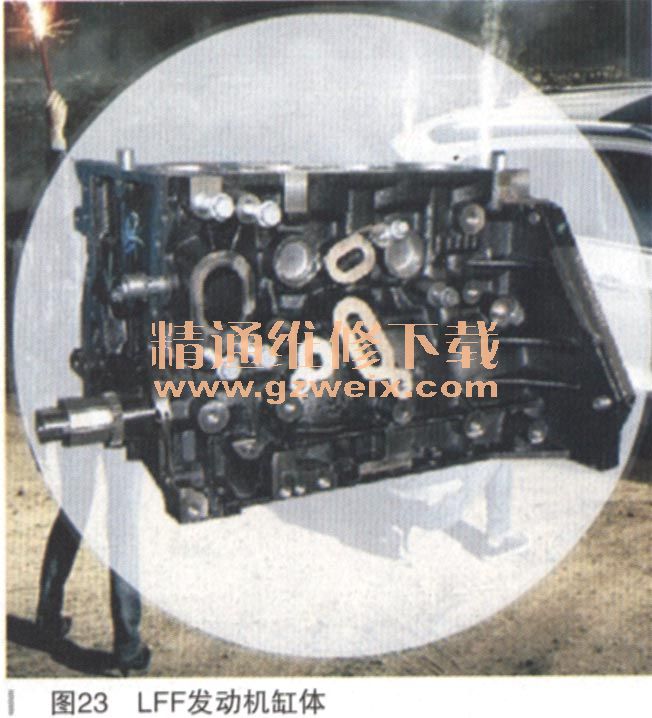

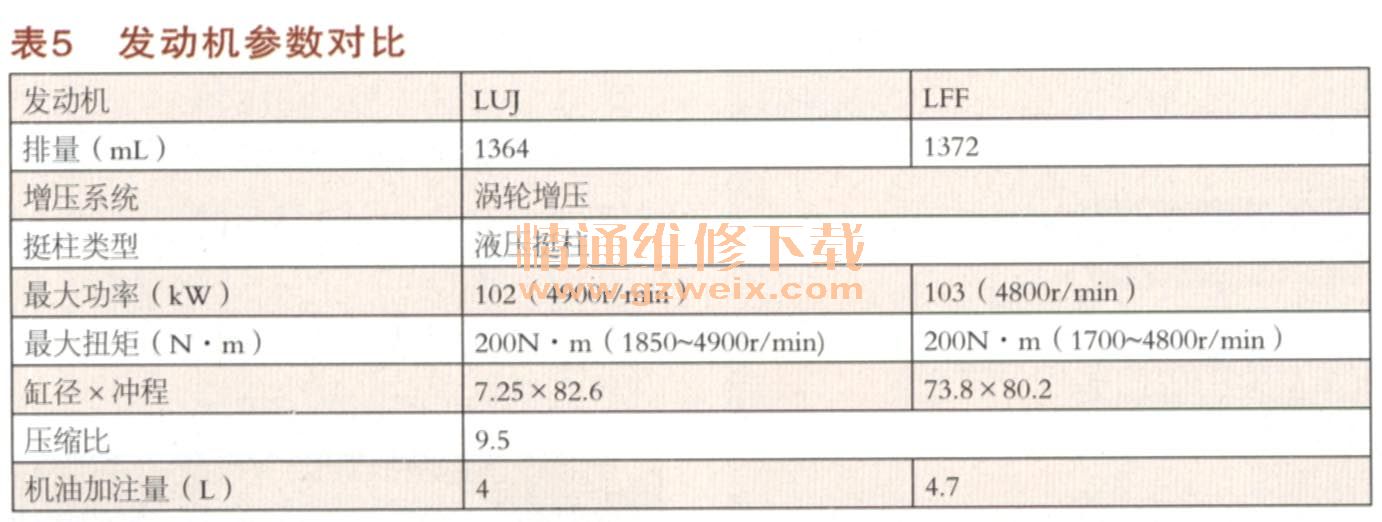

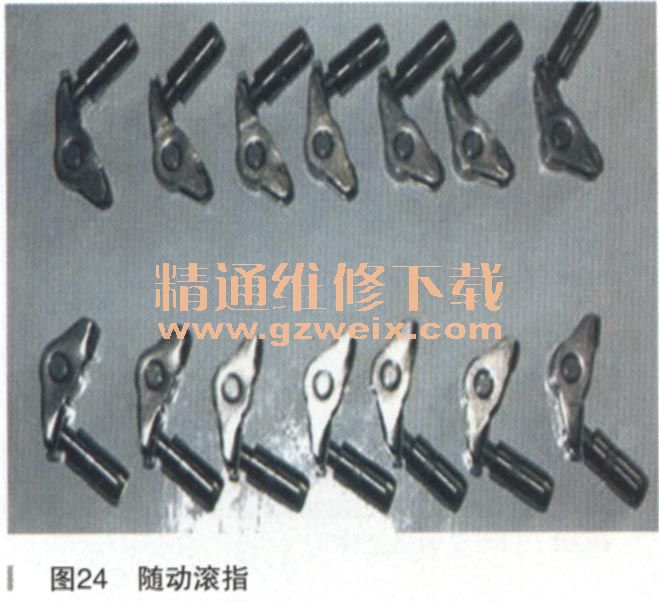

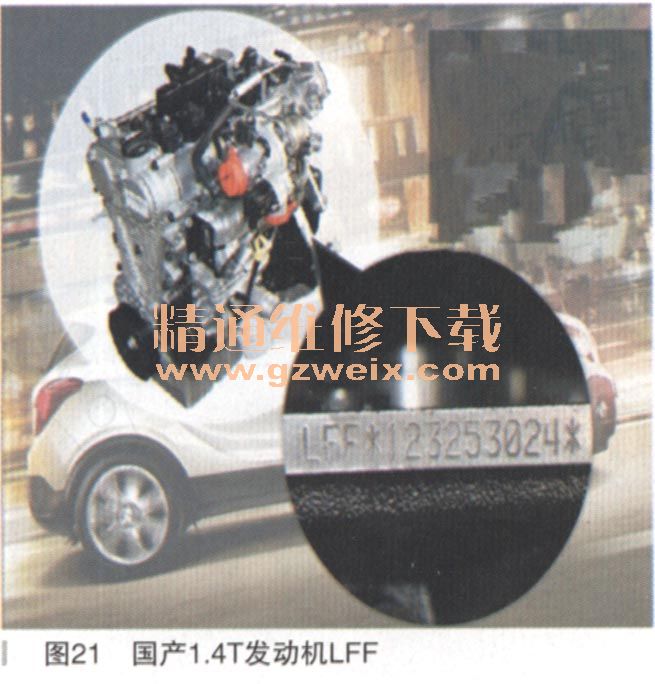

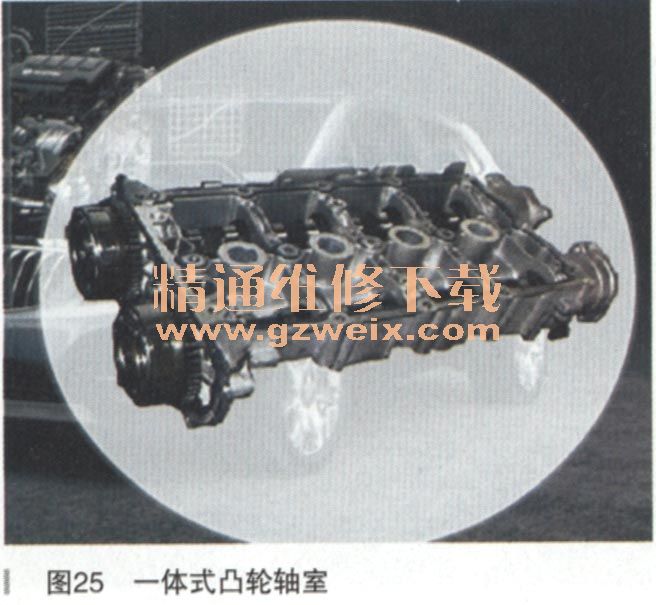

LFF发动机缸体采用轻量型铸铁结构制造,无缸套设计(如图23所示),在保证强度的同时减轻发动机重量,提供更好的燃油经济性。气门挺柱采用液压形式,凸轮轴通过随动滚指驱动气门(如图24所示),除了免调气门间隙外,随动滚指的使用可以减小凸轮轴驱动阻力,进一步提高燃油经济性。一体式凸轮轴室是LFF发动机机械设计中的一个亮点,它是由进排气凸轮轴与气门室盖做成一个整体而形成,安装在汽缸盖上,凸轮轴轴承座也集成在该部件中(如图25所示)。这种设计简化了缸盖的结构,增加了凸轮轴的支撑强度,同时也使得LFF发动机在维修时具有特殊的注意事项。

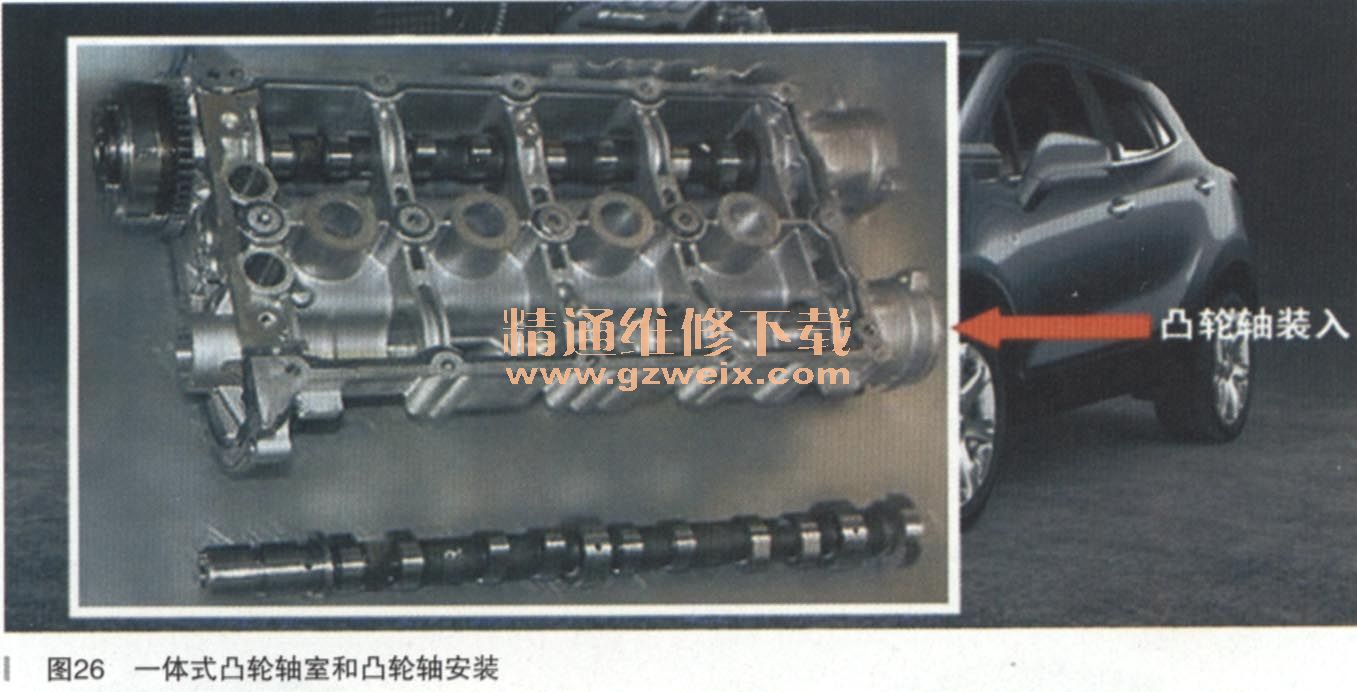

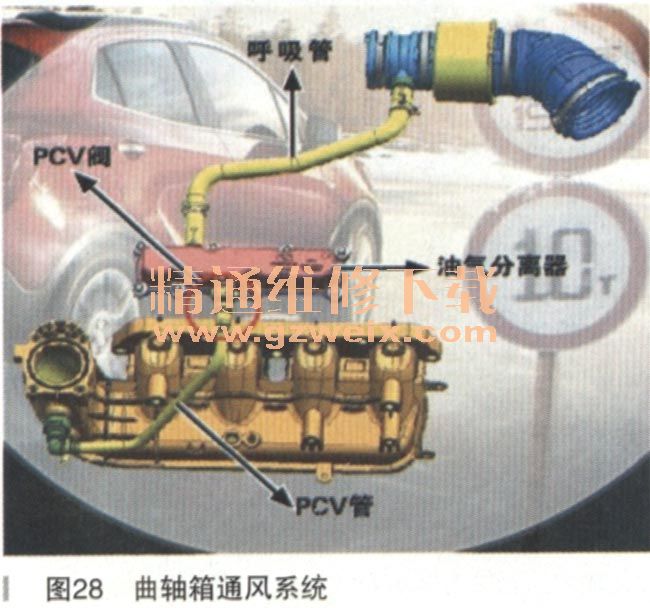

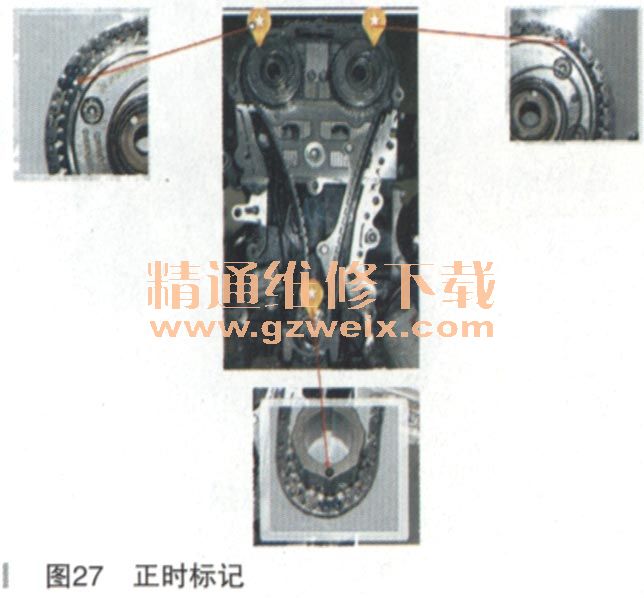

在维修时,凸轮轴从一体式凸轮轴室的后方装入(如图26所示),凸轮轴一共有三道支撑,第一道主轴直径32mm,其他直径为42mm。应均匀平稳地拧入螺栓,避免凸轮轴与随动滚指之间产生挤压,损伤随动滚指或气门。LFF发动机的凸轮轴由链条驱动,由于凸轮轴与凸轮轴链轮之间通过圆柱销定位,在装配正时链条时,并不需要专用工具对凸轮轴进行定位,凸轮轴的正时标记如图27所示。LFF发动机的PCV阀及油气分离器总成安装在一体式凸轮轴室上部(如图28所示),曲轴箱窜气可通过PCV阀进入发动机歧管。
