1 热风枪机
    热风枪机是广泛使用的一种小型加热机。热风枪机质量轻、携带方便，一只手就能拿动，不需辅助设备，加工不受生产场地的限制，适合各种条件的线束生产厂家使用。热风枪机如图1所示。热风枪机操作主要由一个简单的组合开关来控制，一般分为3个档：OFF（开关）、LOW（低档）、HIGH（高档）。使用时将热风枪机接通电源，首先将OFF拨动到LOW，热风枪机开始低温加热，只要将热风枪机枪口对准需要热缩的部位就能加热热缩管。如果热缩管直径比较大而且比较长，可以将热风枪机开关由LOW拨动到HIGH，加速热缩的时间和效率。另外，针对直径较大或者较长的热缩管热缩时，使用时可以直接将热风枪机开关从OFF拨动到HIGH，一定要注意加热时间和温度。虽然市面上热风枪机生产厂家比较多，颜色和样式也有所不同，但主要的工作原理和功能都一样，是一种便携式加热设备。

    以下是使用热风枪机加热热缩管的主要特点。
    1）优点操作简单、灵活方便；资金投入少，生产成本低；不受场地限制，使用简易工装台或工装板等辅助工装就能生产。
    2）缺点员工生产现场操作不易规范，不便管理；依靠人工热缩，热缩管加热过程中易出现热缩不均匀、热缩管粘合在一起和坏线等情况；热风枪长时间高温开机，损坏和寿命短等。
    3）使用范围用于汽车线束样线生产阶段和小批量生产阶段的热缩加工。另外，也可用于大批量生产阶段的线束热缩加工。

    2 半自动热缩管加热机
    TH-80半自动热缩管加热机是一款台式轻便热缩管加热设备，主要由红外发热器和加热控制箱组成。通过加热控制箱上的面板可以控制热缩时的加热温度和加热时间。同时，还具有计数和防止加热计时错误的功能。
    半自动热缩管加热机使用时，操作员只要将线束的热缩部位放入加热器中，启动加热开关，加热完成后加热控制箱面板上声光提示员工移开线束，即本操作完成，可以进行下一个。半自动热缩管加热机主要表现在以下几个方面：①具有声光提示加热完成功能；②可手动或者自动加热计时功能；③加热计时的误触发保护功能；④特殊外壳隔热设计功能；⑤有多重的安全防护功能。TH-80半自动热缩管加热机如图2所示。

    以下是使用半自动热缩管加热机加热热缩管的主要特点。
    1）优点占用生产厂区较小，便于搬动和移位；加热温度均匀性好，加热效率比热风枪机高；具有一定的防错和安全保护功能。
    2）缺点需要规划专门的生产厂区；操作人员必须经过专业培训，需要专人操作；需要一定的资金和设备投入。
    3）使用范围适合各个生产阶段的线束热缩加工，使用范围广泛。

    3 履带式自动热缩管加热机
TH—801履带式自动热缩管加热机是一款卧式全自动热缩管加热设备。操作时在机器的前端连续将导线放入传输口，履带对线束进行自动传输，通过热缩区完成热缩加工，然后在机器末端自动冷却，最后线束掉落在工装槽内。经过这样一个操作流程，就完成了热缩加工。
    履带式自动热缩管加热机拥有完备的保护和报警功能。在机器的前端面板上有一个控制面板和多个控制按钮。线束热缩加热时间是通过在面板上调节线束加热区的速度来实现，由计算机控制的步进电机来实现对速度的控制。步进电机特点是精度高，使用寿命长，免维护等。加热温度可以在机器后端的控制面板上进行设定，温控器采用OMRON设备，温控精度和温度有充分保证。
    履带式自动热缩管加热机能控制电机停转、加热短线、加热腔打开、温度超限、电源误关断、工作温度偏差等。机器的使用时间、加工数量可以自动记录。TH-801履带式自动热缩管加热机如图3所示。

    以下是使用履带式自动热缩管加热机加热热缩管的主要特点。
    1）优点加工效率高，是普通热风枪机的10倍左右；热缩效率高，从而节约生产成本；加热稳定性和一致性也比热风枪好；产品一致性好，可以多台设备调节到完全一样的温度和速度特性。
    2）缺点需要专门的生产厂区；操作人员必须经过专业培训；需要一定的资金和设备投入。
    3）使用范围适合线束接点导线根数较少或导线长度<2m以下的热缩加工。较大型线束生产厂家一般都使用这种加热机。

    4 双工位端子线热缩管加热机
    TH—8001双工位平移式端子热缩管加热机是一款针对端子线热缩管加工的设备。它有2个适用于端子线束的装料工位，分置于机器左右。生产过程中员工装完一个工位的线束后，平移式加热器自动移至该工位，对线束定时加热。员工同时可以对另一个工位进行上下料，下一个加工周期加热器将移到这一工位进行加热。

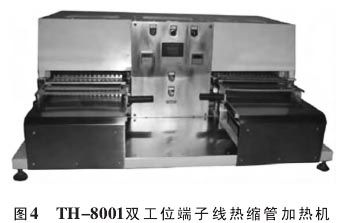

    加热的时间和温度可以在控制箱面板上设定。装料工位的线束支架可以前后调节，以控制加热线束区段和不同线束种类。装料工位的线束支架上方有风冷装置用于快速冷却加热完毕的线束。同样，线束热缩加热时间也是通过在面板上调节线束加热区的速度来实现，由计算机控制的步进电机来实现对速度的控制。加热温度可以在机器后端的控制面板上进行设定，温控器采用OMRON设备，温控精度和温度有充分保证。另外，双工位平移式端子热缩管加热机同时拥有完备的保护和报警功能。对温度超限、电源误关断、工作温度偏差等均有对应控制。对机器使用时间、加工数量可以选配自动记录功能。TH-8001双工位端子线热缩管加热机如图4所示。

    以下是使用双工位平移式端子热缩管加热机加热热缩管的主要特点。
    1）优点加工效率高，可交替加工10~15根的端子线；热缩效率高，可大量节约人工成本，减少人员数量；特别适合端子线加工，集热缩管定位、线束固定和热缩管加热于一体；在加工一致性、线束稳定定位、使用寿命方面远胜热风枪。
