前照灯是汽车夜间行驶必不可少的照明设备。为了提高汽车行驶的安全性和方便性，减轻驾驶员的劳动强度，很多新型车辆前照灯均采用了电子控制装置，对前照灯进行自动控制。

    1 前照灯会车自动变光系统

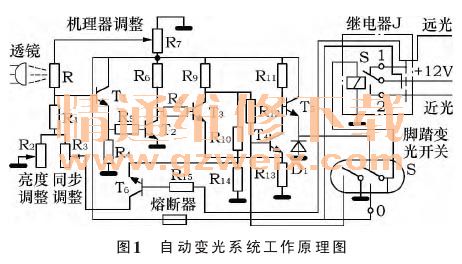

    图1为自动变光系统工作原理图。在对方没有驶来车辆时，由于继电器J的线圈内没有电流通过，远光触点接通，因此远光灯亮。当对方驶来的车辆相距150~200m时，其灯光照射在光敏电阻R上，因而使其电阻值突然减小，于是晶体三极管T1因获得较大的正向偏压而导通，使T2也获得正向偏压也导通，T3的基极电流被短路，T3截止，使T4的基极电位升高，T4导通。接通了T5的基极电路，产生基极电流，T5导通使继电器的线圈J内有电流通过，产生较大的电磁力，使触点和远光灯接线柱1断开，而和近光灯的接线柱2接通，因而使灯光由远光变为近光。

    在两车会车之后，作用到变光器光敏电阻上的强光信号消失，其电阻值迅速增大，使晶体三极管T1的正向偏压迅速降低，因而T1截止，T2的基极电流被短路，T2也截止，T3的基极电位升高，产生基极电流，T3导通，使T4的基极电流被短路，T4截止。结果切断了T5的基极电流，T5截止，切断继电器线圈J中的电流，触点J和近光接线柱2断开，又和远光接线柱1接触，恢复前照灯远光灯的工作。

    配置此装置的车型有：丰田凯美瑞，保时捷卡宴，丰田卡罗拉，迈巴赫，克莱斯勒300C2.7，速腾，沃尔沃，日产骐达，现代名图，迈腾，日产天籁，奔驰，奔腾B90，法拉利，宾利飞驰，力帆620，奥迪A8，凯迪拉克，奔腾B70，欧宝雅特，福特翼虎，宝马X5，奥迪Q7，欧宝威达，辉腾，雷诺纬度，丰田霸道，奥迪A6，捷豹XJL，路虎神行者2，绅宝D系列等。

    2 前照灯昏暗自动发光控制系统

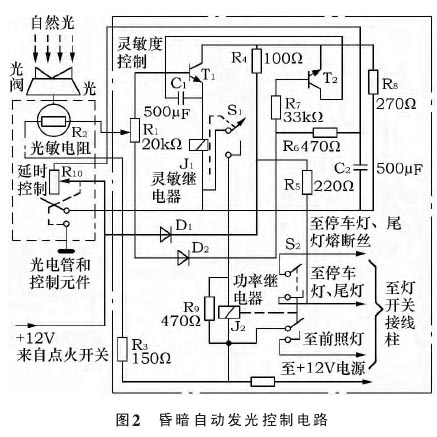

    图2为昏暗自动发光控制电路。它主要由光传感器和控制元件及晶体管放大器组件两大部分组成。在使用自动控制系统时，先将延时关灯控制放至“接通”位置（即S1接通），再接通点火开关和断开前照灯开关。此时，昏暗自动发光控制系统即可进行工作。

    在汽车行驶中，当自然光的强度降低时，光敏电阻R2的阻值增加，使T1基极上的电位降低，当下降到一定程度时，T1导通，接通灵敏继电器线圈J1的电路，电流由蓄电池正极→D1→R4→T1的集电极和发射极→J1→S1→搭铁回蓄电池负极。线圈J1产生电磁力使触点S1闭合，接通了功率继电器线圈J2的电路，电流由蓄电池正极→J2→S1→搭铁，J2线圈产生电磁力，开关S2被吸合，接通至前照灯的电路，前照灯被点亮。
    当自然光增强时，光敏电阻R的阻值减小，T2的基极电位升高，升高到一定程度，T1截止。切断灵敏继电器线圈J1的电路，触点S1断开，切断前照灯电路，前照灯熄灭。
此系统是手动和昏暗自动发光控制并存。如果驾驶员希望用手操纵，先要将关灯延时控制放到“断开”位置（即顺时针将旋钮转到止点），这样前照灯就可以使用常规的灯开关控制。

    配置此装置的车型有：欧宝雅特，福特翼虎，速腾，绅宝D系列，路虎神行者2，福特霸道，捷豹，雷诺纬度，丰田卡罗拉，迈腾，凯迪拉克，奥迪A6，宝马X5，奥迪Q7，奔腾B90，奥迪A8，宾利飞驰，法拉利，奔驰，日产天籁，力帆620，日产骐达，奔腾B70，现代名图，日产颐达，沃尔沃，克莱斯勒，辉腾，迈巴赫，保时捷卡宴，丰田凯美瑞等。

    3 前照灯自动关闭延时控制装置
    图3为自动关闭延时控制装置工作原理图。当汽车停下切断点火开关时，晶体管T1处于截止状态，此时电容器C1立即经电位器R3和电阻R4开始充电，使C1上的电压至单结晶体管T2的导通电压时，C1则通过T
2的发射极、基极和电阻R7放电。于是R7上产生一个电压脉冲，使晶体管T3瞬时导通，消除加在晶闸管T上的正向电压，使晶闸管T截止。随后，T3很快恢复截止，晶闸管还来不及导通，前照灯继电器K线圈失电，使其触点K′打开，前照灯电路切断，实现自动延时关闭的功能。

    配置此装置的车型有：福特翼虎，保时捷卡宴，雷诺纬度，福特翼搏，福特翼虎，迈腾，沃尔沃，丰田卡罗拉，辉腾，克莱斯勒300C2.7，速腾，本田CR-V，捷豹XJL等。
