4.MMI 3G Plus（也称MMI3G+）网络拓扑结构及功能

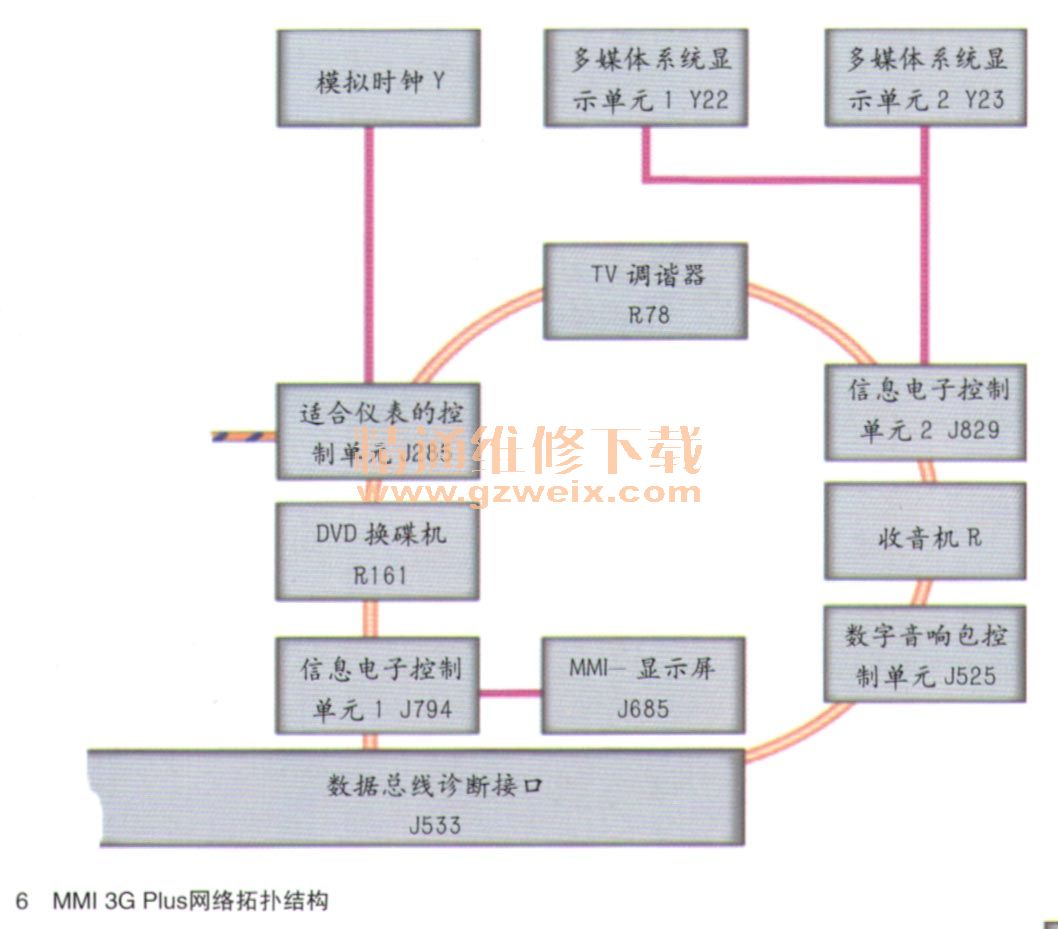

    MMI 3G Plus网络拓扑结构如图6所示。

    MMI 3G＋可以实现的功能有：DVD驱动器、DVD换碟机（注意此DVD换碟机兼容格式远没有集成在J794上的DVD驱动器强大，所以可能J794上播放的文件而此DVD换碟机不一定就能播放）、电话、蓝牙模式除可以接电话外还可以播放音频文件、内置Jukebox、SD卡、DVD、音响接口可以播放视频文件同时可以播放专辑封面、导航（地图显示在导航的最上一层同时可显示车速限制）、J285仪表增加为光纤用户，可在组合仪表上显示导航关键信息如转弯和限速提示。
    5.MIB信息娱乐平台
      MIB：Modular Infotainment System，模块化信息娱乐系统。从2013款奥迪A3开始奥迪所有车型将全部使用MIB系统，将取代之前所使用过的信息娱乐系统。
      （1）MIB的优点
    模块化的硬件设计，降低生产成本，利于缩短产品开发周期；模块化的软件设计，利于车辆软件升级，产品更新换代较快，方便用户使用最新的电子设备与车辆的连接；MIB分为MIB入门版、MIB标准版和MIB高级版；大众全集团范围内都是用信息娱乐电子系统控制单元1 J794作为系统的主控单元。
      （2）新的信息娱乐主控单元硬件组成
    信息电子系统控制单元1 J794

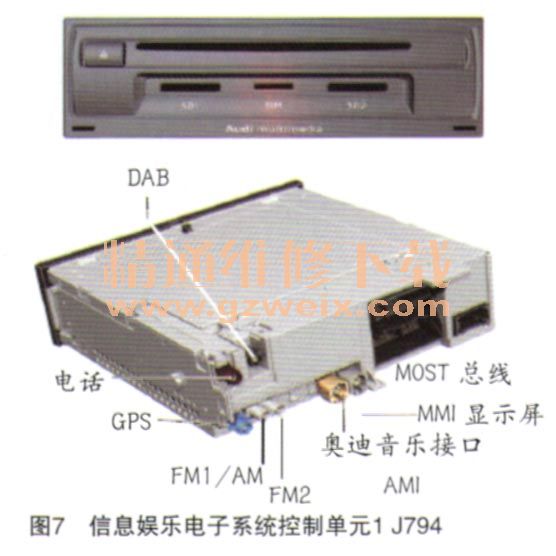

  （如图7所示）根据规格不同，分别将下列控制单元和功能统一起来：

    ·信息娱乐系统主控制器
    ·CD或DVD驱动器
    ·模拟收音机
    ·音频放大器（最大180W）
    ·最多两个SD读卡器
    ·蓝牙接口
    ·带SIM一长读卡器的电话模块
    ·导航系统
    ．硬盘（约60GB）
    ·语音操作系统
    ·MOST总线的系统和诊断主控器
      （3）MIB网络拓扑结构及功能

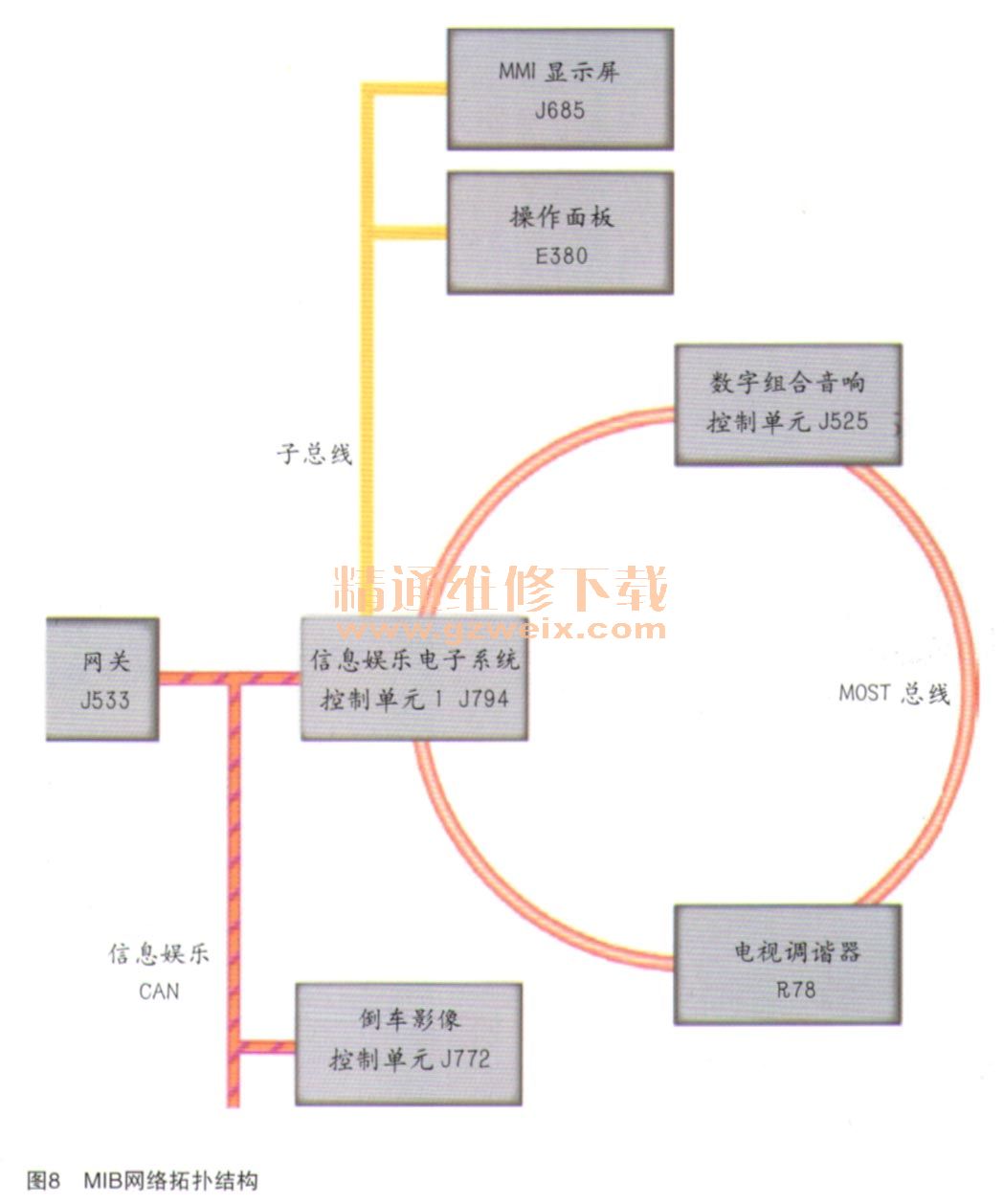

    MIB网络拓扑结构如图8所示。

    如果选装B&O音响系统或者电视调谐器，则会配备MOST总线，为MOST150，速度150MB/s。这是第一次在车上同时安装信息娱乐CAN线和MOST。J794既是MOST系统的主控器，又是诊断主控器。MOST系统失灵不会导致整个MMI失灵，只是失去音频放大的能力。J794通过子总线连接与显示屏和操作面板连接，速度为500kbit/s。
