二、多媒体娱乐系统原理
    以MMI 3G为例重点讲述一下各控制单元的作用及光纤系统的工作原理。MMI 3G＋在硬件上并没有太大的差别，在下面的讲述中将结合两个系统的不同点进行说明。
    1．光纤系统工作原理
    MOST总线系统是Media Oriented Systems Transport的缩写，从这个名字中就可以看出它是一种用于多媒体数据传送的网络系统。开发这种总线的主要目的是因为CAN数据总线系统的传输速度是不够快的，因而无法满足相应的数据量的传送。早期MOST总线的传输速率可达21.2Mbit/s，而CAN总线系统的最大传输速率为1 Mbit/s比较适合传输控制信号。
    （1 ） MOST!线的优点
    ①在MOST总线中，相关部件之间的数据交换是以数字方式进行的。
    ②通过光波进行数据传递有导线少且重量轻的优点，另外传输速度也快得多。
    ③与无线电波相比，光波的波长更短，因此它不会产生电磁干扰，同时对电磁干扰也不敏感。
    ④这些特点就决定了其传输速率很高且抗干扰性也很强。
      （2）MOST总线控制单元及光纤结构

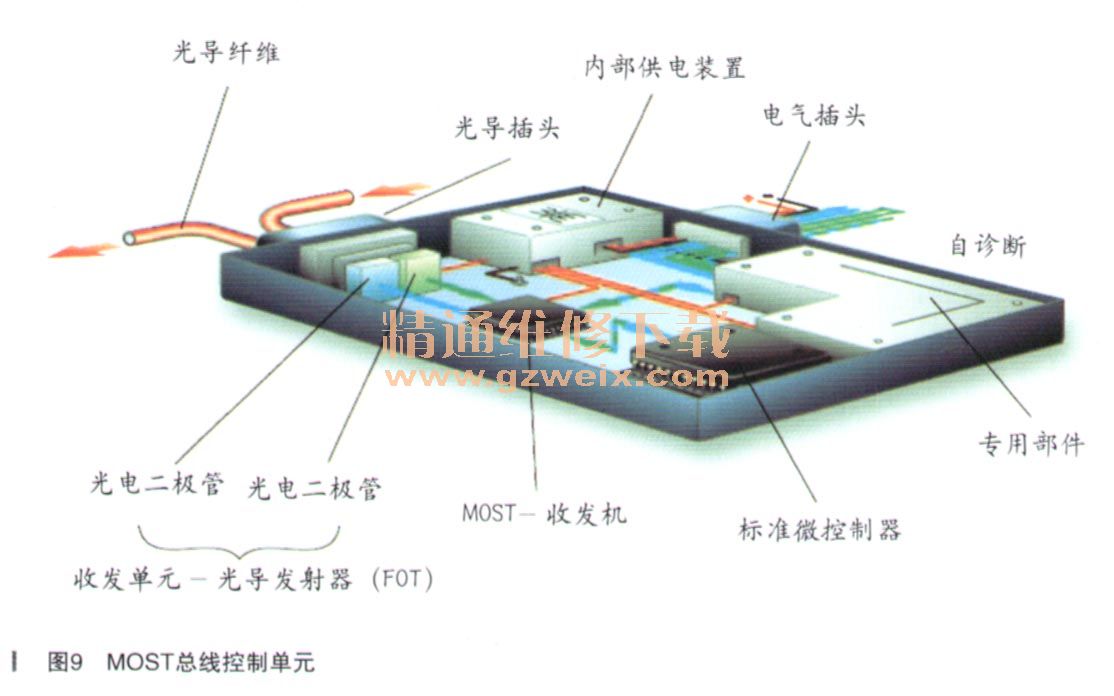

    MOST总线控制单元如图9所示。

      光导纤维插头：光信号通过该开关进入控制单元或产生的光信号通过该开关传往下一个总线用户。
      电气插头：该插头用于供电、环断裂自诊断以及输入／输出信号。
      内部供电装置：由电气插头送入的电再由内部供电装置分别送到各个部件。这样就可单独关闭控制单元内某一部件，从而降低了静态电流。
    收发单元一光导发射器 （FOT ）：该装置由一个光电二极管和一个发光二极管构成。到达的光信号由光电二极管转换成电压信号后传至MOST一收发机。发光二极管的作用是把MOST一收发机的电压信号再转换成光信号。产生出的光波波长为650nm，是可见红光。数据经光波调制后传送。调制后的光经由光导纤维传到下一个控制单元。
    MOST一收发机：MOST一收发机由发射机和接收机两个部件组成。发射机将要发送的信息作为电压信号传至光导发射器。接收机接收来自光导发射器的电压信号并将所需的数据传至控制单元内的“标准微控制器”（CPU）。其他控制单元不需要的信息由收发机来传送，而不是将数据传到CPU上，这些信息原封不动发至下一个控制单元。
    标准微控制器（CPU）：标准微控制器（CPU）是控制单元的核心元件，它的内部有一个微处理器，用于操纵控制单元的所有基本功能。
    专用部件：这些部件用于控制某些专用功能，例如CD播放机和收音机调谐器。
    光电二极管：它的作用是将光波转换成电压信号。
      （3）光导纤维（LWL）
    光导纤维的任务是将在某一控制单元发射器内产生的光波传送到另一控制单元的接收器。
    为了传送光信号，光导纤维应该具有以下特点：①光波在光导纤维中传送时的衰减应小；②光波应能通过弯曲的光导纤维来传送；③光导纤维应是柔性的；④在－40℃～85℃的温度范围内，光导纤维应能保证功能。

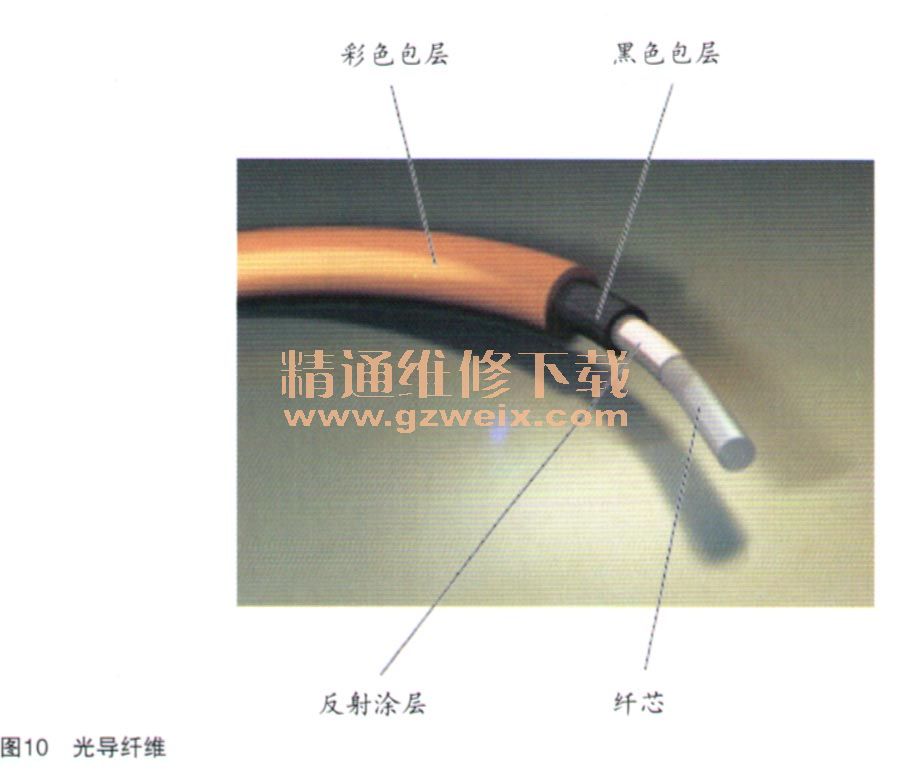

    光导纤维的结构（如图10所示）：纤芯是光导纤维的核心部分，它是用有机玻璃制成的，是光导线。纤芯内的光根据全反射原理几乎无损失地传导。

    透光的涂层是由氟聚合物制成，它包在纤芯周围，对全反射起关键作用。黑色包层是由尼龙制成，它用来防止外部光照射。彩色包层起到识别、保护及隔温作用。
