4.3挡油路分析

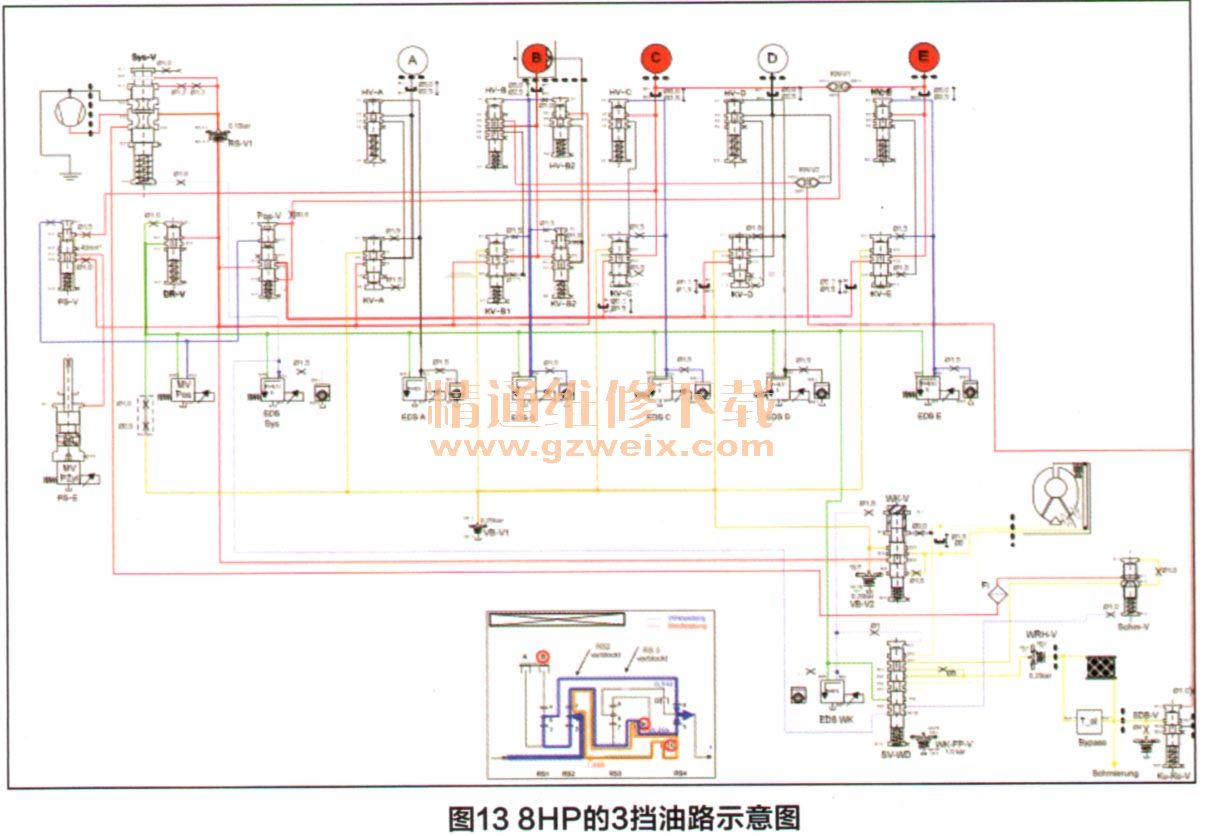

    EDS-B, EDS-E激活，EDS-C未激活，8HP的3挡油路示意图如图13所示

    发动机和油泵工作，建立油压，由主油路调压阀Sys-V调节系统压力，即主油路油压。
    EDS-B是上升型，激活时，输出控制油压，HV-B1和HV-B2锁紧阀切换到制动器B1和B2活塞，KV-B1和KV-B2离合阀调节制动器日1和B2活塞压力的大小，制动器B维持工作。
    EDS-C是下降型，未激活时，输出油压。HV-C锁紧阀切换到离合器C工作，KV-C离合阀调节制动器C压力的大小。
    EDS-E是上升型，激活时，输出控制油压，HV-E锁紧阀切换到离合器E工作，KV-E离合阀调节离合器E压力的大小。变速器位于3挡运行。

    5.4挡油路分析

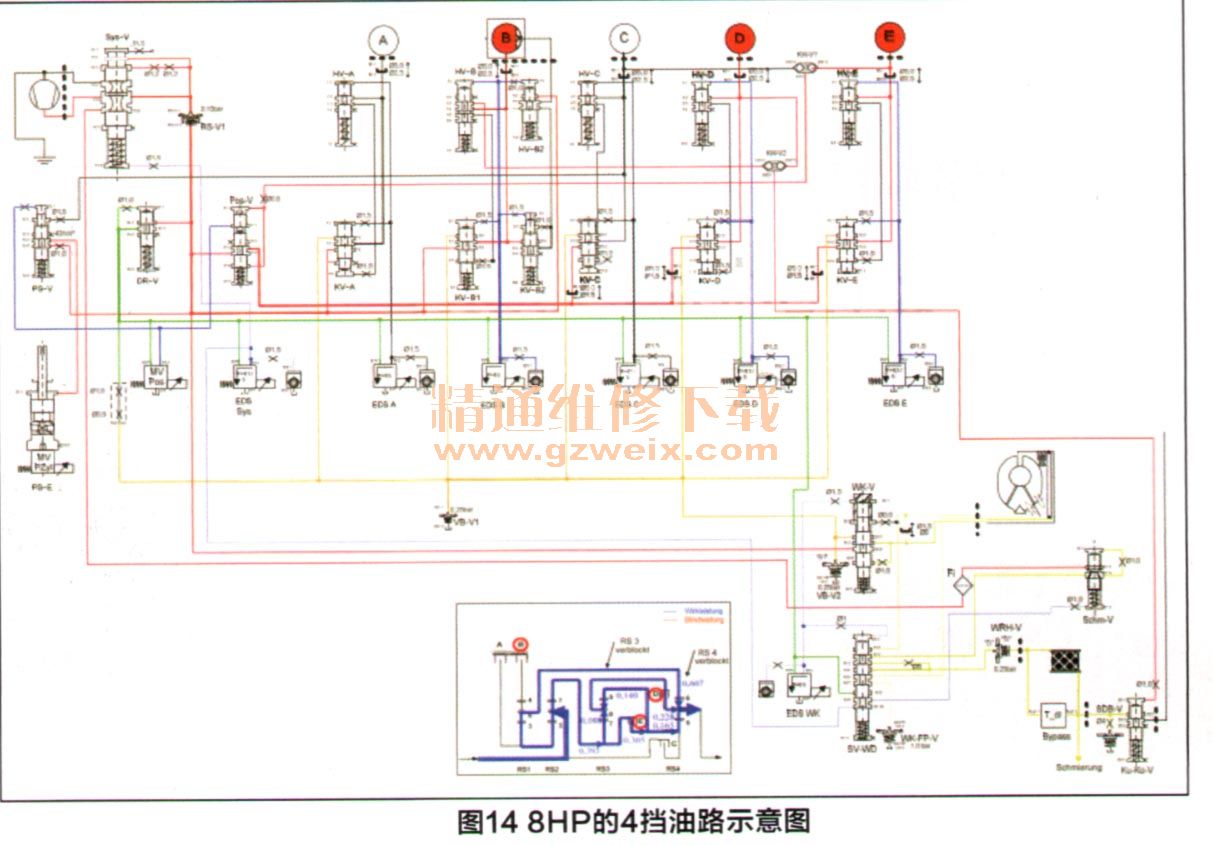

      EDS-B、EDS-C、EDS-D、EDS-E激活，8HP的4挡油路示意图如图14所示。

    发动机和油泵工作，建立油压，由主油路调压阀Sys-V调节系统压力，即主油路油压。EDS-B是上升型，激活时，输出控制油压，HV-B1和HV-B2锁紧阀切换到制动器H1和B2活塞，KV-B 1和KV-B2离合阀调节制动器B1和B2活塞压力的大小，制动器日维持工作。
    EDS-C是下降型，激活时，不输出油压。
    EDS-D是上升型，激活时，输出控制油压，HV-D锁紧阀切换到离合器D工作，KV-D离合阀调节离合器D压力的大小。
    EDS-E是上升型，激活时，输出控制油压，HV-E锁紧阀切换到离合器E工作，KV-E离合阀调节离合器E压力的大小。变速器位于4挡运行。
    6.5挡油路分析

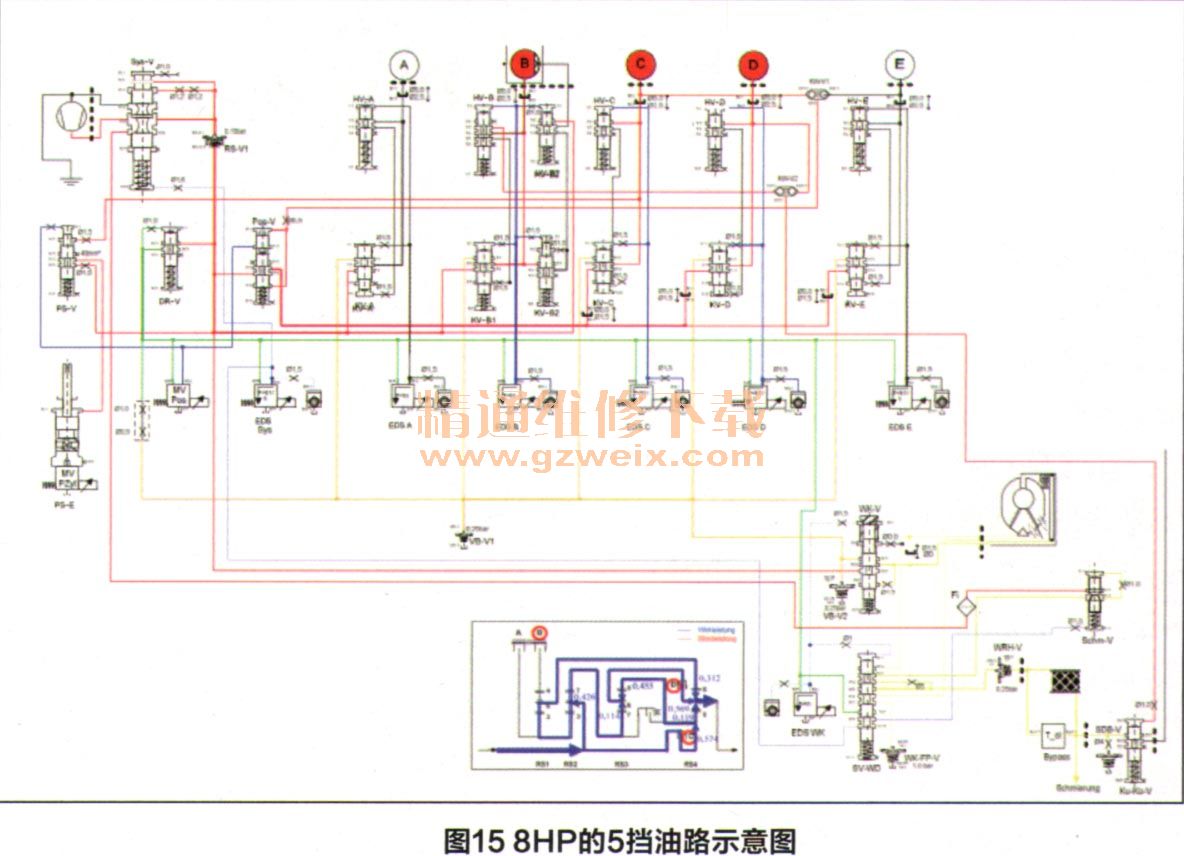

    EDS-B、EDS-D激活，EDS-C未激活，8HP的5挡油路示意图如图15所示。

    发动机和油泵工作，建立油压，由主油路调压阀Sys-V调节系统压力，即主油路油压。
    EDS-B是上升型，激活时，输出控制油压，HV-B 1和HV-B2锁紧阀切换到制动器B1和B2活塞，KV-B1和KV-B2离合阀调节制动器B1和B2活塞压力的大小，制动器B维持工作。
    EDS-C是下降型，未激活时，输出油压。HV-C锁紧阀切换到离合器C工作，KV-C离合阀调节制动器C压力的大小。
    EDS-D是上升型，激活时，输出控制油压，HV-D锁紧阀切换到离合器D工作，KV-D离合阀调节离合器D压力的大小。变速器位于5挡运行。
