一、奥迪A8（D4）上的远光灯辅助系统
    本文介绍新型奥迪矩阵式LED前大灯，将讲述该前大灯的各种功能，尤其要探讨矩阵光柱（MatrixBean）远光灯辅助系统。这种远光灯辅助系统是基于一种全新开发的技术，与以前的远光灯辅助系统是明显不同的。
    在提升档次前奥迪A8（D4）上的远光灯辅助系统种类：
      （1）“数字式”远光灯辅助系统
    在2013年为提升产品档次前，奥迪A8上的LED前大灯智能与所谓的
  “数字式”远光灯辅助系统组合在一起使用。这种远光灯辅助系统根据交通状况和其他环境条件，会自行接通和关闭远光灯，因此就减轻了驾驶员的负担了。之所以称之为“数字式”远光灯辅助系统，是因为该系统只有两个状态：远光灯接通、远光灯关闭。该“数字式”系统的控制单元是远光灯辅助系统控制单河844，该控制单元集成在车内后视镜中。
      （2）无级大灯照程调节系统一在2010年奥迪A8 （D4）上市时起，就能订购带有弯道灯的氨气大灯了，这种远光灯辅助系统是经进一步开发的。这是一种选装装备，叫“无级大灯照程调节系统”。
    该系统可以根据交通状况和其他环境条件，来无级调节大灯的照程，这是通过大灯内的一个可转动的辊子来实现的。
    要实现无级大灯照程调节，除了弯道灯和大灯照程调节控制单元J745外，还需要使用摄像头控制单元J852。
    二、奥迪矩阵式LED前大灯的功能
    1．矩阵光柱（MatrixBean）远光灯
    奥迪矩阵式LED前大灯是选装装备，用户通过该装备可以使用矩阵光柱（MatrixBean）技术。这其实就是一种远光灯辅助系统，使用该系统可以免除驾驶员夜间行车时不停地变光的麻烦了，就是说该系统可承担这个自动变光任务了。
    矩阵光柱（MatrixBean）远光灯由25个光段组成，这些光段相互重叠在一起，构成了远光光束。采用矩阵光柱（MatrixBean）技术，可以使得各个光段独立接通或者关闭（就是彼此之间没联系，各自单独工作）。
    也可以将灯光变暗。如果识别出道路上有别的车辆，那么可以只把此时导致别人炫目的那部分远光灯光段关闭。无论是针对前行车辆还是对向来车均可执行这种操作。
    这种技术的一个突出优点是：其余那部分远光灯光段（就是此时并未引起别人炫目的那部分）仍然以远光灯状态照亮着道路。因此就始终能为驾驶员提供尽可能好的道路照明，且最大限度利用远光灯。
      （1）在识别出有其他车辆时的矩阵光柱（MatrixBean）远光灯
    前行车辆以及对向来车是由摄像头控制单元J852来识别的。该摄像头控制单元内的图像处理软件为此就要搜寻别的车的尾灯或者前大灯。如果识别出车了，就会确定其与本车的角度和距离。这些数据随后就会被传至矩阵光柱控制单元。

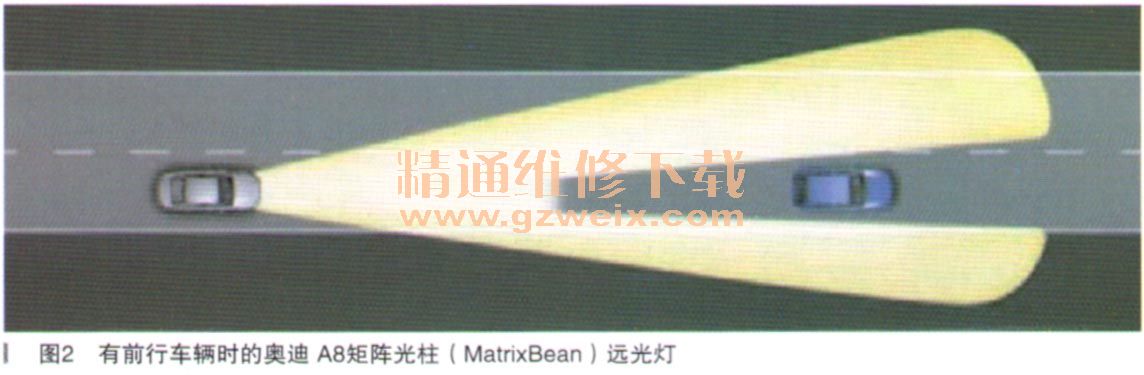

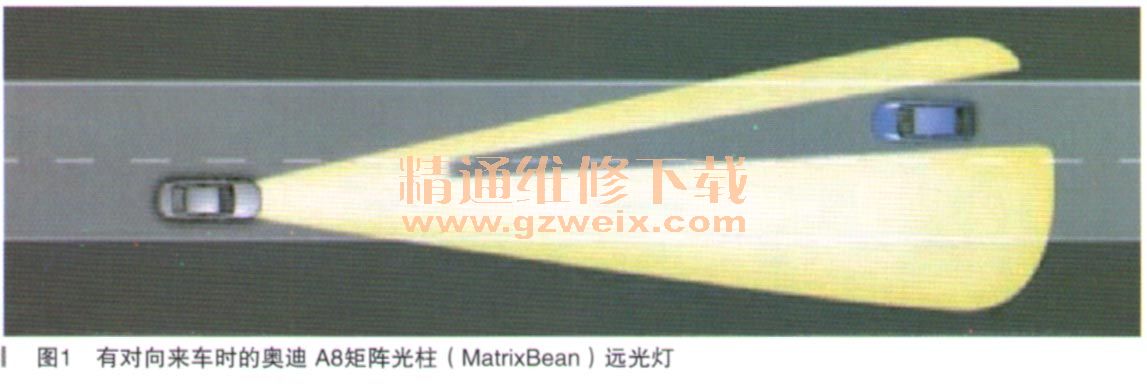

    矩阵光柱控制单元就会计算出哪些远光灯光段可以接通以及哪些远光灯光段必须要关闭，以便实现不引起其他车辆驾驶员的炫目感这个目的。这些信息会被传至奥迪矩阵式LED前大灯内的功率模块，功率模块会对远光灯的LED进行相应的操控，如图1、图2所示。



      （2）预测的道路数据
    如果车上装备有选装的MMI增强版导航系统，那么该车也就有预测的道路数据了，因此矩阵光柱  （ MatrixBean）远光灯也就可以以  “前瞻性”方式来工作了。矩阵光柱控制单元也就知道了前方道路的走向、现在行驶过的道路类型，也知道了本车现在是在建筑物较多的区域内还是外行驶。有了这些附加信息，有些灯功能才能实现或者才能提前激活。
      （3）系统在周围有很多建筑物（居民点和城市）时的特性如果车辆行驶在周围有很多建筑物的地方，那么就只使用近光灯。周围是否有很多建筑物，这个由摄像头控制单元J852来识别。具体说就是由图像处理软件在摄像头的视频数据中搜索相应的光源。如果这些光源满足一定的前提条件，那么就认为这是路灯照明，也就认为这个区域有很多建筑物了。如果有预测的道路数据可供车辆使用，那么确认车辆是否在有很多建筑物的区域行驶就变得更容易更可靠了。
      （4）自动远光灯接通或者关闭时的车速界限值
    在黑暗中行车时，如果驾驶员激活了远光灯辅助系统，那么自动远光灯接通或者关闭时的车速界限值是这样的：
    ①有预测的道路数据的车辆
    周围有很多建筑物：
    车速高于60km/h时，矩阵光柱（MatrixBean）远光灯辅助功能就接管了远光灯的自动工作控制。
    车速低于40km/h时，矩阵光柱（MatrixBean）远光灯辅助功能就停止操控远光灯了，车辆用近光灯继续行驶。
    ②周围无很多建筑物：
    车速高于30km/h时，矩阵光柱（MatrixB can）远光灯辅助功能就接管了远光灯的自动工作控制。
    车速低于20km/h时，矩阵光柱（MatrixBean ）远光灯辅助功能就停止操控远光灯了，车辆用近光灯继续行驶。
    ③无预测的道路数据的车辆
    车速高于60km/h时，矩阵光柱（MatrixBean）远光灯辅助功能就接管了远光灯的自动工作控制。
车速低于40km/h时，矩阵光柱（MatrixBean）远光灯辅助功能就停止操控远光灯了，车辆用近光灯继续行驶。
    2．远光灯的高速公路模式
高速公路模式是远光灯的专用模式，只在有预测的道路数据可用时才能实现该模式。如果预测的道路数据表示出车辆现在正在高速公路上行近光灯光束（光锥）在靠左侧驶，那么高速公路模式就被激活。

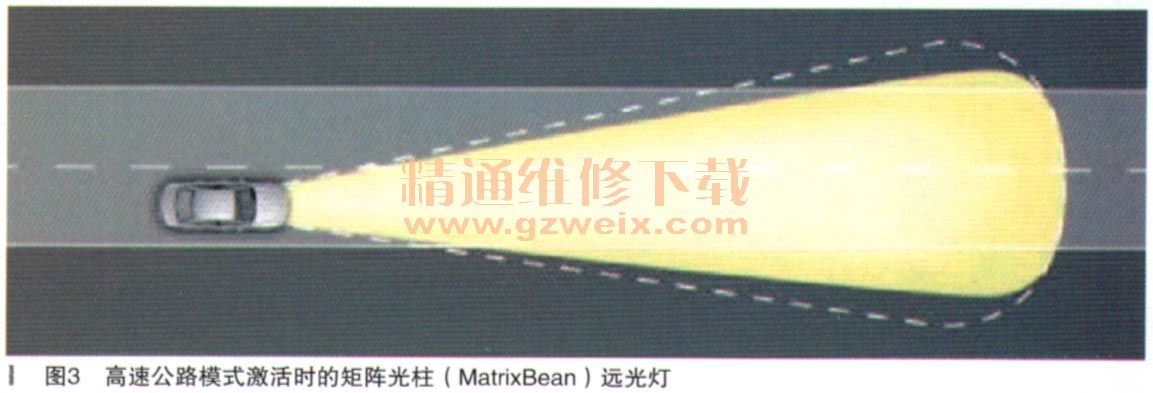

    在高速公路模式工作时，远光灯的光束（光锥）要窄一些，以便与高速公路的结构特点更匹配，如图3所示。
