奥迪矩阵式LED前大灯(下)
来源:汽车维修技师  作者:佚名  2014-12-06 09:07:45

    7.全天候灯
    全天候灯在天气恶劣时(比如有雾或者下雪)时使用。使用时,可以降低大灯灯光的反射所造成的对于本车驾驶员的炫目程度。实际是通过降低近光灯的照程来实现的。
    与此同时,还要激活两侧的转弯灯以便更好地照亮车辆前部区域(照明宽度增大了),如图8所示。

    通过操控车灯旋钮开关模块上的相应按键来激活全天候灯,如图9所示。只要车速不超过110km/h,就可以激活全天候灯,按键上的功能指示LED会显示出是否激活。

    如果激活了全天候灯,矩阵光柱(MatrixBean)远光灯辅助系统就被关闭了(如果在此之前已经激活了该系统的话)。这两个功能不能同时工作。
    功能激活后,车辆就一直开着全天候灯在行驶着;当车速超过了140km/h时,就切换到普通近光灯模式了。一旦车速又低于110km/h了,那么就又切换回全天候灯模式了。
    8.弯道灯
    奥迪矩阵式LED前大灯也有弯道灯功能。具体说是远光灯有弯道灯功能,近光灯没有。实现此功能可以不用偏转机械机构了,奥迪矩阵式LED前大灯不用伺服电机就足以完成此功能。

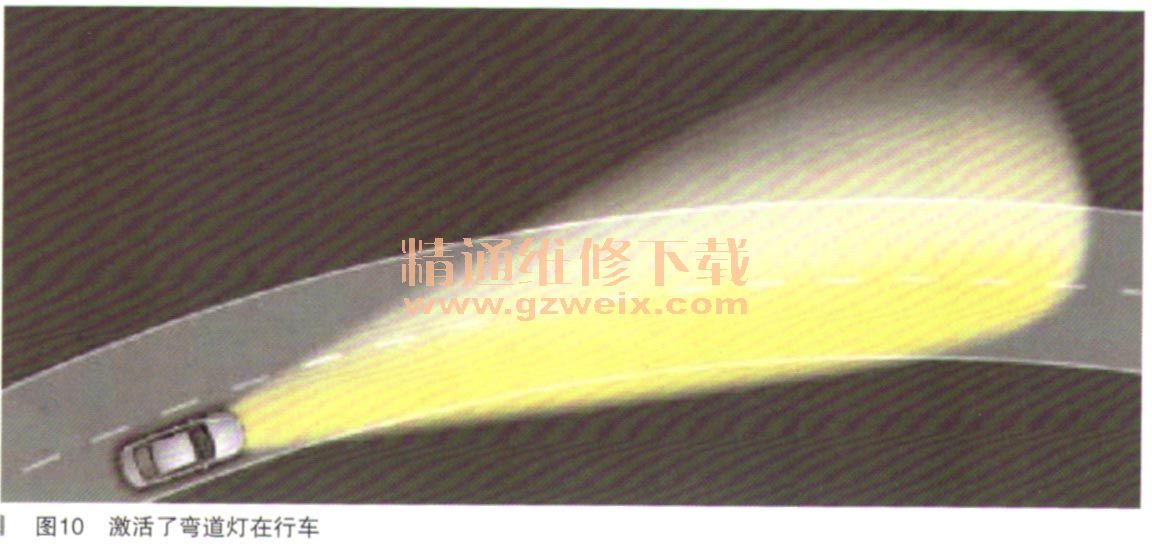

      弯道灯可以将远光灯最亮点从远光灯光束(光锥)的中间移至所需要的那一侧,如图10所示。这是通过使远光灯LED变暗来实现的。

      9.标识灯
    如果车上配备有奥迪夜视辅助系统,那么奥迪矩阵式LED前大灯在此功能中也有新应用。如果夜视辅助系统识别出有与行人相撞的危险了,那么会给驾驶员发出警示的。该警示包括一个声响信号,同时还用红色括号标识出行人,如图11所示。

    另外,还可以用奥迪矩阵式LED前大灯的远光灯来更好地看清危险情形:
   (1)在远光灯接通的情况下,通过让照到行人身上的远光灯光段三次连续变暗。
   (2)在远光灯关闭的情况下,通过让照到行人身上的远光灯光段三次连续通电激活,如图12所示。

    要想使用标识灯,要满足下述先决条件:
    ·车速高于60km/h
    ·车辆本身未处于有良好照明的居民点(城镇)内
    ·当前未识别出有可能被标识灯造成炫目的车辆
    10.“快速移动式”转向闪光
奥迪矩阵式LED前大灯上首次使用了所谓的快速移动式”转向闪光。所谓的快速移动式”转向闪光,是指转向灯LED从内向外依次接通(时间上错开),但是所有转向灯LED是一下子就全关闭的,如图13所示。

    在有选装装备奥迪矩阵式LED前大灯的车上,LED尾灯上也有“快速移动式”转向闪光这个功能。LED尾灯上的“快速移动式”转向闪光功能,首次是用在了2012年的奥迪RS上,用于升级产品档次。
    用于激活转向灯的请求,是由转向灯主控制器(舒适控制单元J393)发送的。供电控制单元J519接收到这个请求,随后通过一根单独的导线将转向闪光信号送给前大灯中的功率模块2使用。
    由于不是所有情况下都需要采用“快速移动式”转向闪光,因此舒适控制单元J393会通过一根单独的导线通知LED大灯中的两个功率模块3是采用“快速移动式”转向闪光,还是采用普通的转向闪光。普通的转向闪光用于撞车后闪光、紧急情况闪光和进行了强力制动后的警告闪光;而“快速移动式”转向闪光用于转向闪光、手动激活警告闪光、中央门锁确认闪光和成功完成自适应过程后的闪光。
