（4）光波在光导纤维中的传送
    直的光导纤维如图11所示。

    光导纤维将一部分光波沿直线传送。
    绝大部分光波是按全反射原理在纤芯表面以“之”字形曲线传送。
    弯的光波导线如图12所示。

    光波通过全反射在纤芯的涂层界面上反射，从而可以弯曲传送。
    全反射：
    当一束光以小角度照射到折射率高的材料与折射率低的材料之间的界面时，那么光束就会被完全反射，这就叫做全反射。光导纤维中的纤芯是折射率高的材料，涂层是折射率低的材料，所以全反射发生在纤芯的内部。这个效应取决于从内部照射到界面的光波角度，如果该角度过陡，那么光波就会离开纤芯，从而造成较大损失。

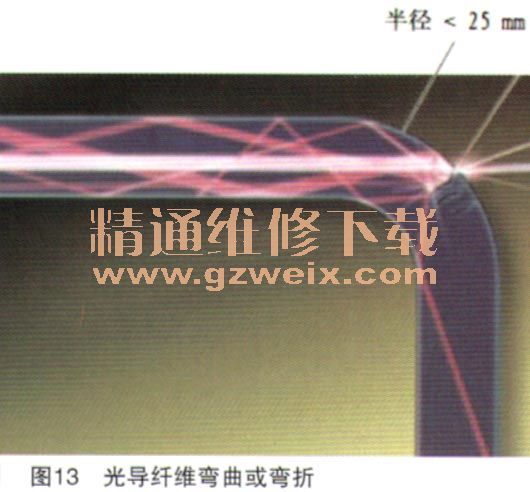

    当光导纤维弯曲或弯折过度时就会出现这种情况，如图13所示。

      （5）光纤总线内的信号衰减
    为了能对光导纤维的状态做出评价，就需要测量信号衰减的情况．如果在传输的过程中，光波的功率减小了，这种情况就称为衰减。在进行衰减测量时，这个值是对发射功率和接收功率比值取对数后得出的。衰耗常数越大，信号传送的效果就越差。
      （6）光纤数据总线信号衰减增大的原因
    ①光导纤维的曲率半径过小；
    ②光导纤维的包层损坏；
    ③端面刮伤；
    ④端面脏污；
    ⑤端面错位；
    ⑥端面未对正；
    ⑦光导纤维的端面与控制单元的接触面之间有空隙；
    ⑧端套变形。
    在实际维修工作中常用光纤环路诊断和3db光纤环路诊断，用于检查控制单元之间的光纤信号传输是否正常和各控制单元电器是否正常。
    （7） MOST总线的环形结构

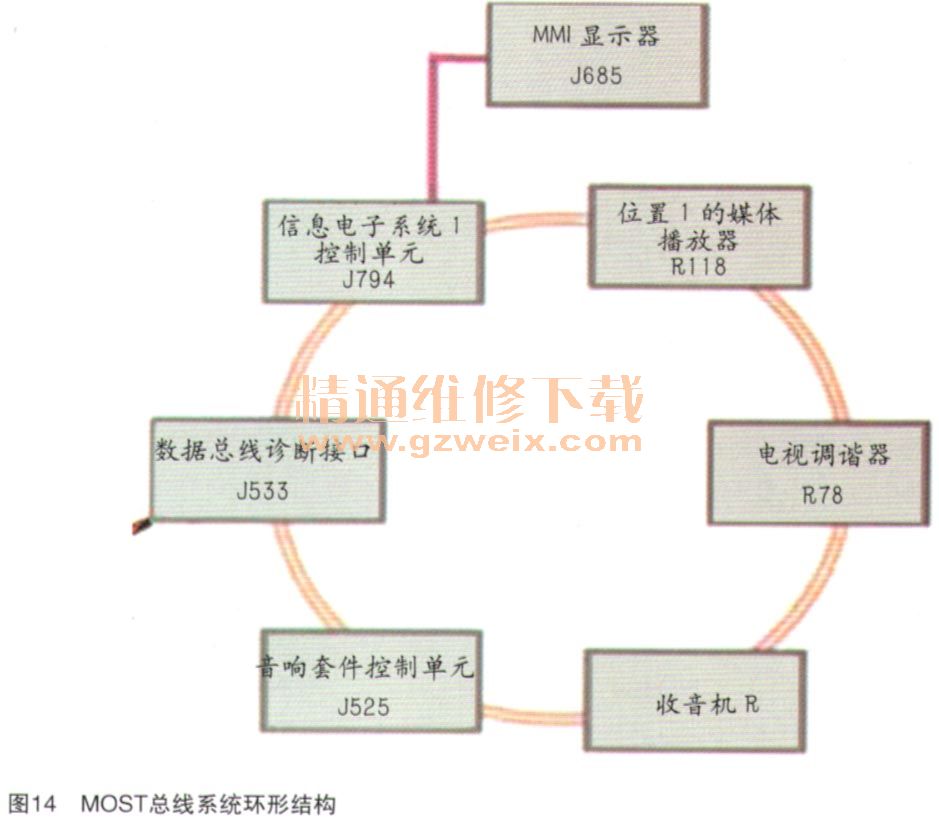

    MOST总线系统的一个重要特征就是它的环形结构，如图14所示。控制单元通过光导纤维沿环形方向将数据发送到下一个控制单元。这个过程一直在持续进行，直至首先发出数据的控制单元又接收到这些数据为止。这就形成了一个封闭环。通过数据总线自诊断接口和诊断CAN来对MOST总线进行诊断。

      （8）MOST总线的系统状态
    休眠模式：
    MOST总线内没有数据交换，系统处于待命状态。只能由系统管理器发出的光启动脉冲来激活。在这种模式下静电流被降到最低值。
    休眠激活条件：① MOST总线系统上的所有控制单元都已准备好要切换到休眠状态。②其他总线系统没有通过网关提出任何要求。③自诊断未激活。具备上述条件MOST系统也可以在蓄电池管理器在电池低于相应切断等级时经网关激活休眠模式或是用诊断仪激活运输模式。
    备用模式：
    此时MOST系统在后台工作，不对外输出声音和图像；给人的好像是系统关闭了一样，这种模式在启动及系统持续运行时被激活。
    备用模式的激活：①由其他数据总线通过网关激活，如驾驶员车门的开锁／开门，点火开关接通。②由MOST总线上的某个控制单元来激活，如打入的电话。
    通电模式：
    控制单元完全接通，MOST总线上有数据交换，用户可使用所有功能。
    通电模式激活条件：①MOST总线处于备用状态；②其他数据总线通过网关激活，如S触点，显示屏工作；③通过用户的功能选择来激活，如通过多媒体操纵单元E380。
      （9）信息帧
    系统管理器以44.1 kHz脉冲频率向环状总线上的下一个控制单元发送信息帧（Frames）。由于使用了固定的时间光栅，脉冲频率允许传递同步数据。同步数据传递这样一些信息，诸如声音和动态图像（视频），这些信息必须以相同的时间间隔来发送。44.1 kHz这个固定的脉冲频率与数字式音频装置（如CD机、DVD机、DAB收音机）的传递频率是相同的，这样就可以将这些装置连接到MOST总线上了。
    信息帧的结构：

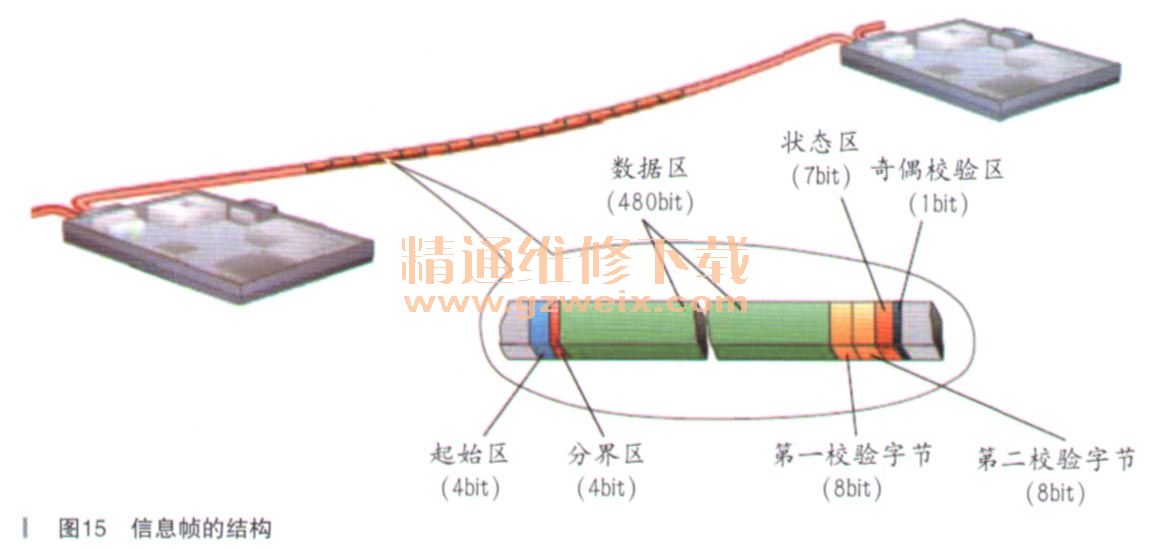

    一个信息帧的大小为64byte，可分成以下几部分（1byte=8bit ），如图15所示。

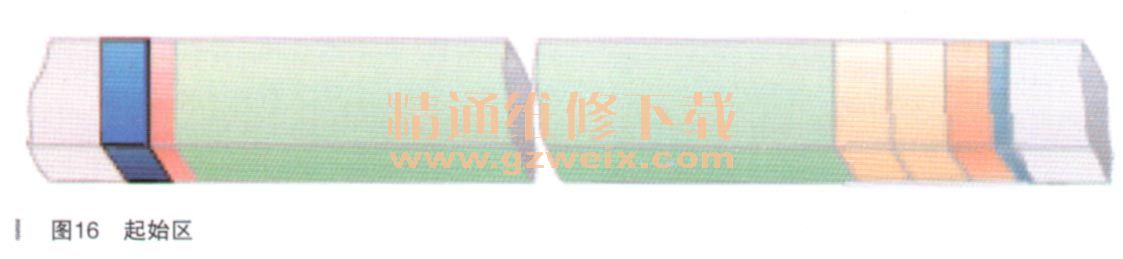

    起始区表示一个信息帧的开始，每段信息帧都有自己的起始区，如图16所示。
