1.奥迪车第5代防盗系统概述
    奥迪A5 Coupe车上首次使用了第5代防盗系统，该系统具有“一键恢复”的强大功能，作为第4代防盗系统的升级版，第5代防盗系统从维修服务方面来看与第4代防盗系统基本一致，只是在使用故障诊断仪进行有关防盗系统方面的工作程序极大地简化，如更换防盗系统元件后的匹配工作程序等。第5代防盗系统中的许多操作步骤已经更倾向于自动化，为了简化操作，一些询问步骤已经删除。

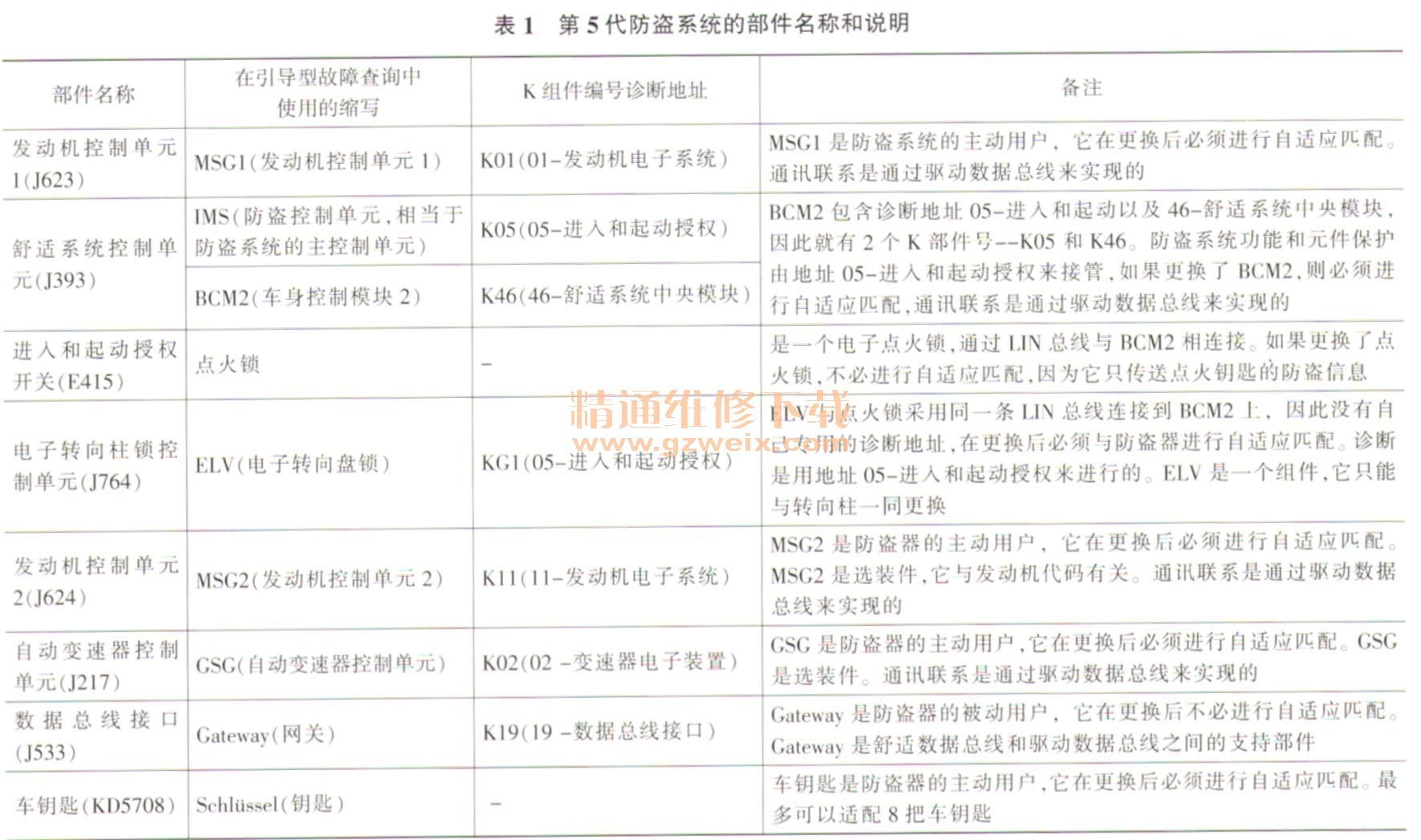

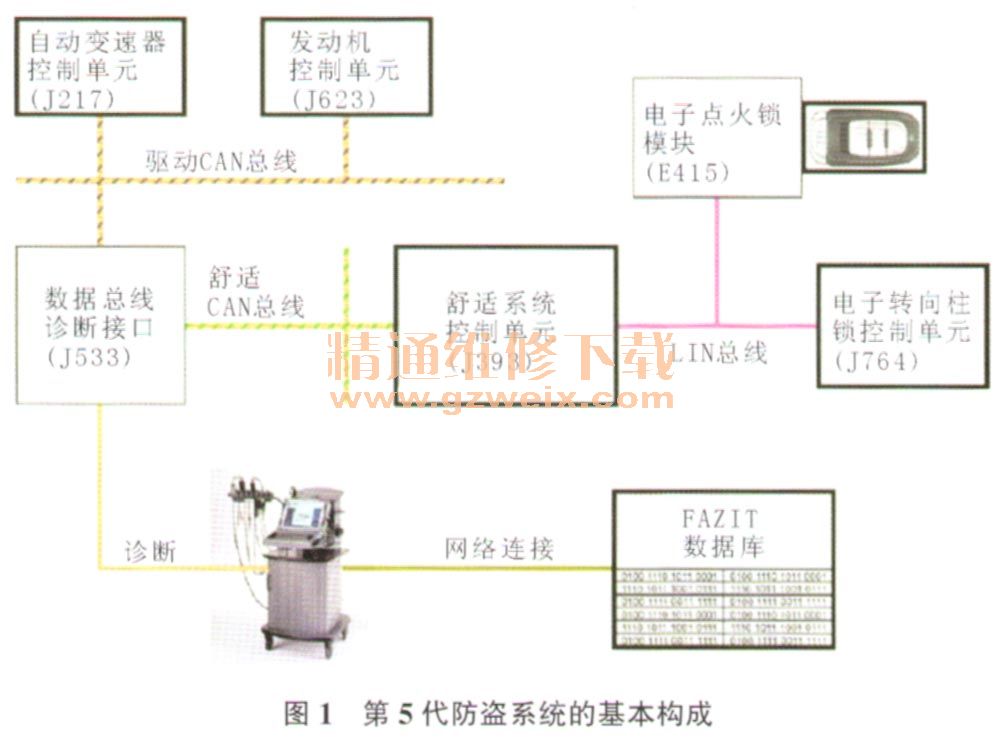

    第五代防盗系统的基本构成如图1所示，舒适系统控制单元（J393）是防盗器主控单元，在该控制单元内集成了智能进入起动控制单元（J518），图1中加深边框标注的组件都是防盗系统组件，而未加深边框标注的组件，如数据总线诊断接口（J533）和电子点火锁模块（E415）等，仅用于传输防盗信息。特别应该注意的是，配置了第5代防盗系统的车辆，在防盗系统执行任何操作之前必须先通过故障诊断仪与FAZIT数据库建立在线连接。在新款奥迪A5车中，电子转向柱锁控制单元（J764）与以往车型一样固定在转向柱上，如果电子转向柱锁控制单元发生故障，则必须整体更换转向柱，电子转向柱锁由2个旋入式螺栓连接到转向柱上。第5代防盗系统的部件名称和说明见表1所列。

    2.功能检查（用于查明控制单元的状态）
    第5代防盗系统中的每个控制单元有状态1（新件）和状态2（已进行过适配或者从别的车上拿来用的）2个状态，状态3仅用于舒适系统控制单元J393（在诊断地址“05一进入和起动授权”下），这个状态的意思是钥匙适配功能目前处于激活状态。在已完成适配的状态时，所有控制单元都处于状态2，且它们都具有相同的“车辆识别号”。第5代防盗系统的功能检查见表2所列，具体是这样的：在“导航功能”中通过“**一功能一防盗器5”；在“故障导航”中通过“**一所有控制单元的防盗器状态”）。


    3.更换舒适系统控制单元（J393）的说明
    如果更换了舒适系统控制单元（J393），且该车安装的是手动变速器，那么因默认编码的原因，车钥匙的防拔出锁是激活的。编码只能通过“软件版本管理”（SVM）来进行。为此需要已适配后才会激活，因此在“46一更换控制单元（修理组57）”中必须考虑以下内容。
    （1）在功能检查中自动执行“**一维修防起动锁”程序，这样，暂时就只能配1把车钥匙，但是随后必须继续执行该程序。
    （2）随后自动执行“元件保护”的适配，“软件版本管理”编码也同时被执行，并可能开始回写读出的适配值。
    （3）通过再次自动执行“**一维修防起动锁”程序，即可以适配所有其余的钥匙了。

    4．更换发动机控制单元的说明
    在更换了发动机控制单元后，应在相应功能中执行名为“…更换…”的功能，随后执行发动机控制单元所有必要的功能，“**一维修防起动锁”这个功能可以随后马上执行，也可引入到检查表中执行。
