1 丰田车MOST系统简介
    如图1所示，丰田车MOST系统以导航为控制主机，用MOST总线将各子设备以环形方式连接。控制主机通过Wake Up（唤醒）线向各子设备发送“唤醒”或“休眠”控制信号；MOST总线负责传输控制信号及音频信号，不传输视频信号。

    2 丰田车MOST系统自诊断方法
    丰田车MOST系统自诊断方法如下。
    （1）在车辆停止状态，将点火开关置于ACC位或ON位。
    （2）按下“INFO”键，同时将示廓灯开关按“ON→OFF→ON→OFF→SON→OFF”的顺序操作，即接通、断开3次。
    （3）显示Service Menu画面，进入诊断系统。
    （4）进入自诊断系统后，长按“DISP”键，即可退出该系统。
    MOST系统自诊断后，如果MOST系统有故障（图2），进入MOST Line Check界面，大致会有以下3种情况。

    （1）所有设备状态均显示为“OK”（图3），故障原因一般为MOST总线损坏或某设备损坏。

    （2）其中一个设备状态显示为“NOON”（图4），故障原因一般为该设备供电异常或自身损坏。

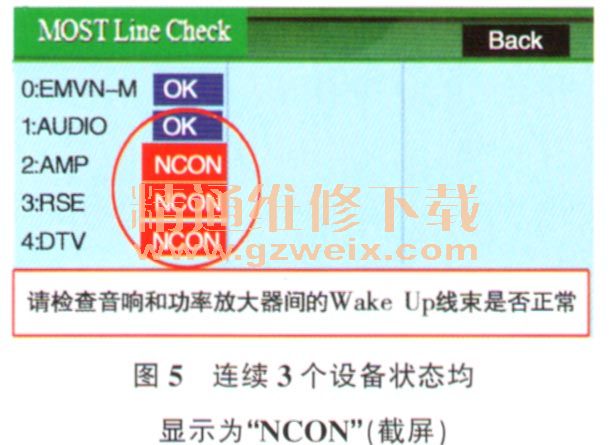

    （3）连续几个设备状态均显示为“NCON”（图5），故障原因一般为第1个显示为“NOON”的设备与其上一个设备间的Wake Up线通讯故障。

    3 故障排除实例
    故障现象：一辆丰田霸道车音响无声音。
    故障诊断：执行MOST系统自诊断，发现MOST系统存在通讯故障，但各设备状态均显示为“ON”（图6）。由此推断MOST总线损坏或某设备损坏。

    测量各设备间MOST总线（端子MO＋与端子Ml+、端子MO－与端子MI－）的导通性及搭铁情况，导通且无相互短路及搭铁；测量各设备端子MO＋与端子Ml+、端子MO－与端子MI－间的电阻，当测量到功率放大器时，发现端子MO＋与端子Ml+间的电阻为5.6Ω，端子MO－与端子MI－间的电阻为6.3Ω，异常（正常情况下，电阻应均小于1Ω）。由此推断功率放大器损坏。
    故障排除：更换功率放大器后试车，音响声音恢复正常，故障排除。
