剖析雷克萨斯ES350盲区监视系统技术
来源:本站整理  作者:佚名  2015-01-06 08:12:28


    2.工作条件
    满足下列两个条件时,盲区监视系统工作:盲区监视器主开关(警告取消开关总成)打开;车速高于约16km/h。

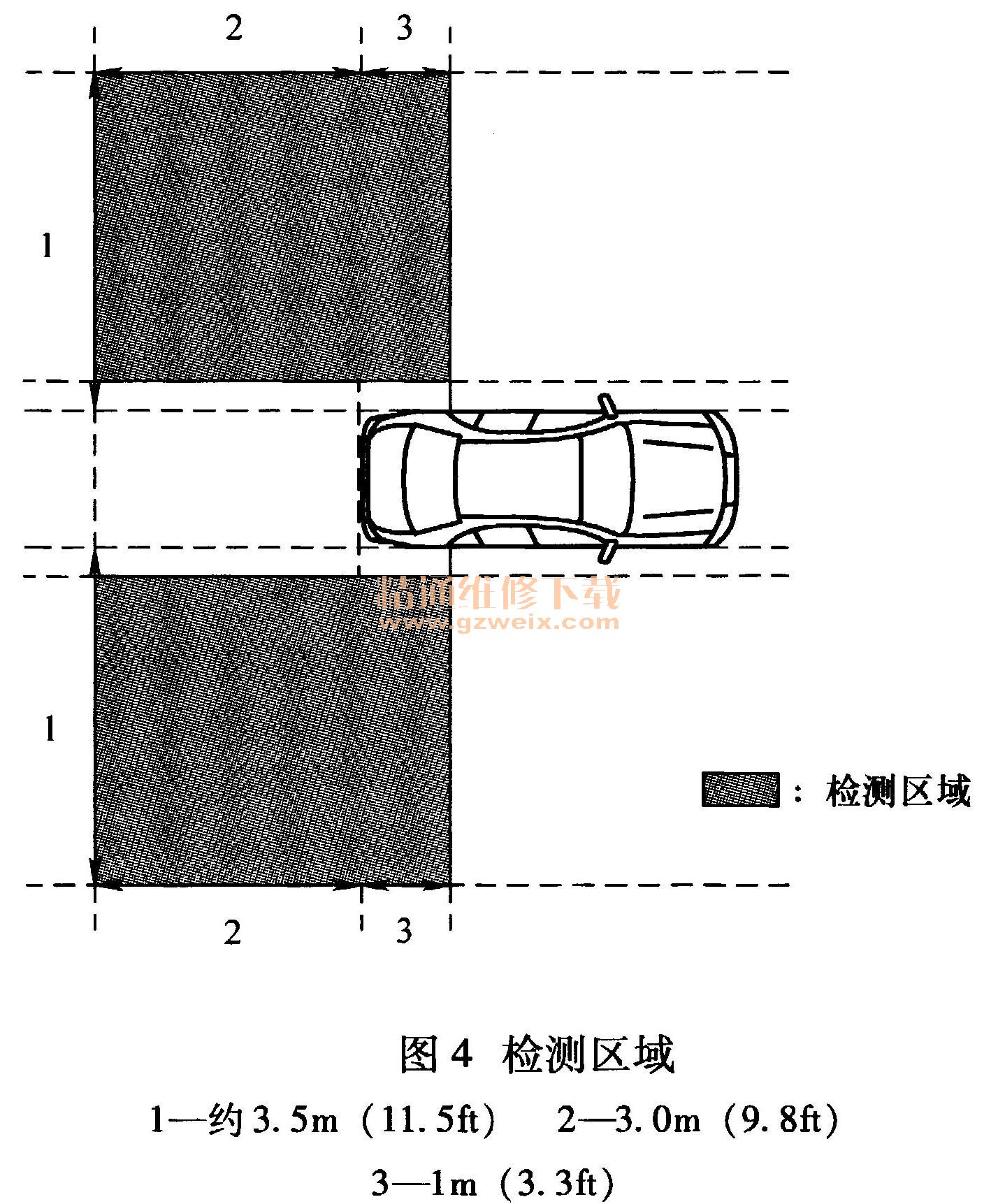

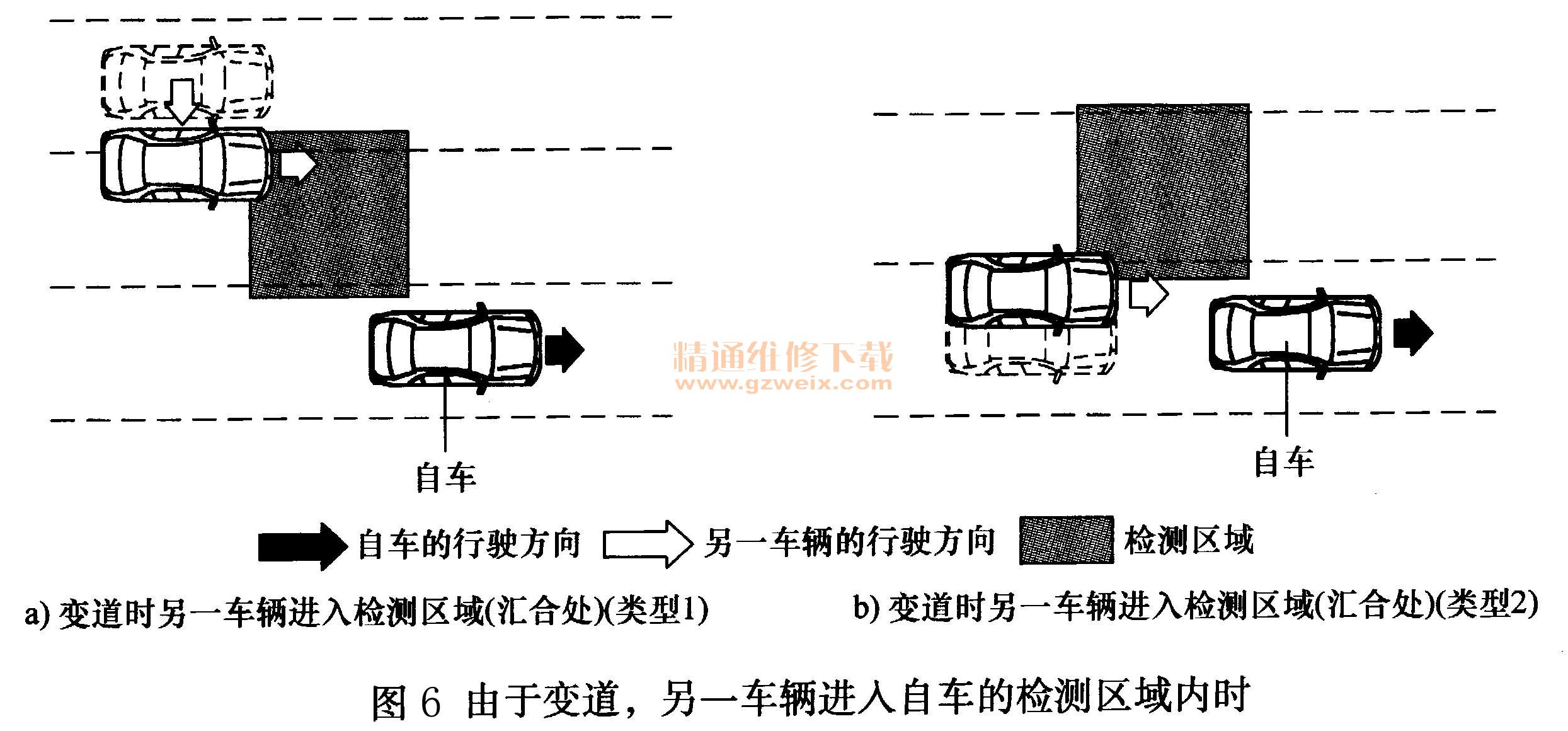

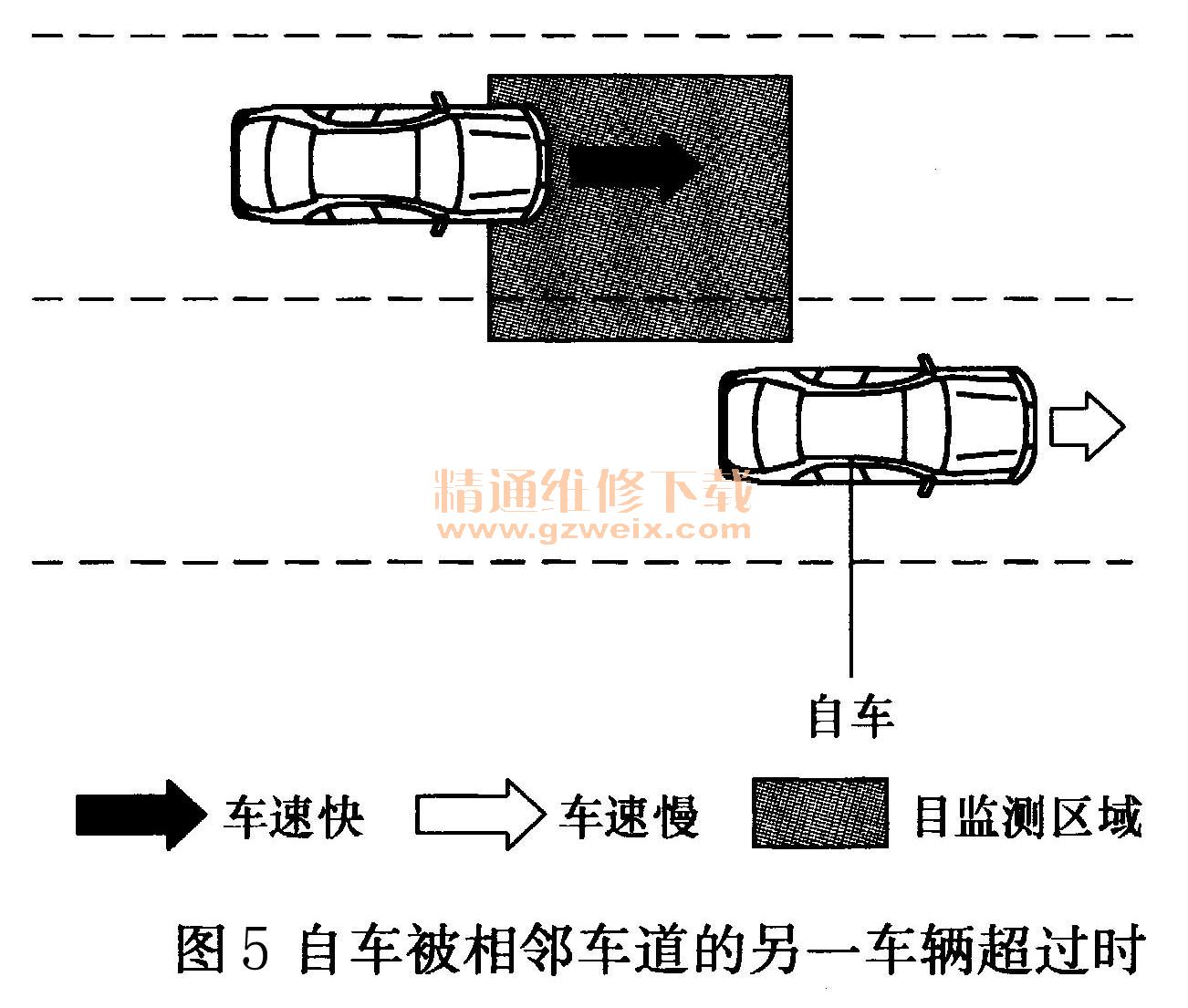

    盲区监视系统可以检测到检测区域中的车辆。左侧和右侧盲区监视传感器形成的检测区域如图4~图6所示。





    3.工作原理与构造
    盲区监视传感器(图7):盲区监视传感器由毫米波雷达电路和信号处理电路组成。毫米波雷达采用24GHz波段的频率。

    如下所述,根据反射毫米波雷达提供的信息计算与物体间的距离、方位角和相对速度。
    距离:根据从毫米波雷达发射毫米波到毫米波雷达电路接收到反射的毫米波所经过的时间长度来计算。距离约为50m。
    方位角:根据接收到的毫米雷达波反射的接收角计算。检测角的水平范围约为150°,垂直范围约为20°。
    相对速度:通过使用反射的毫米雷达波的频率变化(多普勒效应)计算。
    提示:多普勒效应使观察者接收到运动物体发射的无线电波,接近观察者时该无线电波频率变高,远离时频率变低。这种现象是由于物体位于远处时,接收无线电波的频率高于无线电源的频率所致。若需要确定雷达轴线,则使用SST。
    根据工作情况,盲区监视系统使用车外后视镜指示灯告知驾驶人另一车辆进人自车的盲区监视传感器检测区域,从而便于确认安全性。
    未操作转向灯开关时,车外后视镜指示灯将会点亮以告知驾驶人另一车辆进人盲区检测区域,存在车辆并且操作转向灯开关时将会闪烁以告知驾驶人。
    盲区监视系统配备了诊断功能,可在多信息显示屏上显示警告信息。
    盲区监视系统工作原理控制图如图8所示。
