雷克萨斯GS460/LS460等车型配置了AA80 E八速自动变速器。AA80 E自动变速器由爱信（Aisin AW）有限公司生产，爱信型号TL-80SN，这种自动变速器结构紧凑，轻质且性能高，如图1所示。

    一、规范

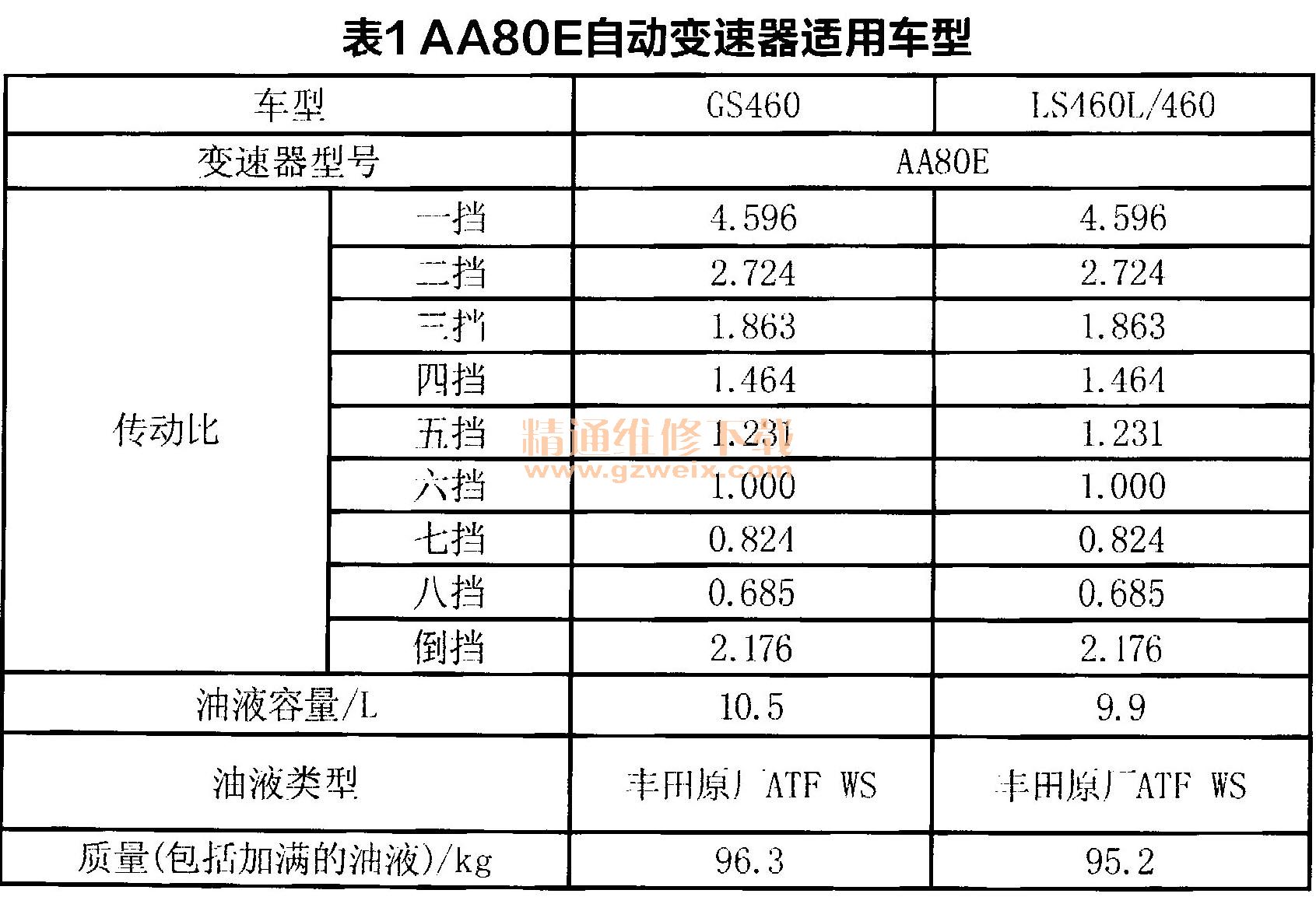

    AA80E自动变速器的适用及配置如表1、表2所示。



    二、液力变矩器

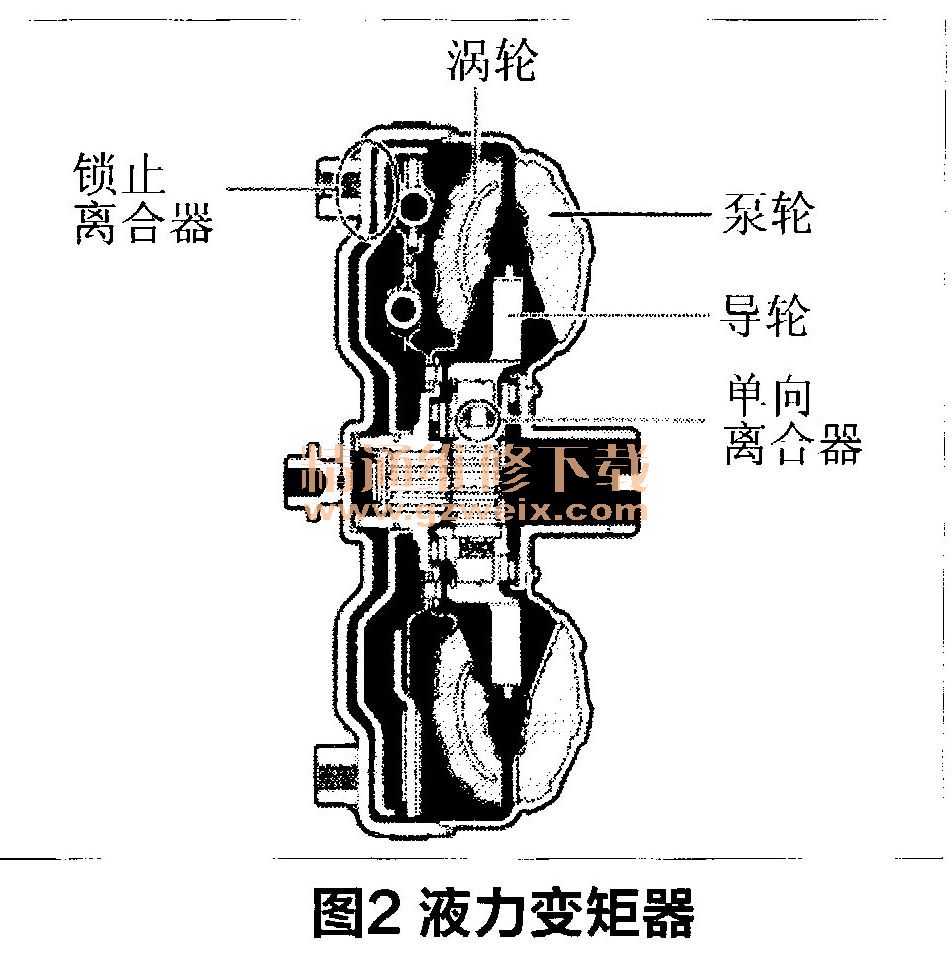

    采用紧凑、轻质且高性能的三元件单级两相型液力变矩器，失速变矩比为1.83。变矩器支持柔性锁止离合器控制，从而提高燃油经济性，如图2所示。

    三、润滑系统
    1．油泵

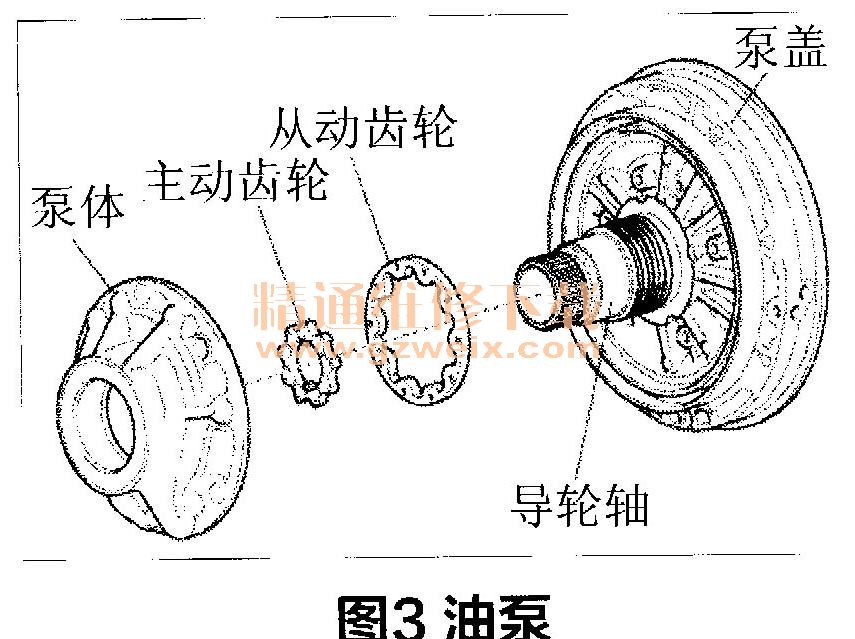

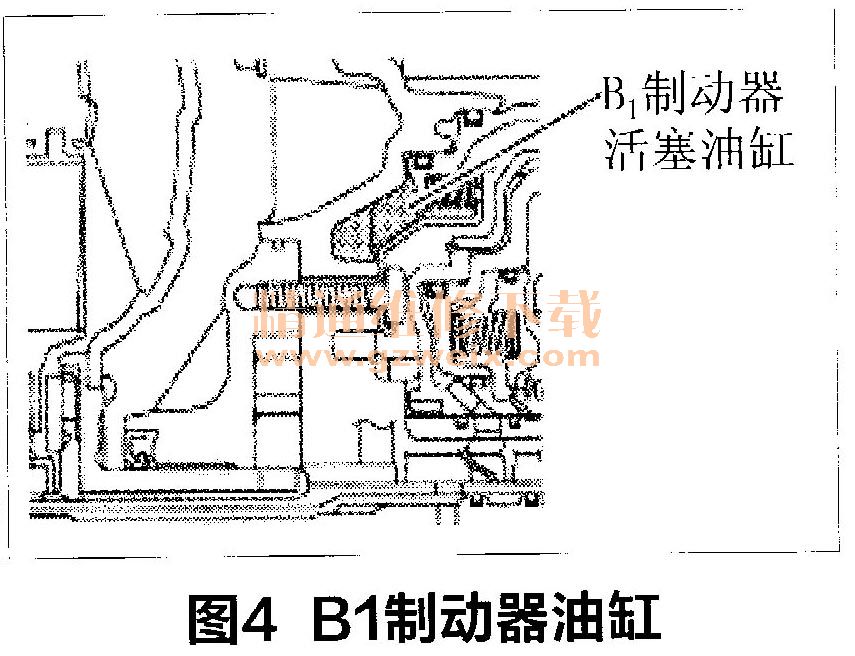

    油泵由发动机操作，它提供工作液压以进行液压控制，泵盖为铝制以减轻重量。采用与B。制动器活塞油缸组成一体的泵盖。如图3和图4所示。

    2．油底壳

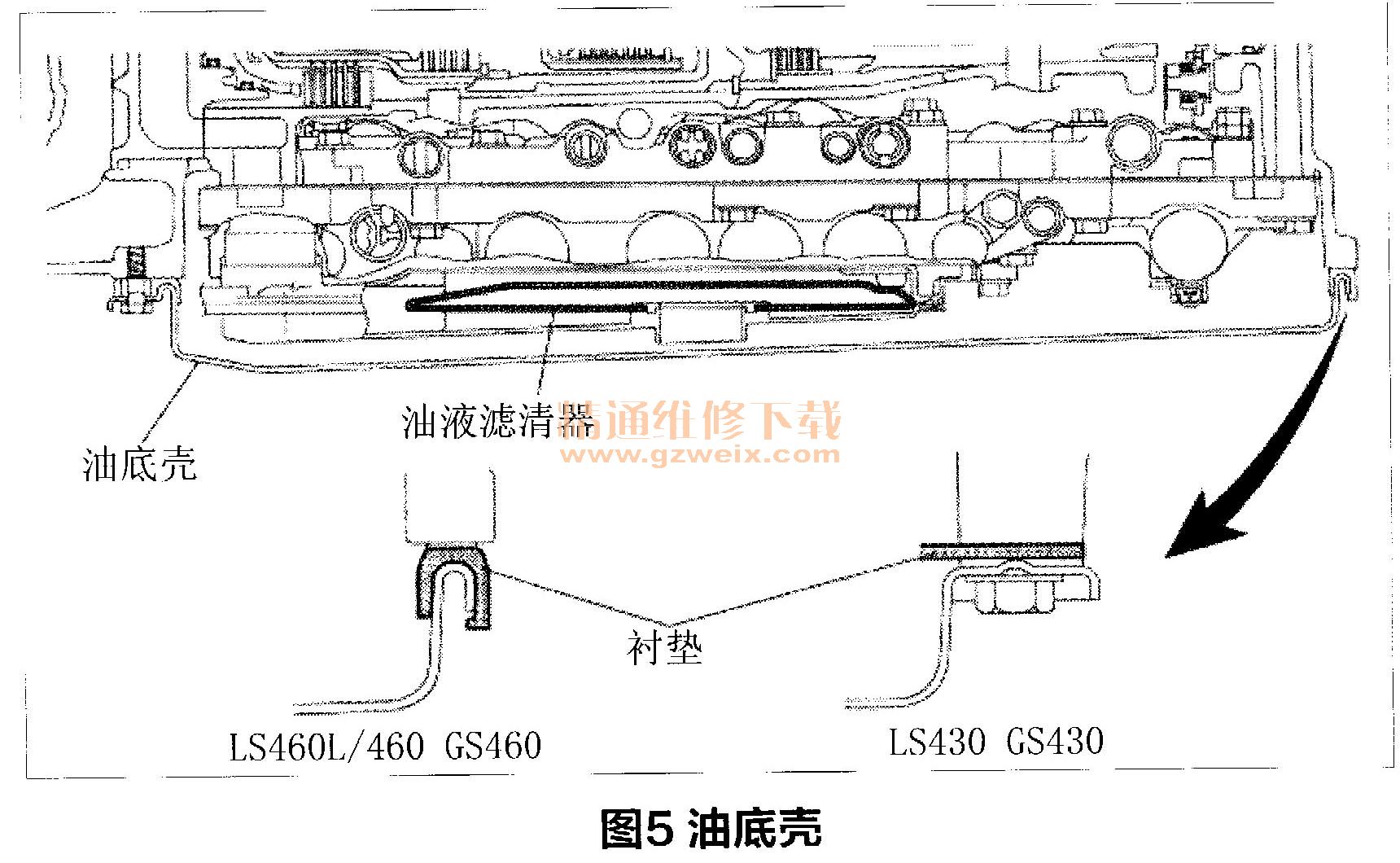

    使用毛毡型变速器油液滤清器，因为其质轻，可提供卓越滤油性能，更加可靠且无需保养。油底壳衬垫由橡胶制成，以提高密封性能，如图5所示。

    3．自动变速器油的加注步骤
    使用ATF WS型自动变速器油以减小ATF的阻力，并通过在实际工作温度范围内降低其黏度而提高燃油经济性。更高油液温度时，砧度与ATF T-IV型相同，确保自动变速器的耐久性。ATFWS和其他类型的ATF不可互换。
    加注步骤采用加油塞、溢流塞、ATF温度传感器和多信息显示屏上的“D”指示灯。向变速器加注ATF后，在适当的ATF温度时拆下溢流塞，放出多余的ATF，以获得适当的ATF油位，如图6所示。有关ATF加注程序的详情，请参见以下维修提示。

    需要加注大量ATF时，例如拆卸和安装油底壳或变矩器后，从步骤（1）开始执行。需要少量ATF时，例如拆卸和安装自动变速器油冷却器管、维修轻微油液泄漏，从步骤（7）开始执行程序。
    （1）举升车辆且保持水平。
    （2）拆下加油塞和溢流塞。
    （3）通过加油塞孔向变速器加注ATF WS型自动变速器油，直至油液从溢流塞孔中溢出。自动变速器必须加注ATF WS型油液。
    （4）重新安装溢流塞。

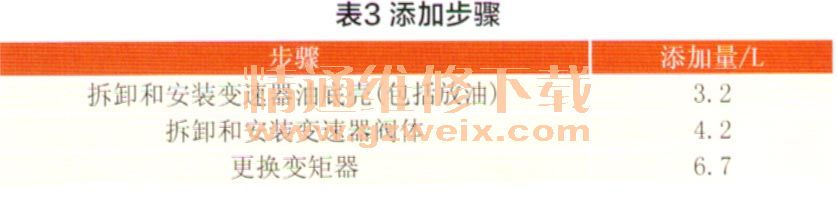

    （5）添加规定量的ATF，规定量由所执行的步骤而定，如表3所示，并重新安装加油塞。

    （6）降下车辆。

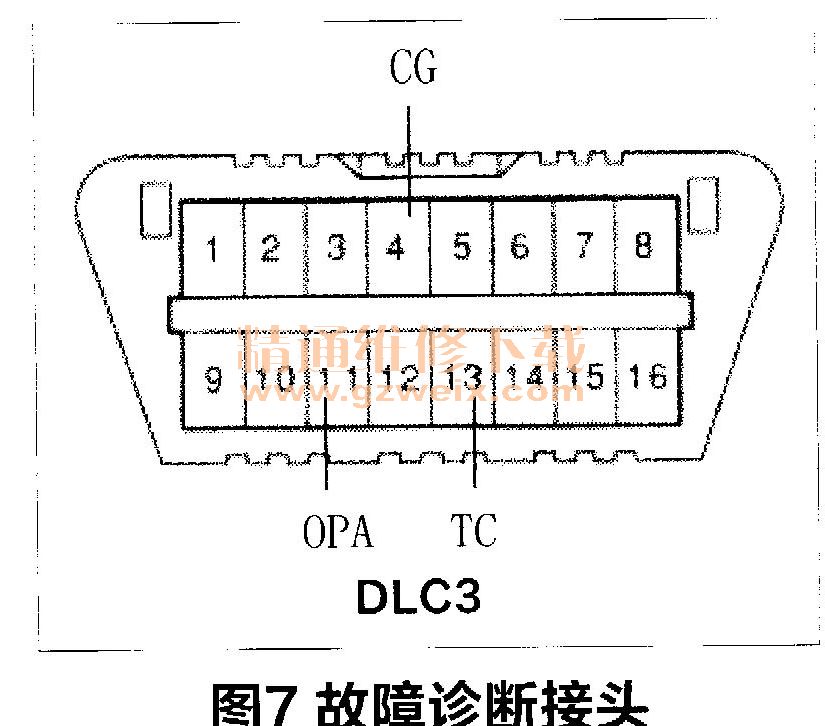

    （7）使用SST（09843-1 8040）短接故障诊断接头（OLC3）的相关端子，如图7所示。不带空气悬架的车型短接端子TC和CG，带空气悬架的车型短接端子TC、Op八和CG。

    （8）启动发动机并使其怠速运转，必须关闭空调开关。
    （9）将换挡杆从P位置移动到S模式位置并缓慢选择各挡S1～S8。然后，将换挡杆移回至P位置。
    （10）将换挡杆换至D位置，然后在N和D之间快速来回移歇（每1．5S至少一次）至少65。这将激活自动变速器油液温度检测催式。此时多信息显示屏上的“D”指示灯持续亮起25，然后熄灭。
    （1的将换挡杆移回尸位置，并断开端子TC。对于带空气悬架旷车型，程序完成之前，请勿从OLC3的端子OpA和CG断开SST。
    （12）发动机怠速以使ATF温度升高。
    （13）多信息显示屏上出现“D”指示灯后，立即用举升机举升车辆。

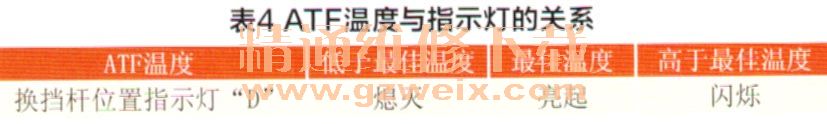

    如表4所示，视ATF温度而定，多信息显示屏上的“D”指示灼亮起或闪烁。

    （14）拆下溢流塞并调整；由液量。如果ATF溢流，请进行步骤（17），如果ATF不溢流，请进行步骤（15）。
    （15）拆下加油塞。
    （16）通过加油塞孔加注ATF，直至油液开始流出溢流塞孔。
    （17）当ATF溢流减缓为滴流时，安装溢流塞和新衬垫。
    （18）如果加油螺塞己拆下，重新安装加油塞。
    （19）降下车辆。
    （20）将发动机开关置于OFF位置，使发动机停机。在带空气悬架的车型上操作时，断开DLC3的端子OPA和CG。
