宝马X5M(E70)、X6和X6M(E71)加装LED前照灯
来源:汽车维修技师  作者:佚名  2015-01-28 09:10:39

    1.加装套件
    加装套件编号:63前照灯LED加装套件。图1所示。

    2.准备工作
    加装前的准备工作如表1所示。

    3.线路连接图

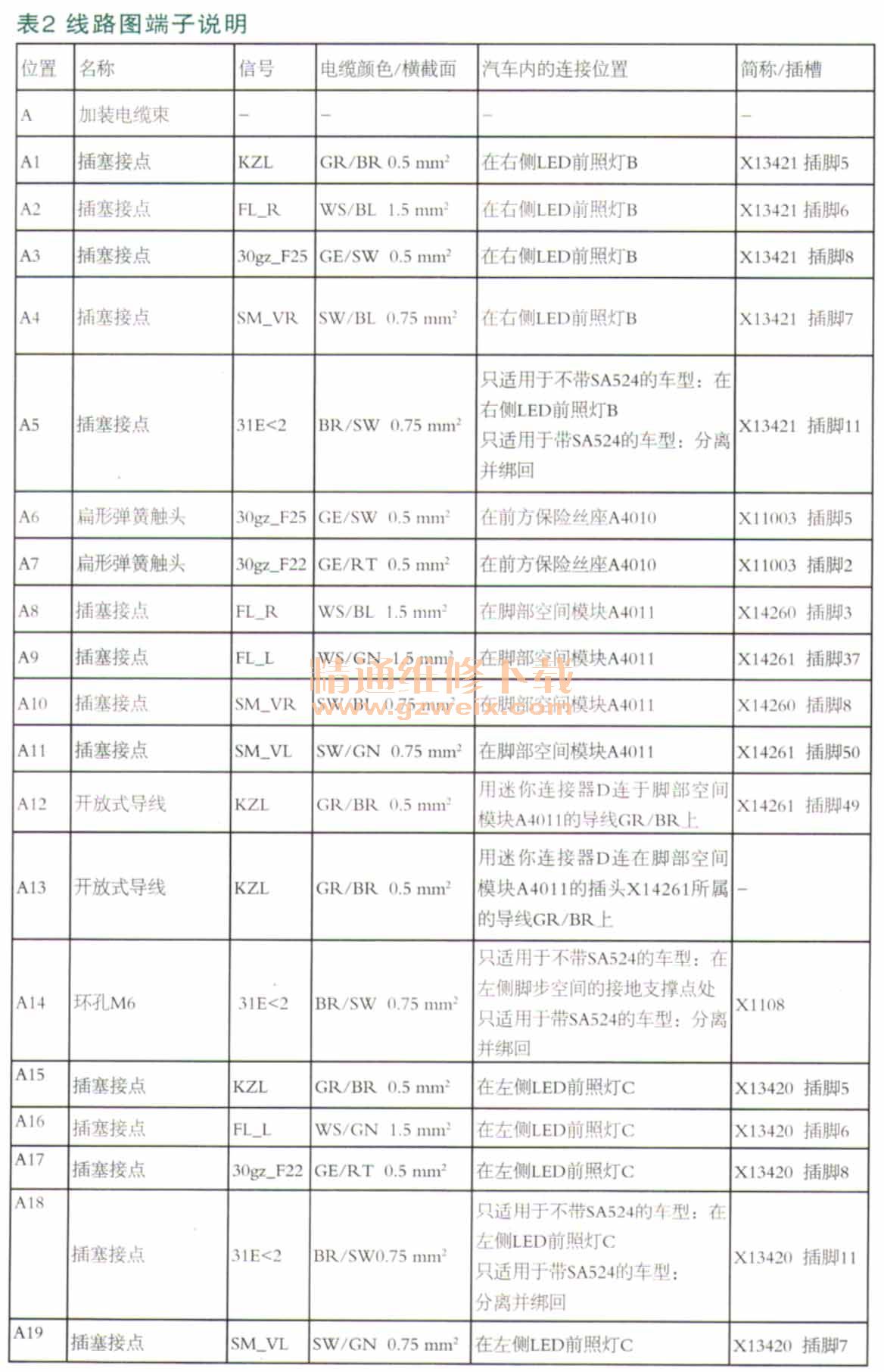

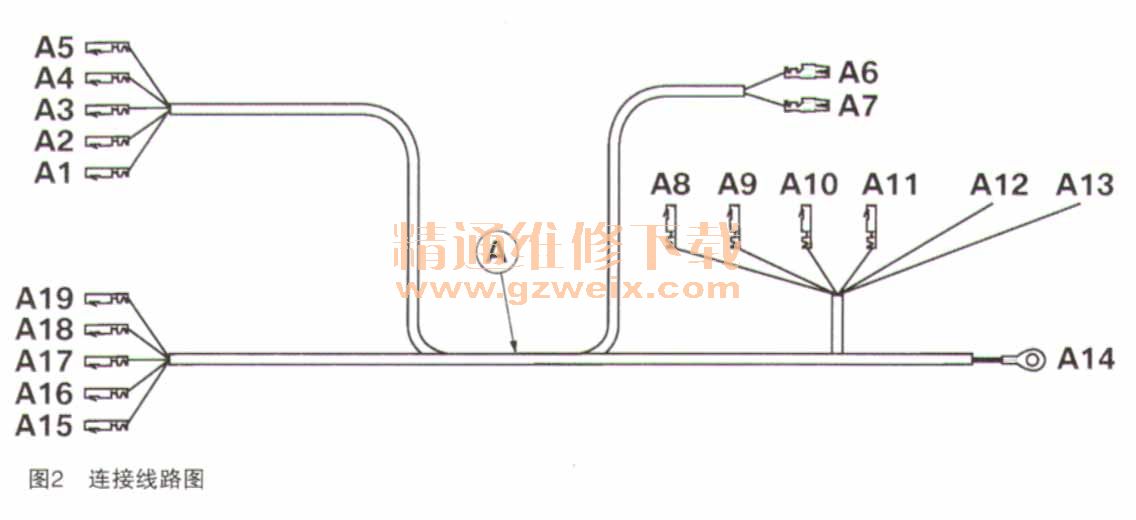

    线路连接图如图2所示,端子说明如表2所示。



    4.安装和布线示意图

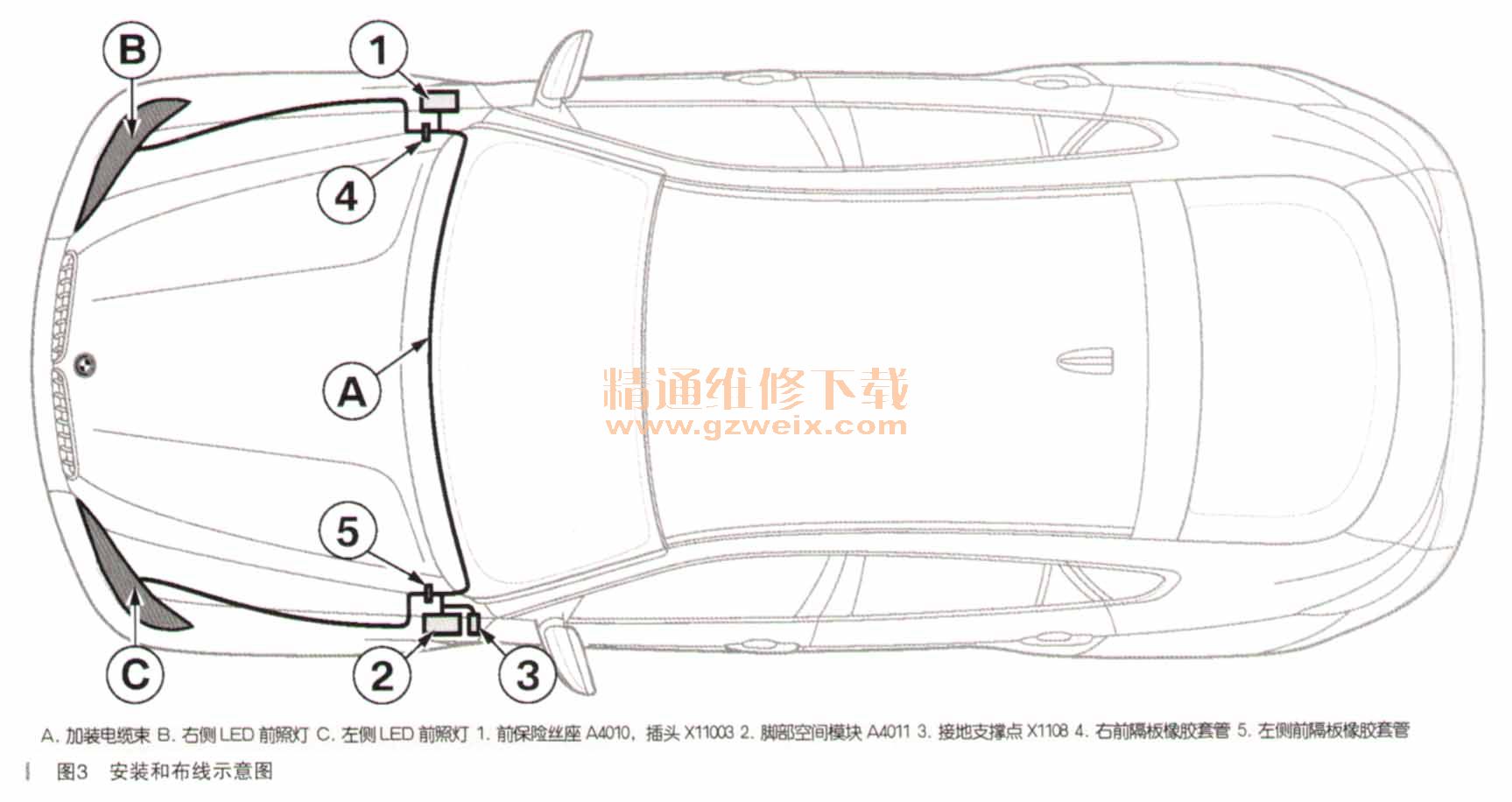

    安装和布线示意图如图3所示。

    5.安装和连接加装电缆束
    将支路A6和A7接人位于前保险丝座(1)的插头X11003 ( 6极SW)中(如图4所示):

    ·支路A6,电缆颜色GE/SW,接入插脚5
    ·支路A7,电缆颜色GE/RT,接入插脚2

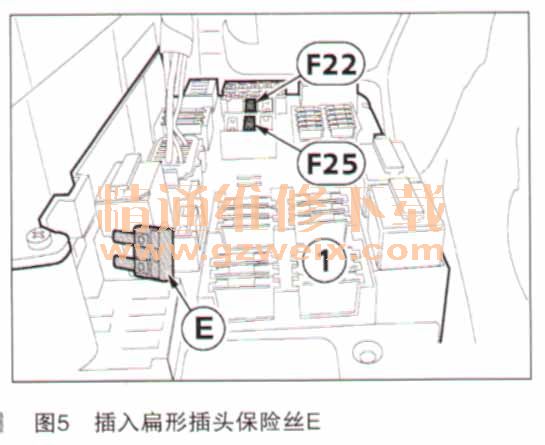

    扁形插头保险丝E插入前方保险丝座(1)的插槽F22和F25,如图5所示。

[1] [2]  下一页
