四、行星齿轮装置
使用两组行星齿轮装置实现八速配置，从而形成八速自动变速器。后行星齿轮装置采用拉威娜（Ravigneaux）式齿轮机构，该齿轮机构由单个行星齿轮内的数对不同直径的太阳轮（中间和后）和行星小齿轮（长和短）组成，如图8所示。
离心液压取消机构用于C1、C2、 C3和C4离合器（表5），从二挡换至三挡、从三挡换至四挡、从四挡换至五挡、从五挡换至六挡以及从七挡换至八挡时将施加这些离合器。
五、离心液压取消装置

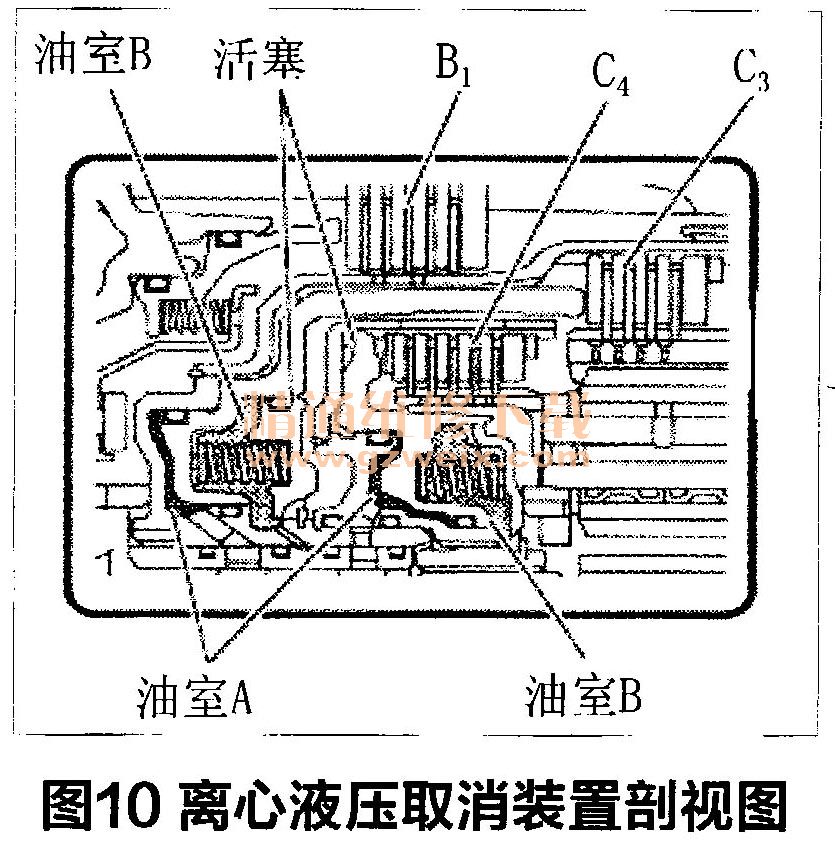

变速器换挡时，离合器接合力受作用于活塞液压室（称为油室A）内油液的离心液压和由阀体调节的原离合器压力影响。为了消除此离心液压造成的影响，油室A的相反侧配备了取消液压室（称为油室B）以抵偿离心液压。因此，离心液压取消机构可使变速器快速响应并平稳换挡，如图9和图10所示。
通过在轴等零件上使用润滑液，可施加相等的离心力，从而取消施加到活塞本身的离心力。因此，通过使用单向球，不需要放出油液，并且可达到高响应度和平稳换挡特性。施加到活塞的液压减去施加到油室B的离心液压等于目标液压（初始离合器压力）。
六、电磁阀、离合器和制动器工作表
电磁阀、离合器和制动器工作情况如表6所示。
