摘要：本文介绍俄罗斯法规关于紧急呼叫系统强制性实施日程表，说明紧急呼叫系统需要满足的一些法规清单及法规的主要内容。根据法规要求，做出了功能框图、结构框图，明确了紧急呼叫系统的电气特性，对调制解调器和喇叭的选用、备用电池的功能作了说明。列出紧急呼叫系统零部件清单，对紧急呼叫系统的工作程序进行说明，讲述紧急呼叫系统开发关键技术。

    1 概述
    随着俄罗斯法规的不断补充、完善，2015年1月1日以后的新车型进入俄罗斯市场，必须具有ERA-GLONASS紧急呼叫（俄罗斯卫星定位系统）功能；已在俄罗斯市场销售的车辆，从2017年1月1日起，也必须配备此系统。为了达到俄罗斯法规要求，计划出口俄罗斯市场的车辆必须配置ERA-GLONASS紧急呼叫系统功能。本文解读ERA -GLONASS紧急呼叫法规并对ERA-GLONASS紧急呼叫系统设计进行分析。
    ERA-GLONASS紧急呼叫系统是当驾驶人员出现碰撞事故及车辆或驾驶员出现异常情况时，自动或人工紧急呼救，诸如紧急呼叫、故障呼叫、信息查询、远程诊断、反盗窃等多个远程信息服务，以保证快速获得救护及帮助。
    ERA-GLONASS紧急呼叫功能，是当M或N类车辆发生碰撞到一定强度（安全气囊引爆）及车内驾驶员或乘员出现紧急情况需要救援时，通过自动及手按按钮发送紧急救援信息到检测服务中心，由服务中心追踪车辆的具体位置并根据接收到的救援服务内容及时实施救援。
    ERA-GLONASS紧急呼叫遵循的法规如下：①Resistance to climatic and mechanical factors（耐气候和机械因素），EMC （Electro Magnetic Compatibility电磁兼容性），GOST R 54618-2011；② Protocol of communication between in -vehicle system and roteback-end（车载系统和遥控后台支持终端之间的通信协议），GOST R 54619-2011；③ In -vehiclesystem （IVS） general requirements（车载系统IVS一般要求），GOST R 54620-2011）；④Functional andprotocol testing（功能和协议测试），GOST R 55530- 2013；⑤ Speakerphone（扬声器），GOST R 55531-2013 ； （6）Collision detection（碰撞检测），GOST R55532-2013；⑦ Communication modules（通信模块），GSM ， UMTS ， tonal modem（色调调制解调器），GOST R 55533-2013；. Navigation module（导航模块），GLONASS（俄罗斯卫星定位系统）／GPS（全球定位系统），GOST R 55534-2013。

    2 紧急呼叫系统法规主要内容
    俄罗斯紧急呼叫系统法规规定了如下一些内容：应用领域，标准引文，术语、定义、符号和缩写词，总则，车载紧急呼叫系统组成，车载紧急呼叫系统功能，车载紧急呼叫系统操作模式，对车载紧急呼叫系统零部件的要求，关于数据交换界面和格式的要求，声音传输期间音频处理品质的要求和规定，对电源供给和能量消耗的要求，车载紧急呼叫系统音频系统接线图，一定工作条件下的耐久性要求，接收设备的频率选择性要求，可靠性要求，结构性要求，人机工程学和技术美学的要求，安全和环保方面的要求，标记，包装，成套交货和配套文档的要求，标识Logo（标志）。

    3 紧急呼叫系统结构

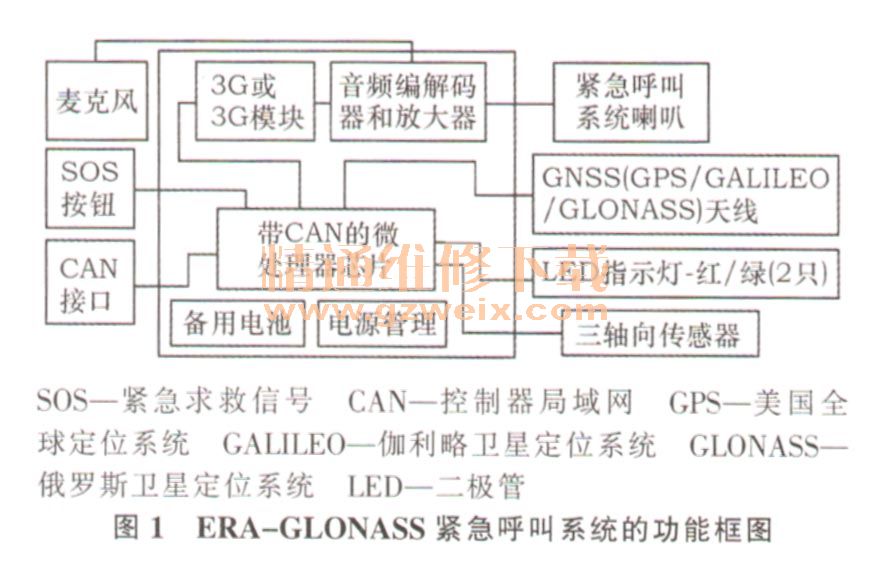

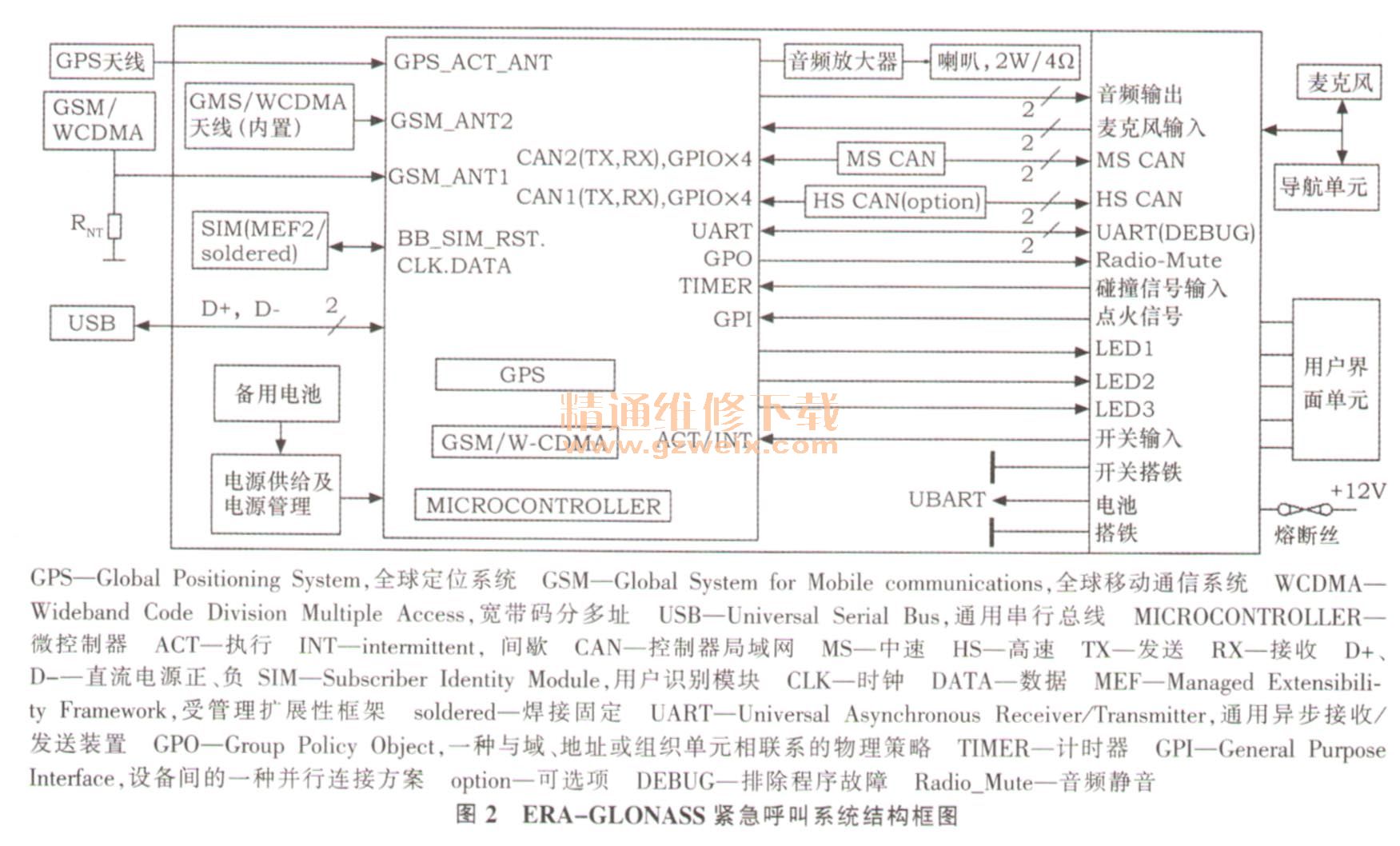

    1）功能、结构框图根据俄罗斯ERA-GLONASS紧急呼叫的法规要求，做出ERA-GLONASS紧急呼叫系统的功能框图，见图1，结构框图见图2。



    对系统结构框图作如下说明：13G语音数据通信单元：内置天线，外置连接天线。双天线系统保证天线可靠。②内置SIM卡。（UPS接收机：外部有源天线接口。④集成音频电路放大器：有内置喇叭。⑤麦克风接口。⑥中速MS CAN （250 kB/s ）或者高速HS CAN （500 kB/s） 。⑦USB 2.0（高速／从模式）。⑧备用电源应能够提供至少10 min的语音和存储管理服务数据的交流，以及对可能的系统电话回拨有30 min的等候时间。⑨按钮接口（3x）。⑩LEDs二极管接口（3x） 。11事故碰撞信号输入。12Radio＿Mute音频静音输出。13点火装置信号输入。
    2）电气特性ERA-GLONASS紧急呼叫系统的额定电压13.5 V，硬件工作电压范围9～16 V， CAN工作电压范围6～16 V，工作温度和储存温度范围－40～85℃，工作电流＜1A、静态电流＜10 mA。
    3）调制解调器调制解调器支持双天线系统以保证备用天线状态，支持3G、2G系统。最大理论传输速度能够达到不同的等级。
    用户识别单元：内置SIM （3G），封装，工作电压IS07816-3 Class级别B （3V）或者Class C （1.8 V ）；工作电流：<50 mA；工作温度：－40～85℃；数据存储：≥10年。
    4）备用电池在紧急状况下，ERA-GLONASS紧急呼叫控制模块断开了同汽车蓄电池的连接，处于点火开关ON状态时，备用电池可以使用。该备用电池可以提供至少10 min的语音交流和存储管理服务数据的交流，以及对可能的系统电话回拨有30 min的等候时间。

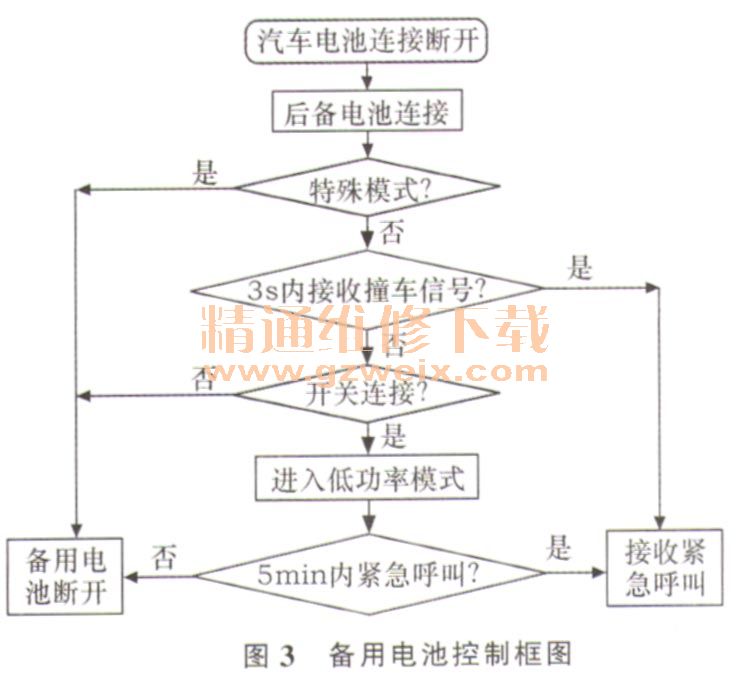

    当蓄电池电源切断后，ERA-GLONASS紧急呼叫控制模块可以通过连接汽车蓄电池被再次供电启动。备用电池控制框图见图3。
