宝马3系加装蓝牙基础免提通话设备
来源:汽车维修技师  作者:佚名  2015-04-19 08:40:47

    车型:加装带有USB接口/音频接日的蓝牙基础免提通话设备的E90、E91,从2010年3月起,只适用于带有SA 606(商务版导航系统)没有SA 6FL的汽车或带有SA 609(专业版导航系统)没有SA 6FL的汽车。
    加装套件编号·:84 64 0 441 949蓝牙基础免提通话设备;65 41 2 152528带有USB接口/音频接口的蓝牙基础免提通话设备。
    一、部件一览图
    改装部件如图1、图2所示。



    二、准备工作
    准备工作如表1所示。

    三、电路连接
    电路连接如图3所示,端子说明如表2所示。

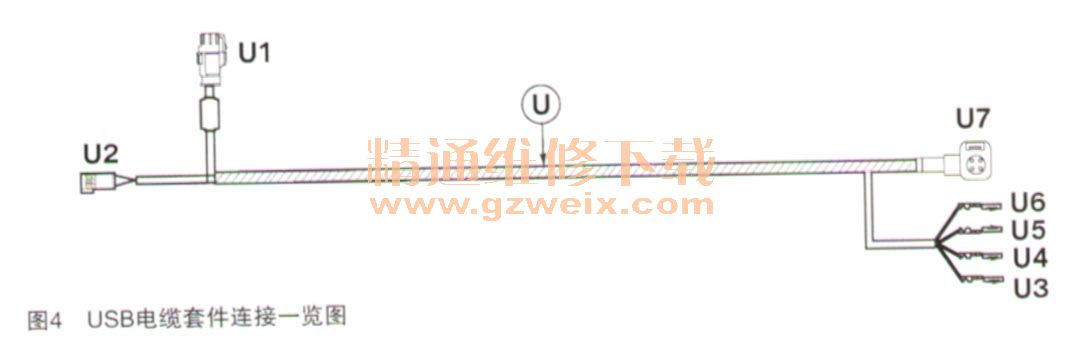

    四、USB电缆套件连接一览图(仅在使用带有USB接口/音频接口的蓝牙基础免提通话设备加装套件的时候)

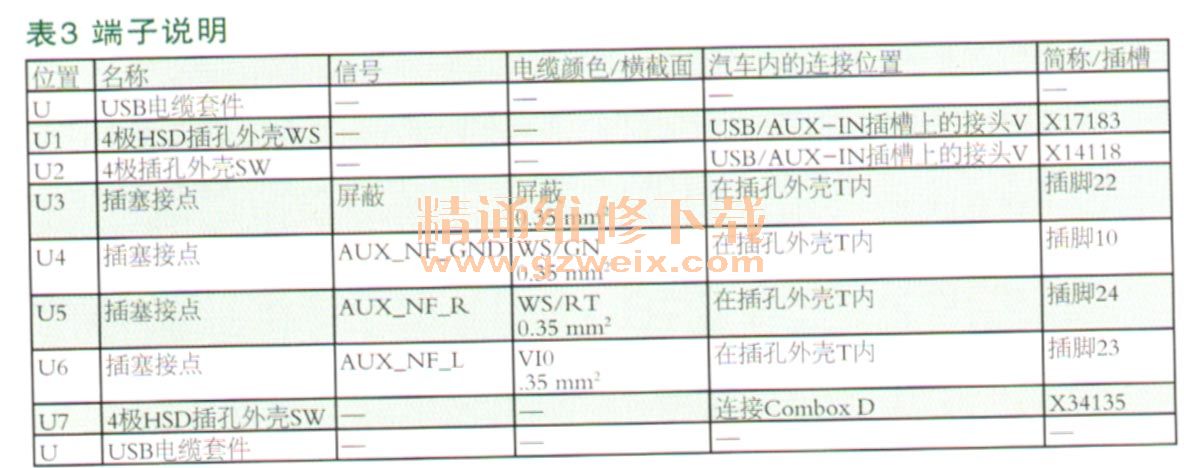

    USB电缆套件连接一览图,如图4所示,端子说明如表3所示。

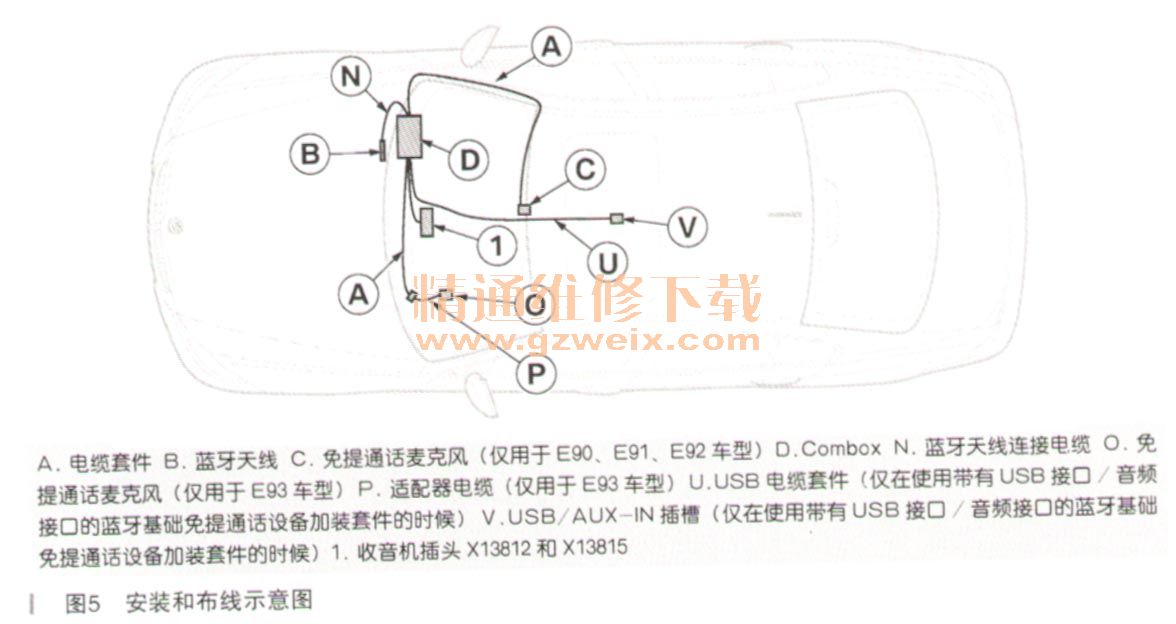

    五、安装和布线示意图
    安装和布线示意图,如图5所示。

    六、收音机上的电缆套件
    将下列电缆从收音机插头X13812(16极SW)中拉出并接入插孔外壳J中(如图6所示):

    ·电缆,电缆颜色红色/绿色,从插脚15中拔出插入插孔外壳J插脚1中
    ·电缆,电缆颜色棕色,从插脚12中拉出插入插孔外壳J插脚2中
    支路A1和A2接入X13812插头中(如图7所示):

    ·支路A1,电缆颜色为红色/绿色,接入插脚15
    ·支路A2,电缆颜色为棕色,接入插脚12支路A3接入插孔外壳.T
    把LWL护罩X13815(2极SW)从收音机插头X13812 ( 16极SW )中松脱出来。
    从LWL护罩 X13815插脚2中拉出露出的LWL,并接入支路A4,电缆颜色为橙色。把LWL护罩X13815夹紧在插头X13812中。
    解锁和拉出支路A5的LWL连接器(1)并接入已被拉出的LWL(2 ),如图8所示。将X13812插头(16极SW)插接在收音机上。
