七、安装和连接Combox
    BMW AG，慕尼黑01 292210822 4/2011 （ Z/Z ） 11仅在使用带有USB接口／音频接口的蓝牙基础免提通话设备加装套件的时候。

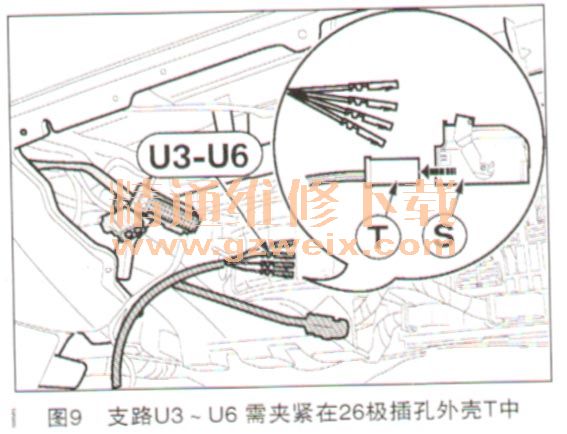

    支路U3～U6需夹紧在26极插孔外壳T中（如图9所示）：

    ·支路U3，屏蔽，接入插脚22
    ·支路U4，电缆颜色白色／绿色，接入插脚10
    ·支路U5，电缆颜色白色／红色，接入插脚24
    ·支路U6，电缆颜色紫罗兰色，接入插脚23
    ·推开插孔外壳T上的盖罩S，并插入Combox 17中
    1．所有车型

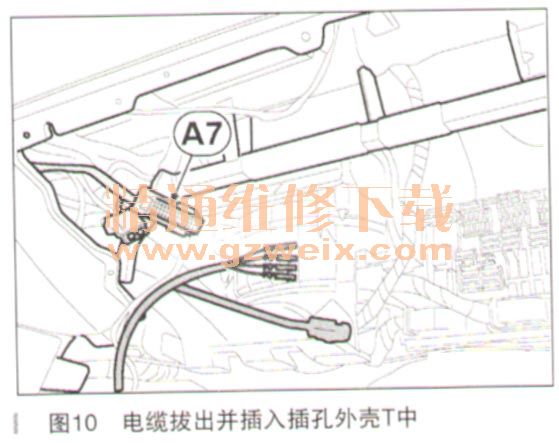

    将电缆按如下方法从支路A7中拔出并插入插孔外壳T中（如图10所示）：

    ·从插脚1插入插脚25
    ·从插脚19插入插脚12
    ·从插脚21插入插脚11
    ·从插脚36插入插脚14
    ·从插脚17插入插脚1
    2．仅限在I面板上无杯托的车型
    26极接头（1）必须在所示方向上，Conibox D由六角螺栓H、六角螺母I在支架Combox E上拧紧，如图11所示。

    3．仅限在I面板上有杯托的车型
    26极接头（（1）必须在所示方向上，Combox D由六角螺栓H、六角螺母I以及两条电缆绑带L 固定在支架Combox E上，如图12所示。

    所有车型，直径为4mm的2个孔（2）设置在仪表板支架上已测量的位置处，如图13所示。

    左侧杂物箱的固定点（1）作为出口点。
    铺设支路A6和A7去往杂物箱的安装位置。
    铺设支路U7去往杂物箱的安装位咒（仅在使用带有USI3接C／音频接口的蓝牙基础免提通话设备加装套件的时候）。
    将下列支路套在Combox D上：
    ·支路A6（2极LWL外壳SW）
    ·支路S（26极插孔外壳GN）
    支路U7 （4极HSD插孔外壳SW，仅在使用带有USB接口／音频接口的蓝牙基础免提通话设备加装套件的时候）。
    Combox支架E首先要紧紧固定，之后把杂物箱从仪表板支架上拉开。
    把Combox支架E从仪表板上推开。Combox支架E的左侧边缘（2）必须精确地贴在支柱的左侧边缘（1）上（如图14所示）。

    Combox支架E通过半圆头埋头螺钉G松散地固定在之前钻的孔（1）上。

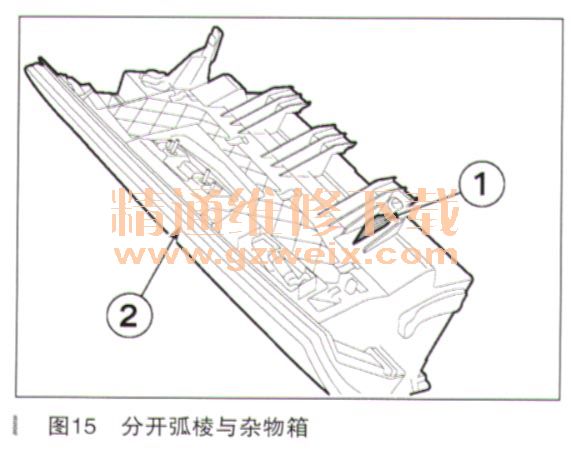

    把弧棱（1）与杂物箱（2）分开（如图15所示）。

    八、安装和连接USB/AUX-IN插槽（仅在使用带有USB接口／音频接口的蓝牙基础免提通话设备加装套件的时候）

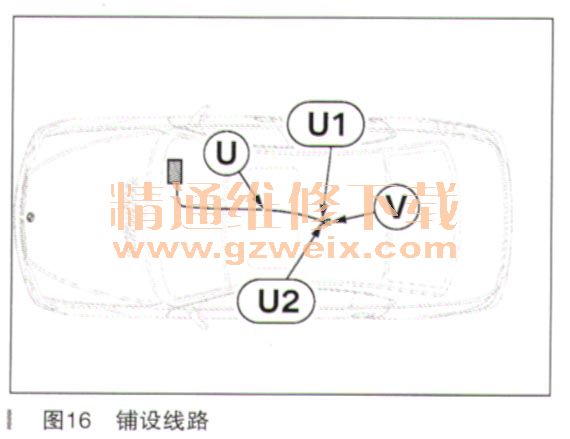

    把支路U1（4极HSD插孔外壳WS）和USB“U”的电缆套件U2 （4极插孔外壳SW ）铺设在中控台下，并通往USB/AUX-IN插槽的安装地点V（如图16所示）。

    支路U1和U2接入在USB/AUX-IN插槽V上（如图17所示）。USB/AUX-IN插槽V在中控台内夹紧。
