宝马3系加装蓝牙基础免提通话设备
来源:汽车维修技师  作者:佚名  2015-04-19 08:40:47

    十一、安装和连接免提通话麦克风(只适用于E93车型)只适用于带SA 620的车型
    将插头X3564从免提通话麦克风(1)中拔下并绑回。

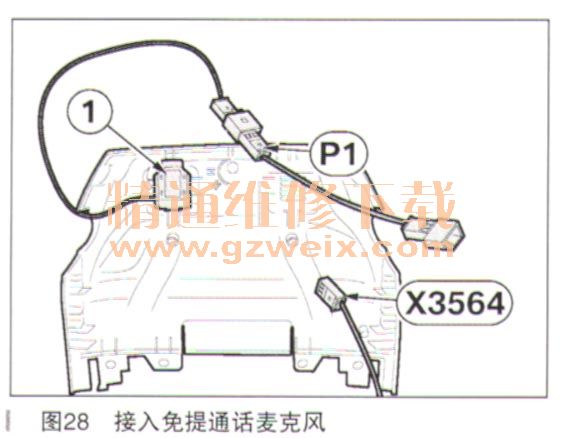

    支路P1 (3极销钉外壳SW)接入免提通话麦克风(1)内(如图28所示)。

    免提通话麦克风。和转向柱护板R将不再使用。
    1.只适用于不带SA 620的车型
    将左侧孔板(1)从转向柱护板R上松脱开来。

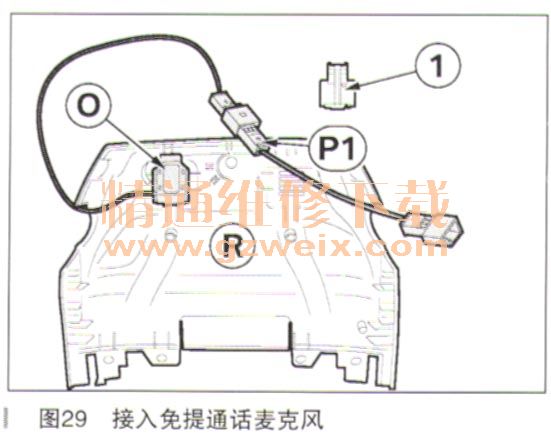

    支路P1(3极销钉外壳SW)接入免提通话麦克风。内并夹紧在转向柱护板R内(如图29所示)。

    2.所有车型

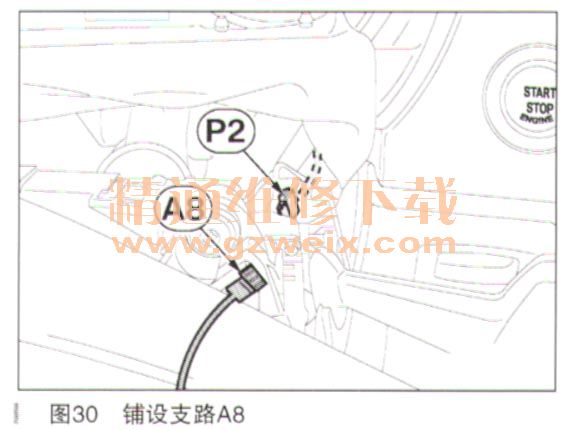

    把支路Aft(3极销钉外壳SW)铺设在转向柱石侧处,并接入支线P2(3极销钉外壳SW)内(如图30
    安装转向柱护板(未显示)。

    十二、结尾工作和编码
    加装系统与编程和编码有关。
    ·导线连接汽车蓄电池接线柱
    ·借助ISTA系统进行汽车测试,注意故障存储器的记录,必要时进行操作
    ·切换至汽车编程ISTA/P
    ·通过路径“更换装备”选择加装“基础蓝牙免提通话设备”并执行制定的方案措施
    在使用蓝牙基础免提通话设备加装套件的时候必须进行编码加装(SA644)。在使用带有USB接口/音频接口的蓝牙基础免提通话设备的时候需要实施两个编码(加装Cornbox(SA644),加装USB/音频(SA6FL))。
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·在汽车上登陆移动电话
    ·进行基础蓝牙免提通话设备的功能测试
    ·按照人意组装汽车
    十三、电路图
    改装电路如图31所示。
