从振荡器上去掉端子簧并拆卸振荡器。
    不得再次使用端子簧。
    适用于所有车型：

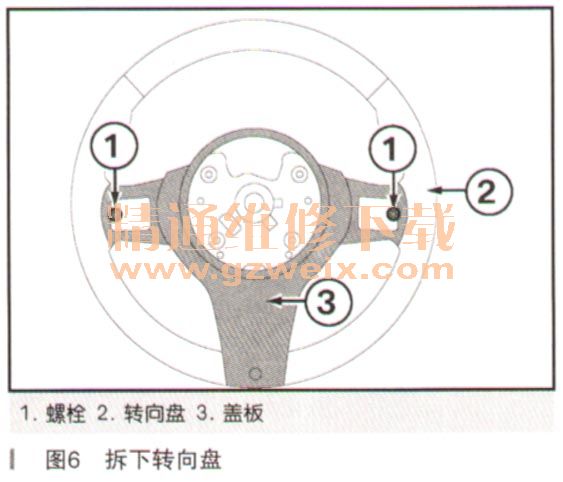

    松脱和去掉转向盘背面的螺栓，如图6所示。

    去掉后方盖板。
    去掉转向盘。
    4．安装M Performance转向盘

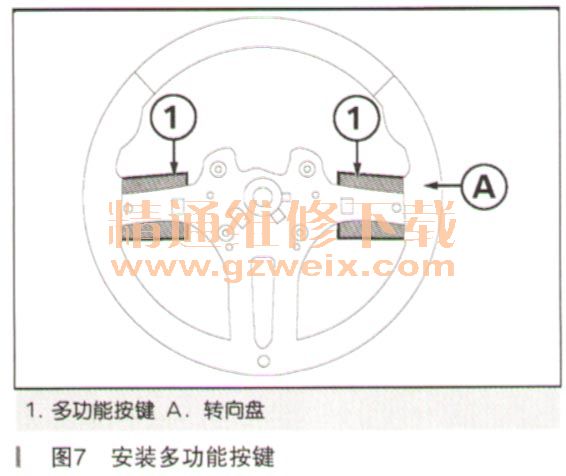

    将多功能按键置于MPerformance转向盘下方，如图7所示。

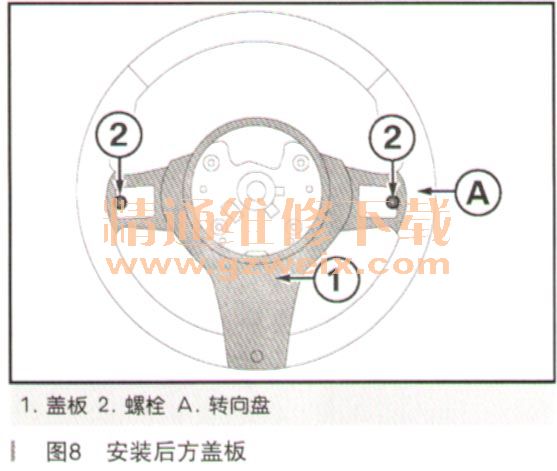

    安装后方盖板，并将螺栓穿过MPerformance转向盘拧入多功能按键中，如图8所示。

    仅限配有变道警报（SA 5AG ）或道路偏离警报（SA 5AD ），或DRIVING ASSISTANT（SA 5AS）时：

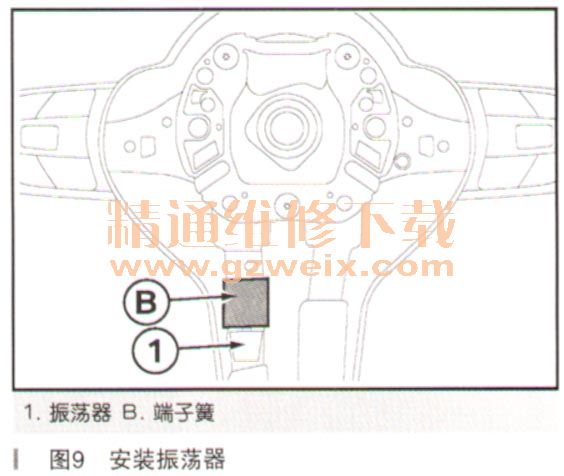

    如振荡器上有一个泡沫塑料块，须将其再次安上，如图9所示。

    安装振荡器，并用附送的端子簧固定。

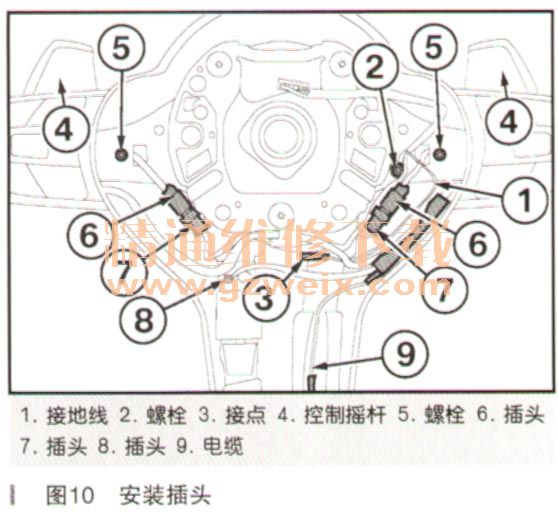

    适用于所有车型（如图10所示）：

    必须在M Performance转向盘A中沿用相同的系列转向盘布线。
    放入电缆束。
    用螺栓（2）固定接地线（1）并插在接点（3）上。
    仅限配有运动自动变速器（SA2TB）的控制摇杆时：
    用螺栓（2）固定控制摇杆（4）。
    将插头（6）和插头（7）连在一起并插入支架。
    仅限配有变道警报（SA 5AG ）或道路偏离警报（SA 5AD ），或DRIVING ASSISTANT（SA 5AS）时：
将插头（8）插入振荡器。
    仅限配有转向盘加热装置（SA248）时：
    将电缆（9）放入塑料泡沫中不将其连接。
      适用于所有车型：

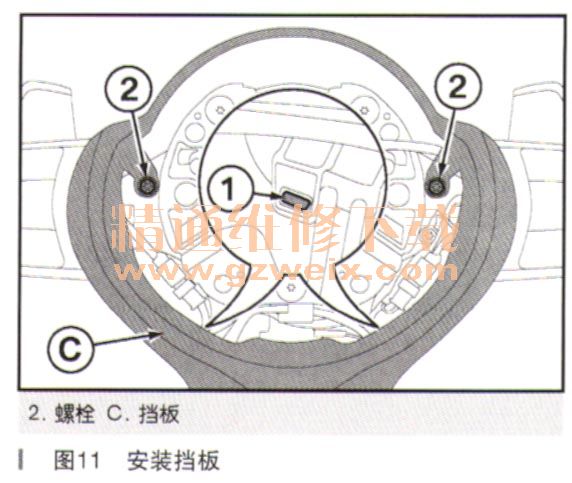

    安装M Performance挡板，并在两侧插上夹子，如图11所示。

    用螺栓固定M Performance挡板。

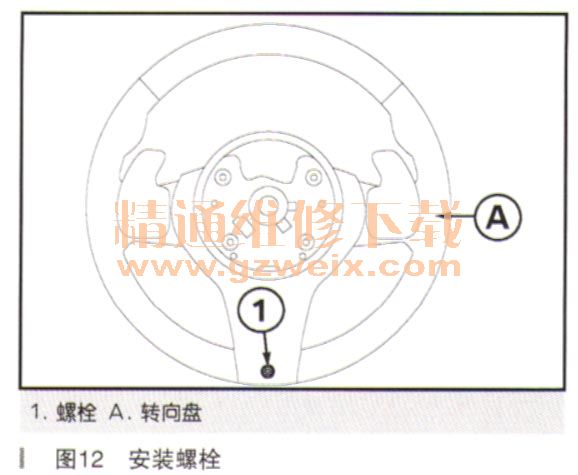

    将螺栓拧入M Performance转向盘的背面，如图12所示。

    5．收尾工作和编码
    加装系统与编码无关。
    根据ISTA编号32 33…安装M Performance转向盘。
    导线连接汽车蓄电池接线柱。
    执行功能测试。
