五、后轴安装工作
    1．仅适用于安装有16”制动器防护板的车型

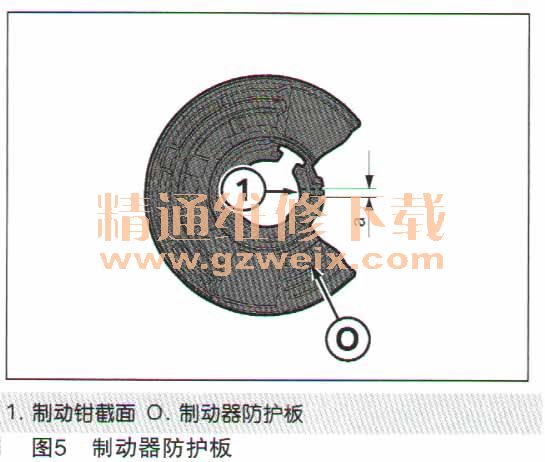

    在制动钳截面中心处，使用合适的工具在制动器防护板上以间距a约为10mm切出两个切口，如图5所示。

    使用通用的宝马防腐蚀材料处理切口边缘。
    从法兰毂夹下方由下往上推入制动器防护板末端，然后向左旋转制动器防护板，如图6所示。

    按压法兰毂夹上方的制动器防护板末端，如图7所示。

    必要时，重新拉直弯曲部件。
    将固定环穿过制动器防护板的缝隙，并旋转固定环直到它完全在制动器防护板前，如图8所示。

    利用六角螺栓P将制动器防护板紧紧拧入轴。
    按照ISTA编号34 41 220，安装手动制动块。
    2．适用于所有车型
    按照ISTA编号安装下列部件：
    ·按照ISTA编号34 11 220，安装后方轻质制动器底板K
    ·按照ISTA编号34 11 000，安装后方轻质制动面R
    ·按照ISTA编号34 11 519，使用六角螺栓N安装后方制动钳L和M
    ·按照ISTA编号34 35 001安装后方轻质制动面探针Q

    六、收尾工作和编码
    加装系统与编码有关。
    ·导线连接汽车蓄电池接线柱
    ·按照ISTA编号34 00 050，利用DSC使制动系统通风
    ·按照ISTA编号36 10 300，安装前后轮毂
    ·加装软件服务站（SSS），在路径“加装／运动制动器”上编码
    ·进行快速测试
    ·执行功能测试
