标致3008电子驻车制动系统FSE结构与原理
来源:汽车电器  作者:佚名  2015-08-05 08:09:48

    神龙汽车有限公司生产的东风标致3008都市SUV轿车于2013年1月上市销售,在所有级别车型上均配备电子驻车制动系统,该系统作用在后制动卡钳上。
    电子驻车制动系统具有以下功能:①驻车制动;②紧急制动(动态制动);③切断点火后的自动制动施加;④当车辆驶离时的自动制动释放;⑤停车时监控车辆的移动。
    通过多功能显示屏可以取消自动制动施加和释放功能(根据车型)。如要手动释放电子驻车制动,在点火开关接通时,踩下制动踏板并拉电子驻车制动控制拉杆。如果点火开关断开,则无法释放驻车制动。如果驾驶员忘记驻车制动且驾驶员侧车门打开,系统将发出报警声并在多功能显示屏上显示提示信息。

    1 电子驻车制动系统各部件结构
    1.1电子驻车制动控制ECU模块(7095)
    电子驻车制动控制ECU模块结构如图1所示。其作用如下:①通过电子驻车制动控制装置(控制拉杆)获得用户施加和释放制动的请求;②向ESP动态稳定性控制系统ECU发送用户施加和释放制动的请求;③根据ESP动态稳定性控制系统ECU所发送的施加和释放制动请求,控制驻车制动器电动机。该模块总成不可拆分。

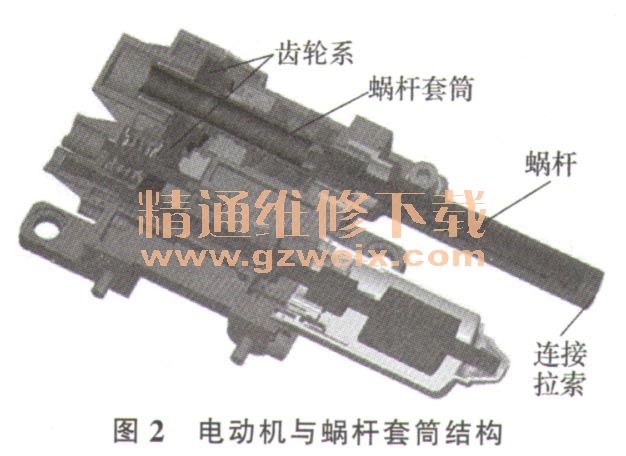

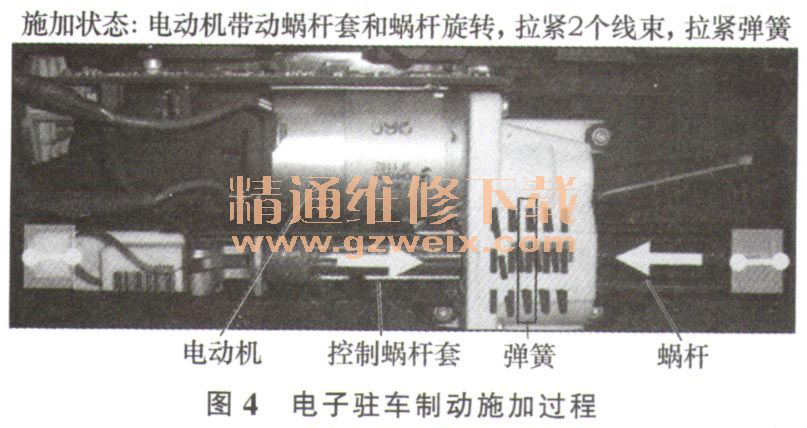

    电动机通过齿轮系驱动蜗杆套筒,进而驱动拉索作用在后制动卡钳上,如图2所示。电子驻车制动释放和施加过程分别如图3和图4所示。

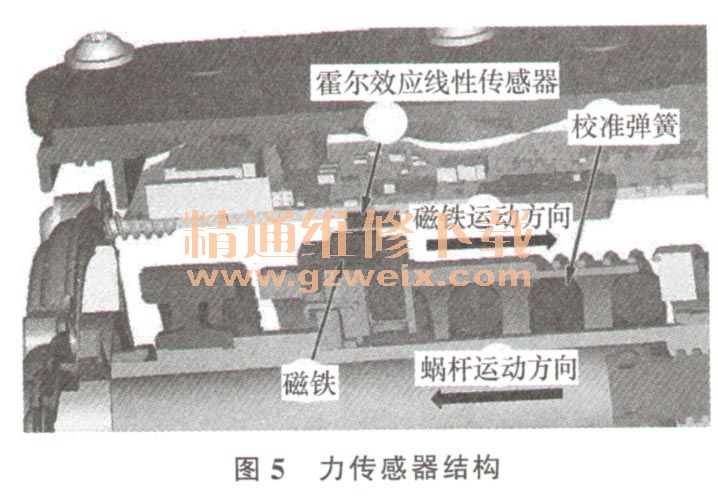

    电子驻车制动控制ECU内部集成了力传感器和位置传感器。力传感器用于测量施加在后制动钳拉索上的力,其结构如图5所示。位置传感器由两个霍尔效应传感器(集成在电路板中)和一个磁靶(与驻车制动器电动机相连)组成,其作用是向电子驻车制动控制ECU发送驻车制动器拉索的位置。

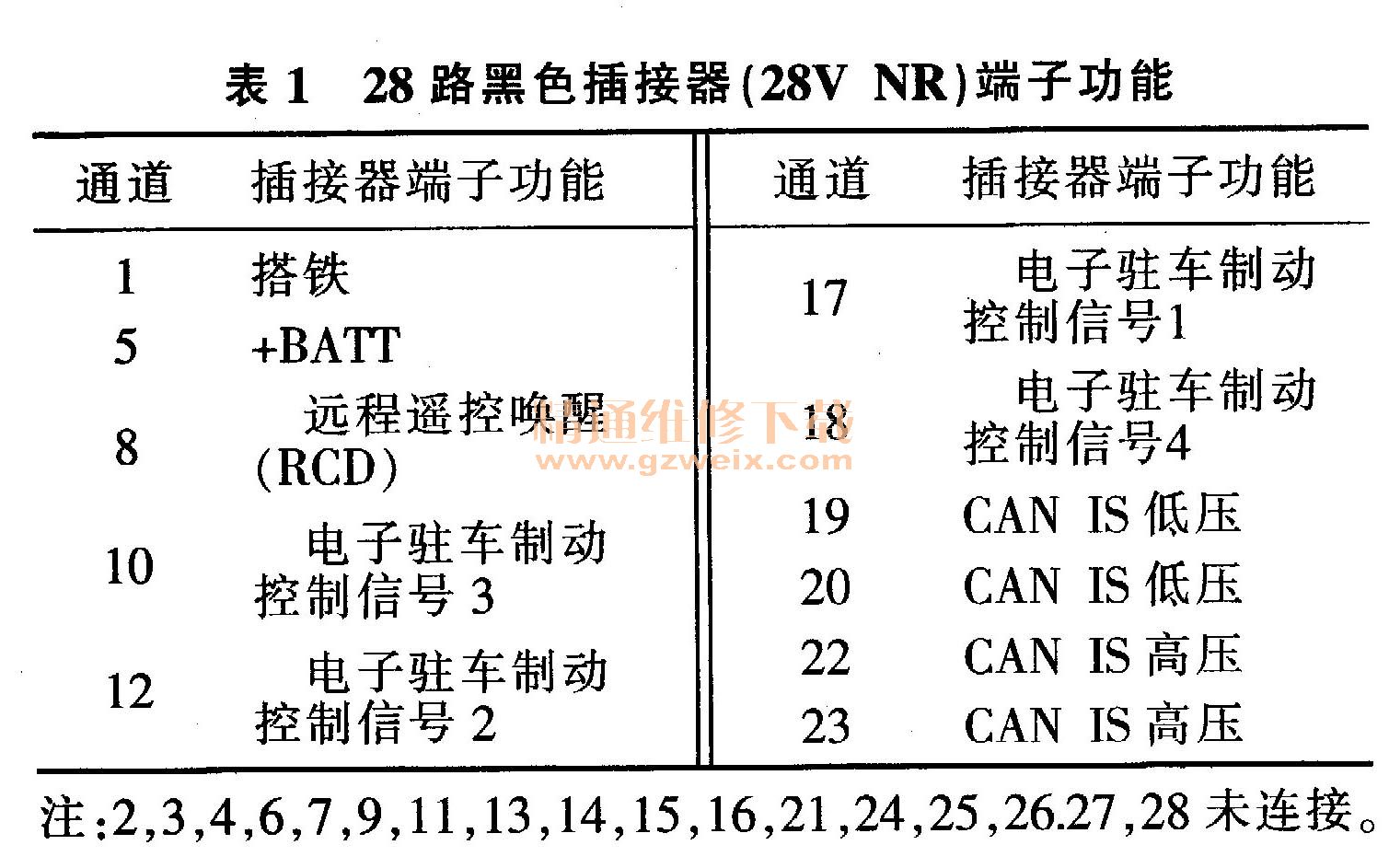

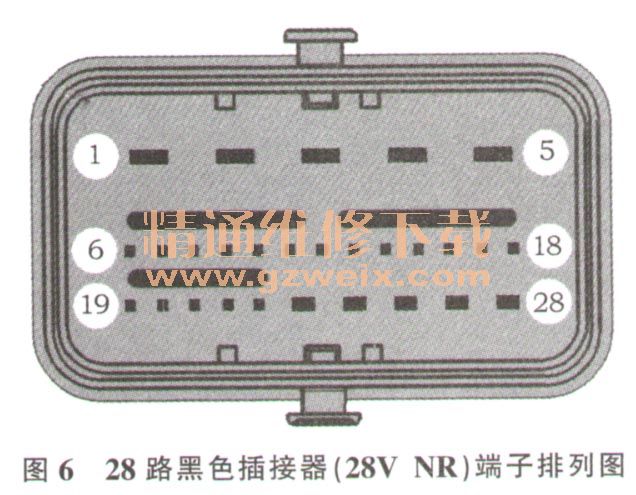

    电子驻车制动控制ECU的工作电压为8.3~17 V。其与外部电气连接为一个28路黑色插接器,如图6所示。插接器端子功能如表1所示。


[1] [2] [3]  下一页
