剖析北京现代第九代索纳塔车新技术
来源:汽车与驾驶维修  作者:佚名  2015-09-24 08:12:05

    二、双离合变速器
    1.结构

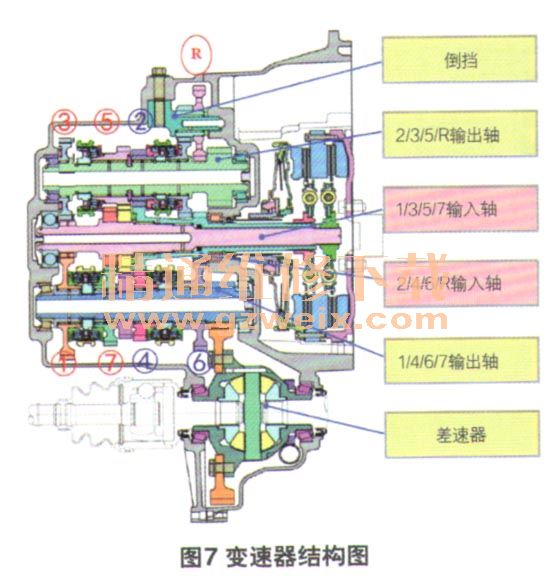

    第九代索纳塔在1.6T车型上首次使用了双离合变速器,这款变速器共有7个前进挡位,采用了3轴设计,结构图如图7所示。2个输入轴套在一起,分别控制奇数挡和偶数挡。另有2个独立的输出轴,其中,输出轴1控制1、4、6、7挡,输出轴2控制2、3、5、R挡。

    2.换档执行机构

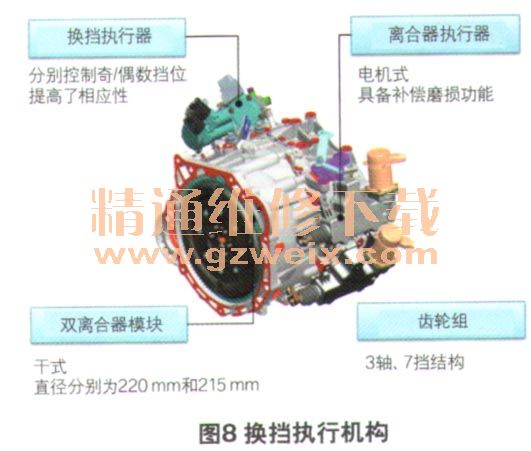

    与其他品牌双离合变速器不同的是,现代这款变速器的换挡执行机构采用的是电机驱动(图8)。在双离合器控制部分,2个步进电机通过滚珠螺杆和拉杆,分别控制2个离合器的接合与断开(图9)。换挡拨叉也同样是采用电机控制,共4个电机,控制8个挡位,以此来实现“预换挡”(图10)。相比液压控制,电机控制可靠性更高,维护也更方便。





    3.变速器控制

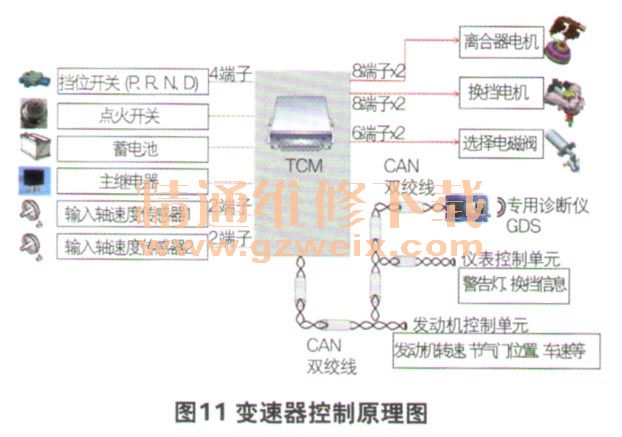

    变速器控制单元(TCM)根据挡位开关、点火开关、输入轴速度传感器以及蓄电池电压等信号,结合通过CAN网络获取的发动机状态等,控制执行机构中的电磁阀和电机动作,实现换挡(图11)。

    4.维修信息
    由于其采用了特殊的电机控制方式,该款双离合变速器使用手动变速器油即可,私度等级为SAE 70W,质量等级为API GL-4,加注量为1.9 L。原则上,该款变速器油无需更换,但使用条件恶劣时建议每12万km更换。
