1．北京现代名图轿车无钥匙控制系统的组成
    1.1智能钥匙控制模块
    智能钥匙控制模块（SMK）是无钥匙控制系统的中枢神经，其功能主要有：接收钥匙信号并与发动机控制模块进行通讯认证；进行车辆电源控制，起到传统点火开关分配电源的作用，通过控制ACC、IG1、IG2和START电源继电器实现传统点火开关各功能；通过CAN通讯与车身控制模块（BCM）共同完成门锁的闭锁和解锁控制；通过控制电控转向柱锁，对转向盘进行锁止和解锁控制。

    1.2天线
    车辆为了搜索智能钥匙并判断其具体位置，全车共有5处安置了天线：2个室内天线用于搜索车内智能钥匙的位置，作为判断发动机是否可以起动的条件之一，1个天线位于后控制台下，1个天线位于后座椅靠背的后备箱板处；;2个车门天线用于搜索智能钥匙是否在车外，从而为车门的开启做准备，2个天线分别位于驾驶人侧和乘员侧车门外侧；1个后保险杠天线用于搜索后备箱门外侧智能钥匙，用于后备箱门开启功能。
    1.3电控转向柱锁

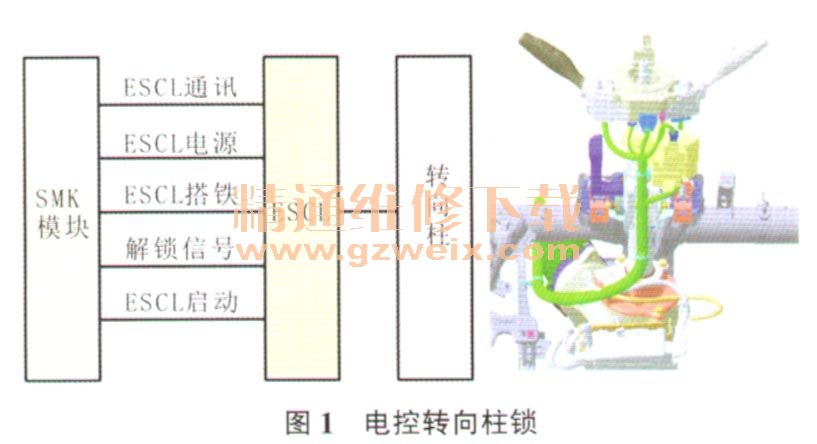

    电控转向柱锁（ESCL）替代了传统机械锁止转向盘的机械结构，通过电控技术实现对转向盘智能化锁止和解锁，其结构原理如图1所示。

    1.4起动停止按钮（SSB ）
    起动停止按钮用于替代传统机械类型钥匙的作用，配备智能钥匙的车辆，驾驶人需要通过操作起动停止按钮来转换车辆电源及发动机的状态。该按钮的开关信号首先送至智能钥匙控制模块（SMK），再结合挡位开关信号和制动开关信号判断驾驶人的操作意图，其部件及电路如图2所示。

    当2个开关信号中有一个信号出现故障时，在满足制动踏板开关和挡位开关信号的前提下，需要按下2次起动停止按钮才能起动发动机，但如果2个信号均出现故障，则不能起动发动机。
    无钥匙控制系统除了以上主要组成部件外，还包括智能钥匙、外部蜂鸣器、发动机控制模块（ECM）、仪表模块、电源分配继电器等部件（图3）。
