二、Xentry诊断系统简介
Xentry Diagnostics是继DAS诊断系统后的又一个诊断程序，与DAS诊断系统并存，用于诊断新款的奔驰车型，如204、212、207等。

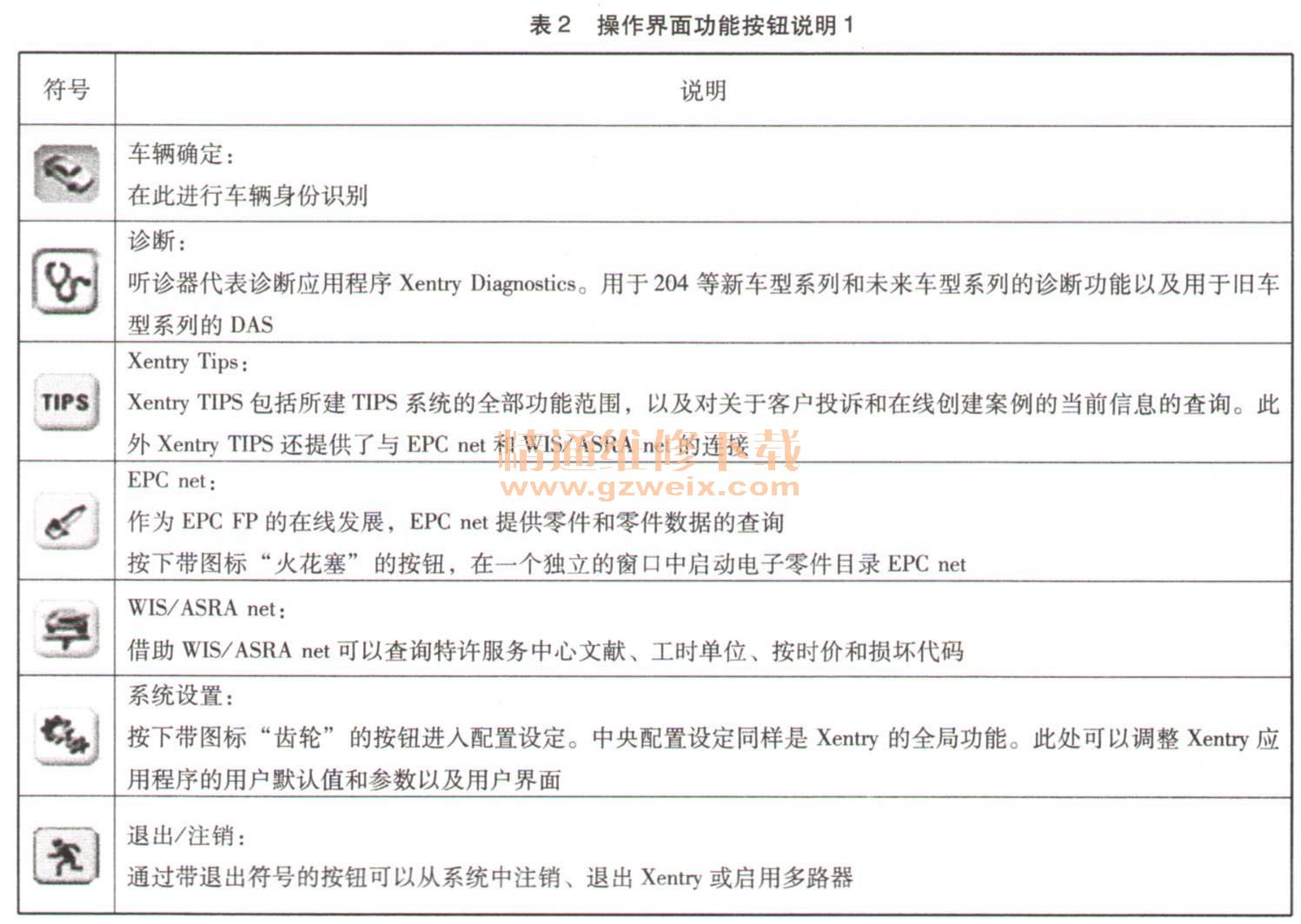

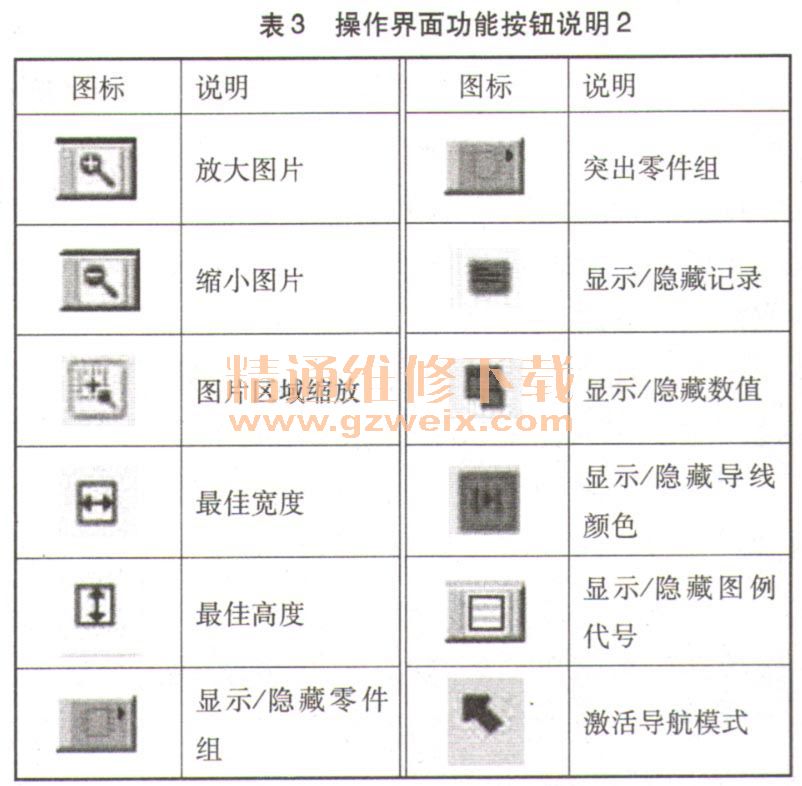

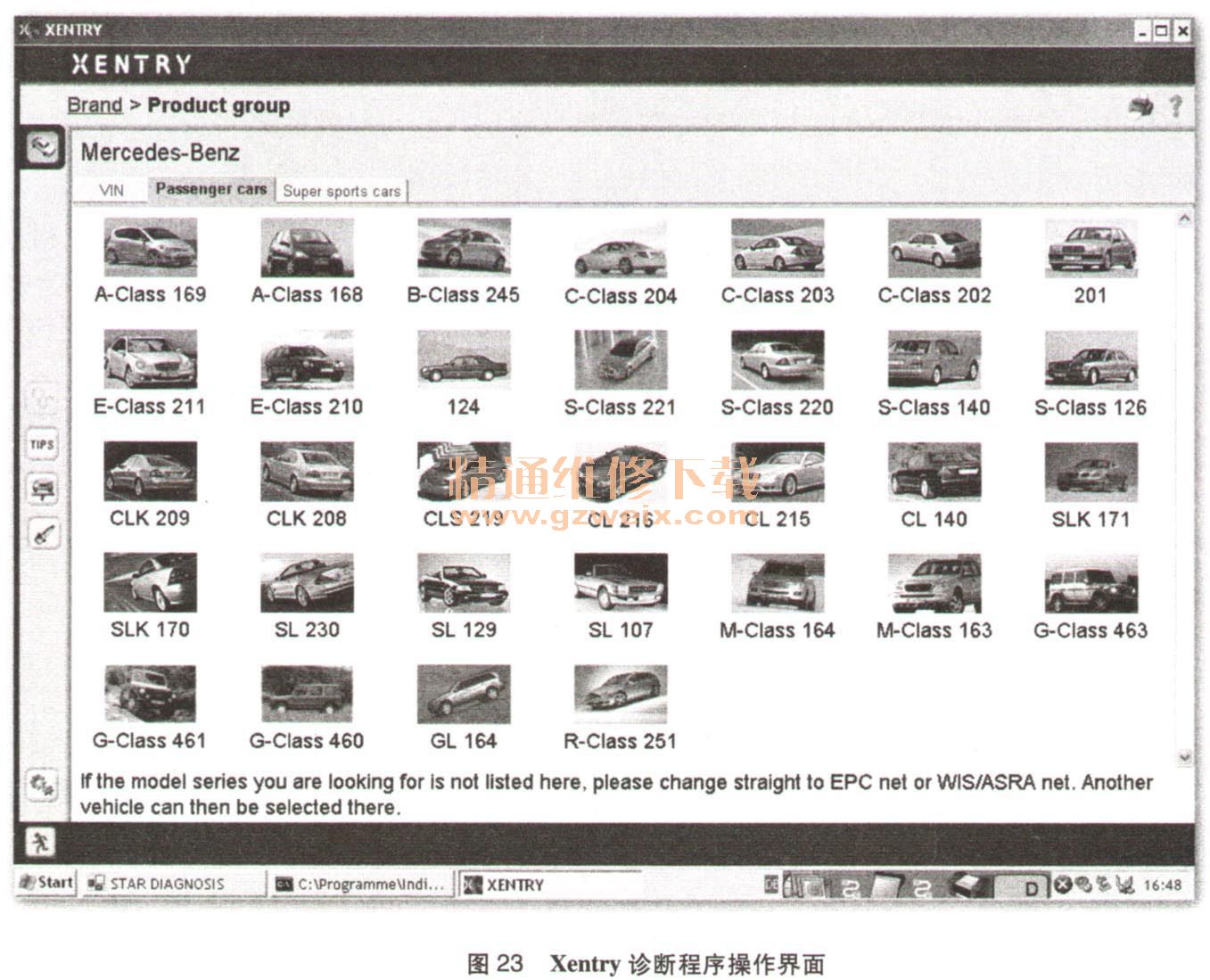

Xentry诊断程序操作界面说明（图23、表2、表3）
如果这些功能之一不可以使用，则相应的按钮显示为灰色。
Xentry Diagnostics包括新的用于204车型系列和未来车型系列的诊断功能以及用于旧车型系列的DAS。除了带症状和功能指引的新型故障查询，Xen-try Diagnostics还提供了诊断与SD flash的连接、SCN设码、与Xentry TIPS的紧密集成以及与EPC net和WIS/ASRAnet的扩展链接。
基本操作界面有3个选项卡可供使用：功能视图、控制模块视图和特殊功能。默认情况下已选中功能视图选项卡。在功能视图选项卡下可找到被诊断的车辆的所有功能，控制模块视图选项卡下可找到被诊断的车辆安装的所有控制模块，特殊功能选项卡下有当前用于车辆的加装和改装的功能。
（一）、功能视图操作界面

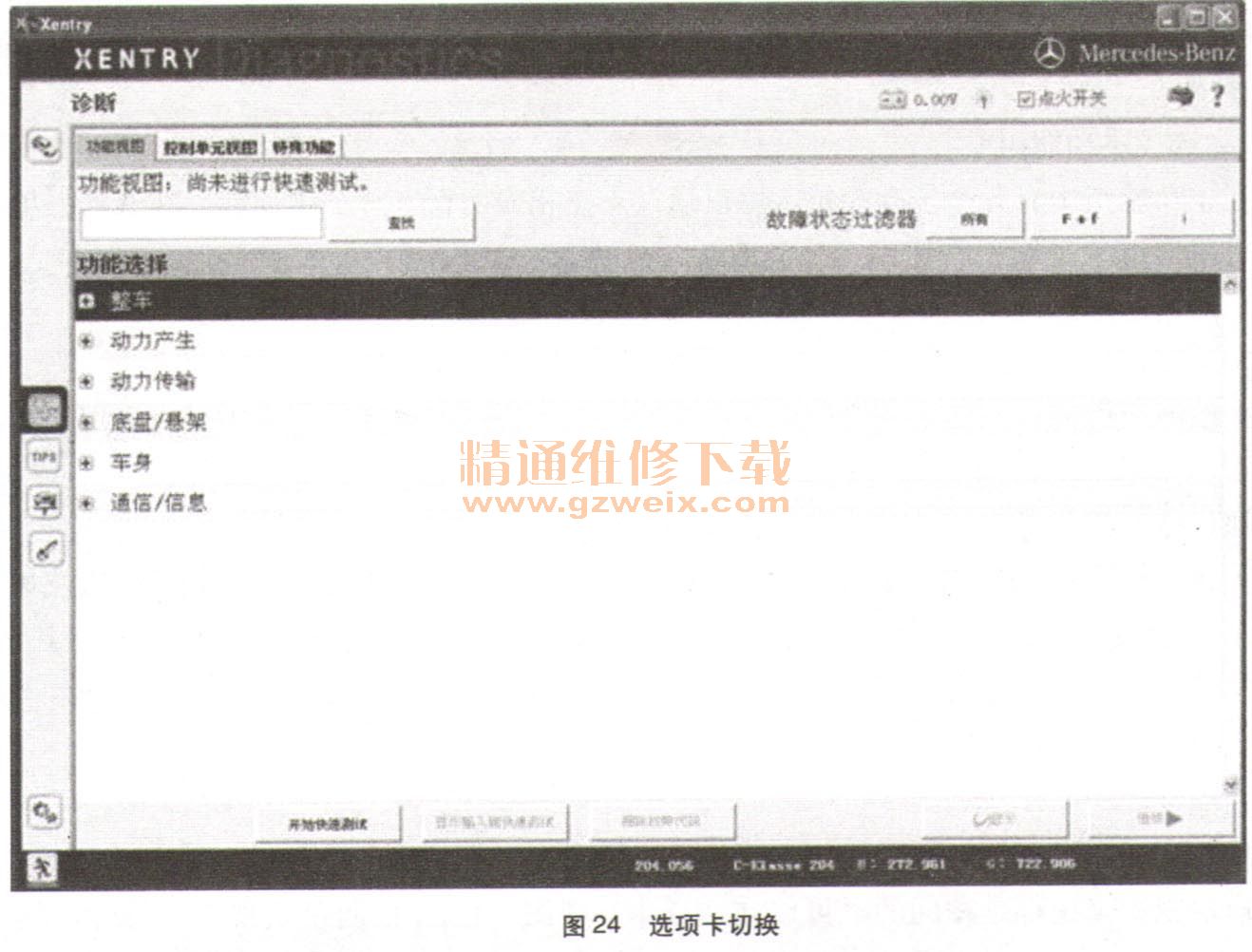

通过选项卡“功能视图”可以获得被诊断车辆中所有可用功能的一览。可以在选项卡的功能视图、控制模块视图和特殊功能之间切换。功能视图操作界面下有两项功能强大的操作模式：专家模式和引导型诊断模式（图24）。
功能已划分为主功能组。通过点击“＋”符号可以显示包含子功能组的下一层。通过把各层一直打开到需要的功能并点击功能，可以选择一项功能。在能够进行一项功能的诊断之前，必须先启动快速测试。
1．功能视图操作界面按钮说明
·开始快速测试：用该按钮可启动快速测试。在快速测试执行过程中，该按钮被重命名为取消快速测试
·显示输入端快速测试：通过该按钮可以显示当前处理车辆的当前诊断对话最初进行的快速测试。在进行快速测试后该功能才可用
·删除故障记忆：用该按钮可删除控制模块中的所有故障。然后必须重新进行一次快速测试。在进行快速测试后该功能才可用
（√）显示：显示所有控制模块，这些控制模块中至少存储了一个故障码，控制模块未检测该故障码的故障路径。在进行快速测试后该功能才可用
·继续：该按钮在进行快速测试后才激活。在快速测试结束后可以选择一项功能。点击继续按钮后可调出功能一览
2．具体步骤
在功能视图中有两种功能选择方法：
·通过向查找区中输入一段任意文本（例如：发动机管理系统）。查找可通过点击查找按钮启动
·通过选择一个主功能组（整车、动力产生、动力传输、底盘／悬挂、车身和通信／信息）。通过点击相应的行，主功能组背景变为蓝色并被展开。通过重新点击同一个蓝色背景行，可将该行重新收起。通过点击子功能组还可以显示其他功能
在屏幕下边缘有开始快速测试按钮，用该按钮可启动快速测试。建议在故障查询之前进行快速测试。
