（二）、控制模块视图操作界面

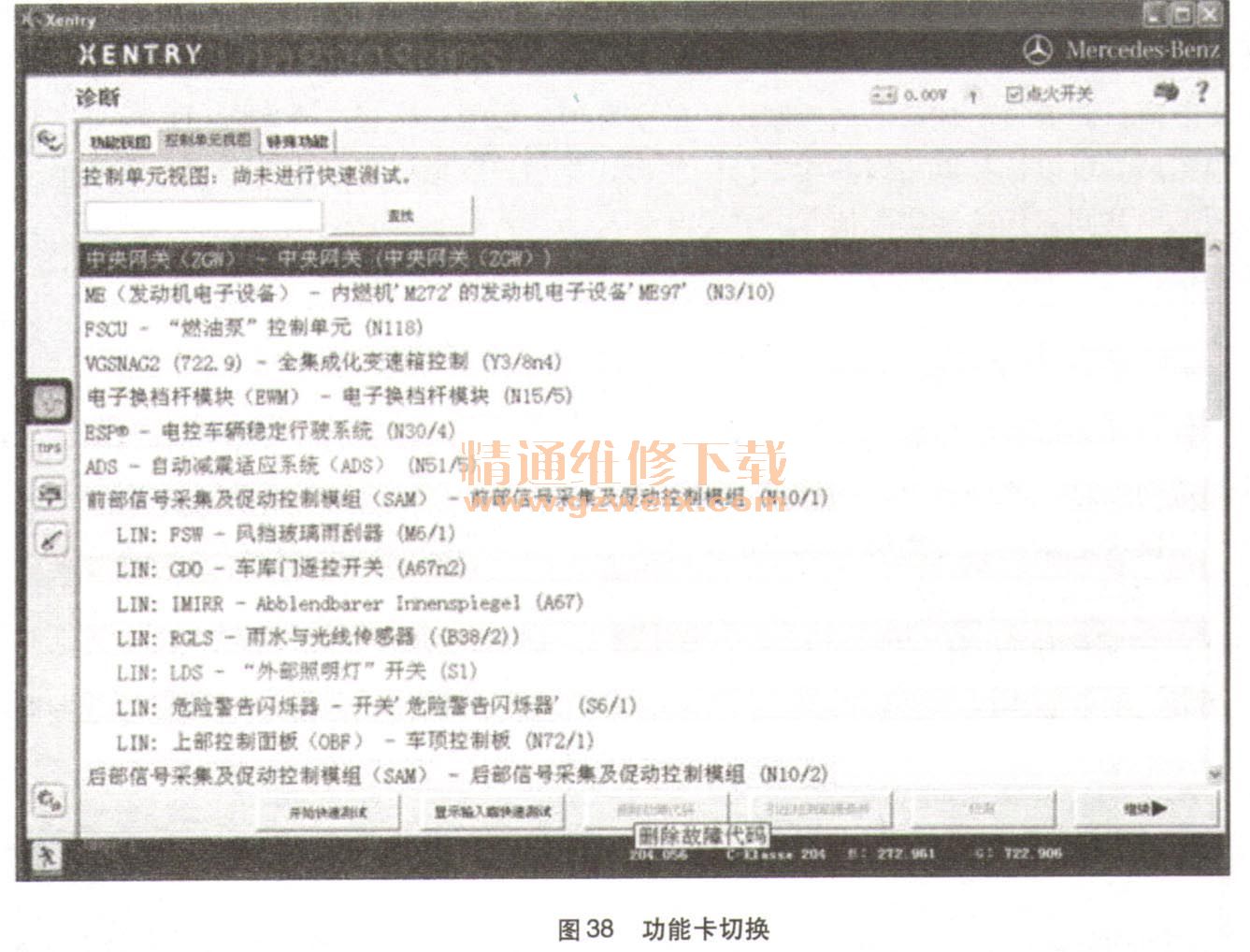

通过选项卡“控制模块视图”可以获得车辆中安装的所有控制模块的一览。可以在选项卡“功能视图”、“控制模块视图”和“特殊功能”之间切换（图38）。
如果已选中一个控制模块，则开始建立与该控制模块的通信。接着出现选中控制模块的诊断界面。
在故障查询前原则上建议进行一次快速测试。
1．控制模块视图操作界面按钮说明
·开始快速测试：用该按钮可启动快速测试。在快速测试执行过程中，该按钮名称变为取消快速测试
·显示输入端快速测试：通过该按钮可以显示当前处理车辆的当前诊断对话最初进行的快速测试。在进行快速测试后该功能才可用
·删除故障码：用该按钮可删除控制模块中的所有故障。然后必须重新进行一次快速测试。在进行快速测试后该功能才可用
·引出检测前提条件：通过必要的步骤引导建立故障码的检测条件。在进行快速测试后该功能才可用
·检测：在进行快速测试后，如果诊断出控制模块有故障，可以通过按压该按钮进入检测界面。在进行快速测试后该功能才可用
·继续：按压该按钮后直接到达所选中控制模块的界面
2．组成部分
在控制模块列表中选择一个控制模块后，即出现控制模块的诊断界面
默认情况下显示选项卡版本。通过点击选项卡，可以在各个组成部分之间切换。
可以选择以下选项卡：
版本：此处显示受影响的控制模块的版本信息。
故障码／事件：在选项卡“故障码／事件”中列出从被诊断的控制模块故障记忆中读取的故障码和事件。
实际值：此处显示被诊断的控制模块的实际值。如果已选择一个实际值，此外还可以显示一幅图形。可以选择以曲线图或条形图的形式显示该图形。也可以选择多个实际值，并在一个图形中共同显示这些实际值。
调校：此处可以在控制模块内对功能进行个性化设置并保存设置结果。
操纵：此处可以通过按压各个操作按钮手动改变信号值，并检测是否存在某个功能妨碍。只有当操纵可用于该控制模块时，才显示此选项卡。
信息：此处可获取控制模块的详细信息，如电路图、插头布置、安装位置以及控制模块的其他帮助信息。此外，可以通过点击相应的链接从WIS/ASRA net中获取信息。
控制模块记录：此处能够对损失情况作出自己的说明或存储客户投诉与记录。
