一、DAS诊断系统简介

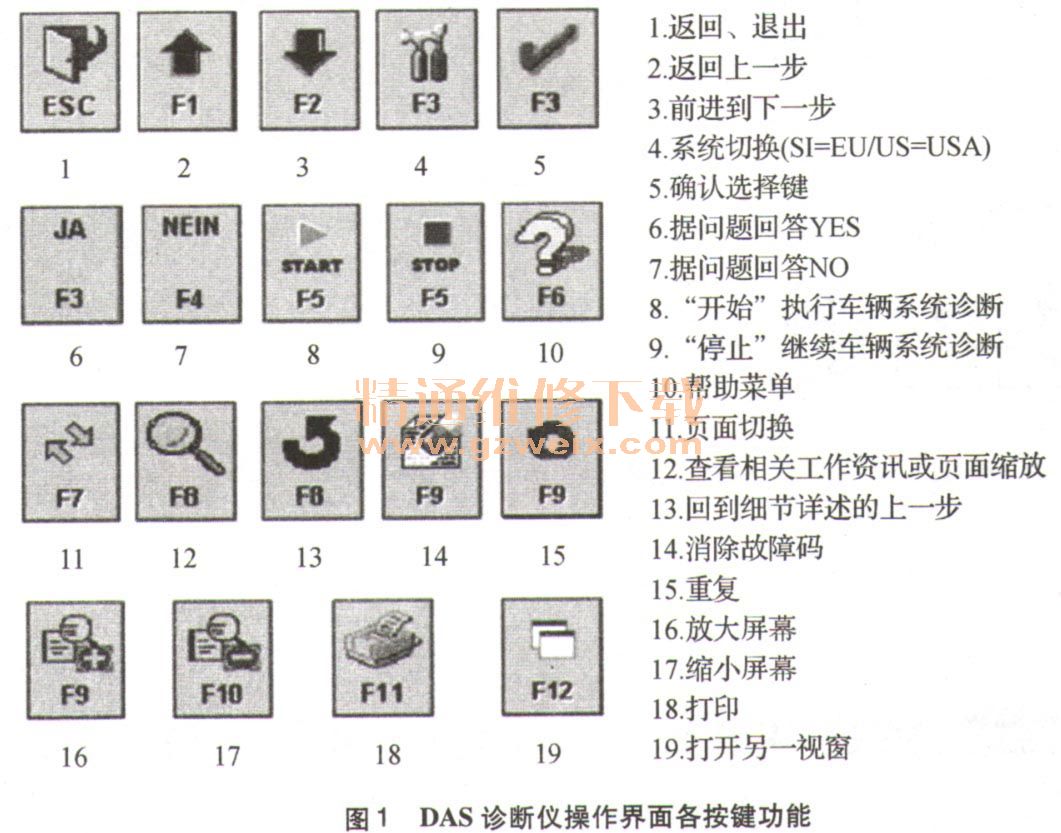

    1.DAS诊断仪操作界面各按键功能说明（图1）

    2. DAS诊断仪操作信息示例说明

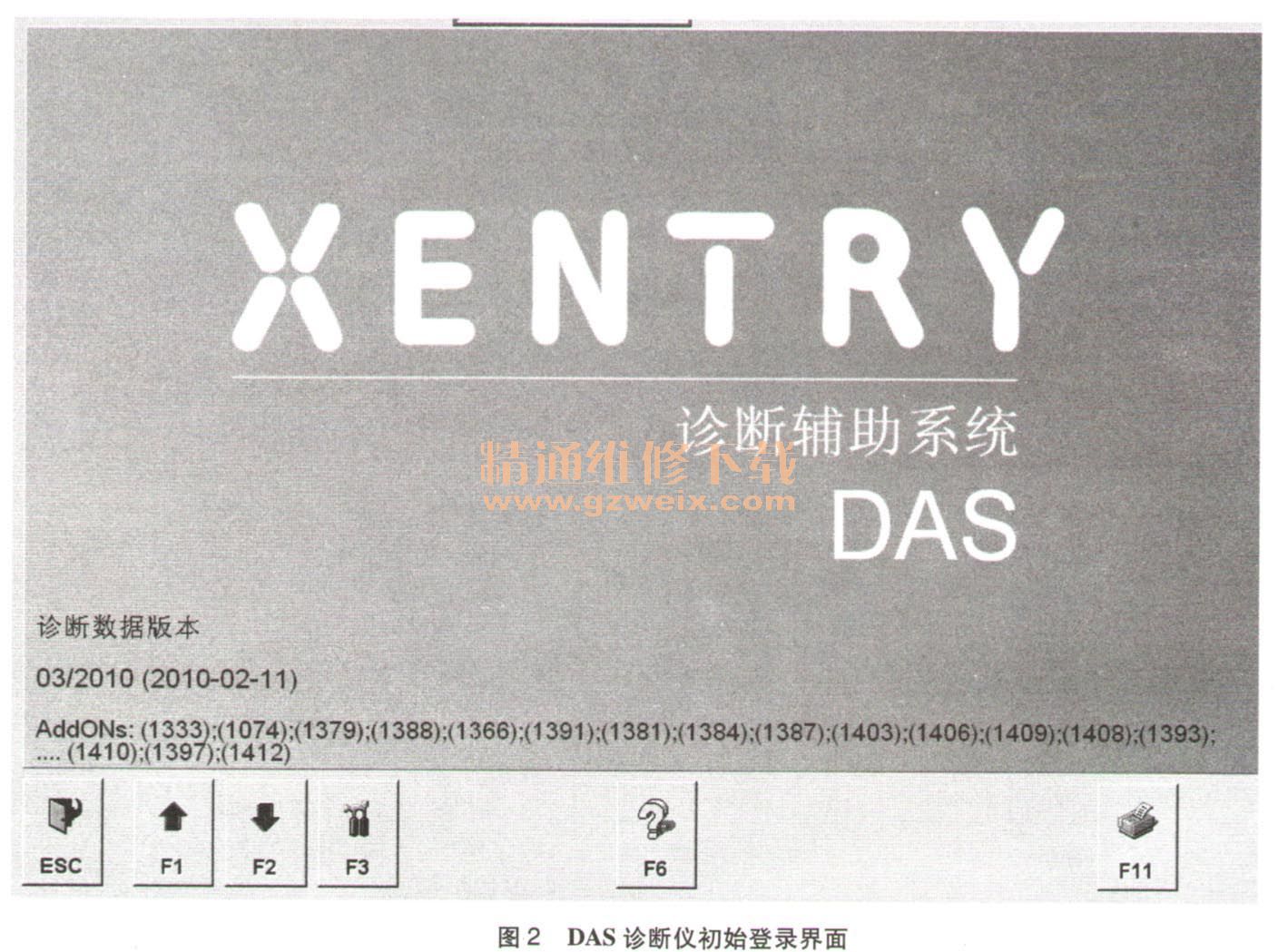

    DAS诊断仪初始登录界面，如图2所示。

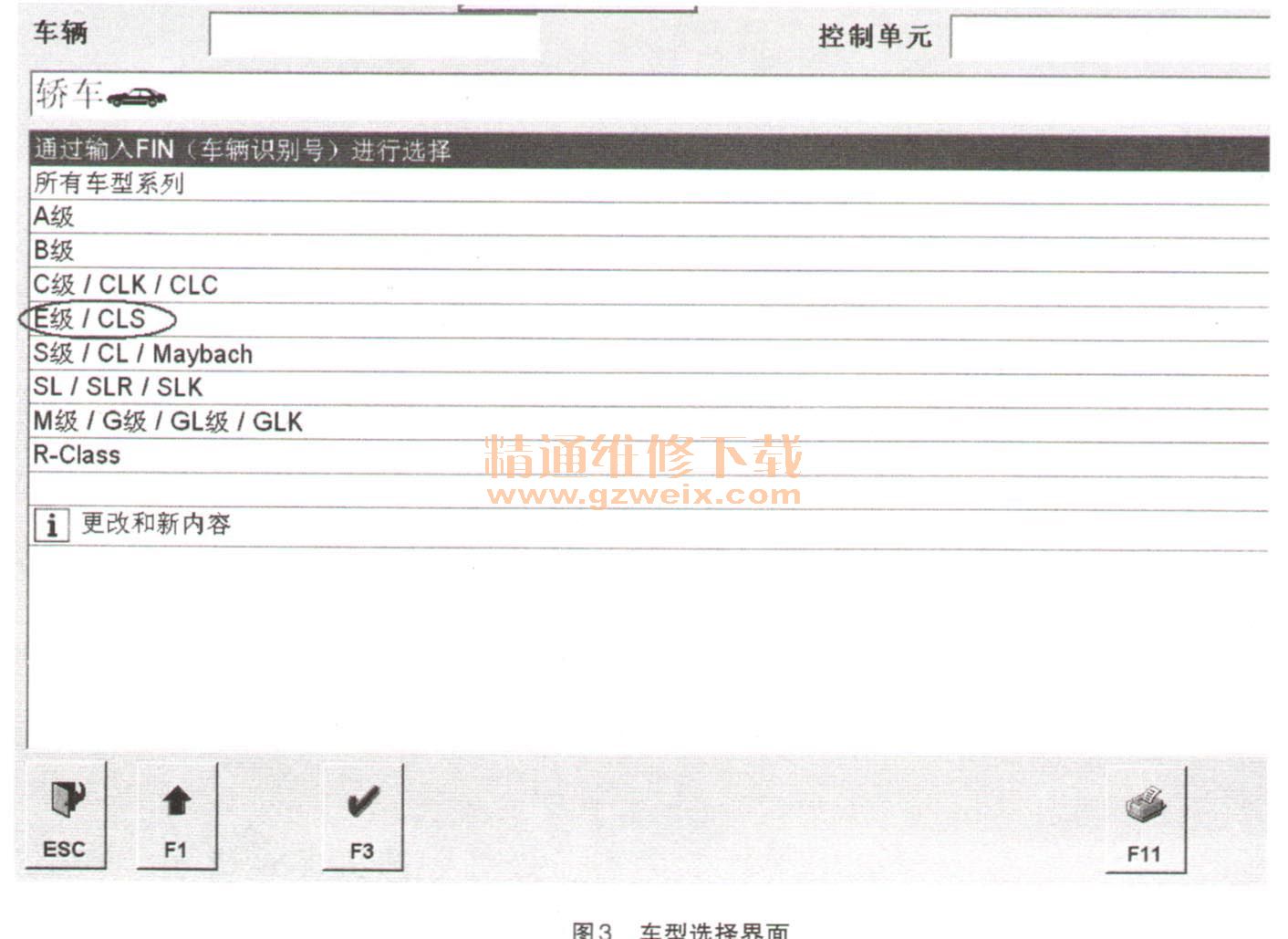

    点击“F2”进入下一步，进入车型选择界面，选取对应车型（以E级车为例，如图3所示）。

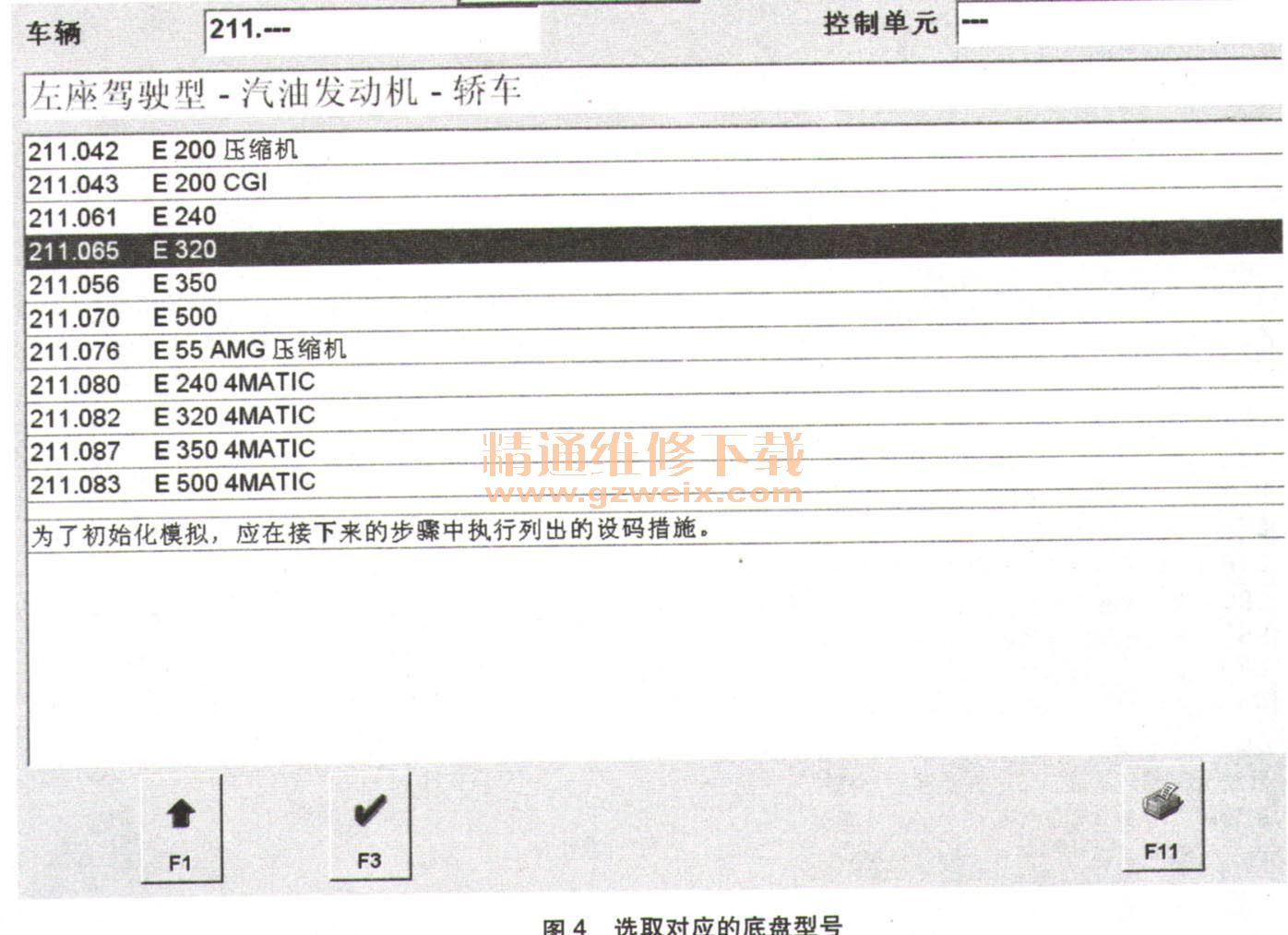

    点击“F3”选取“E级车”后会出现具体车辆型号，根据车辆选取对应的底盘型号（如211.065，如图4所示）。

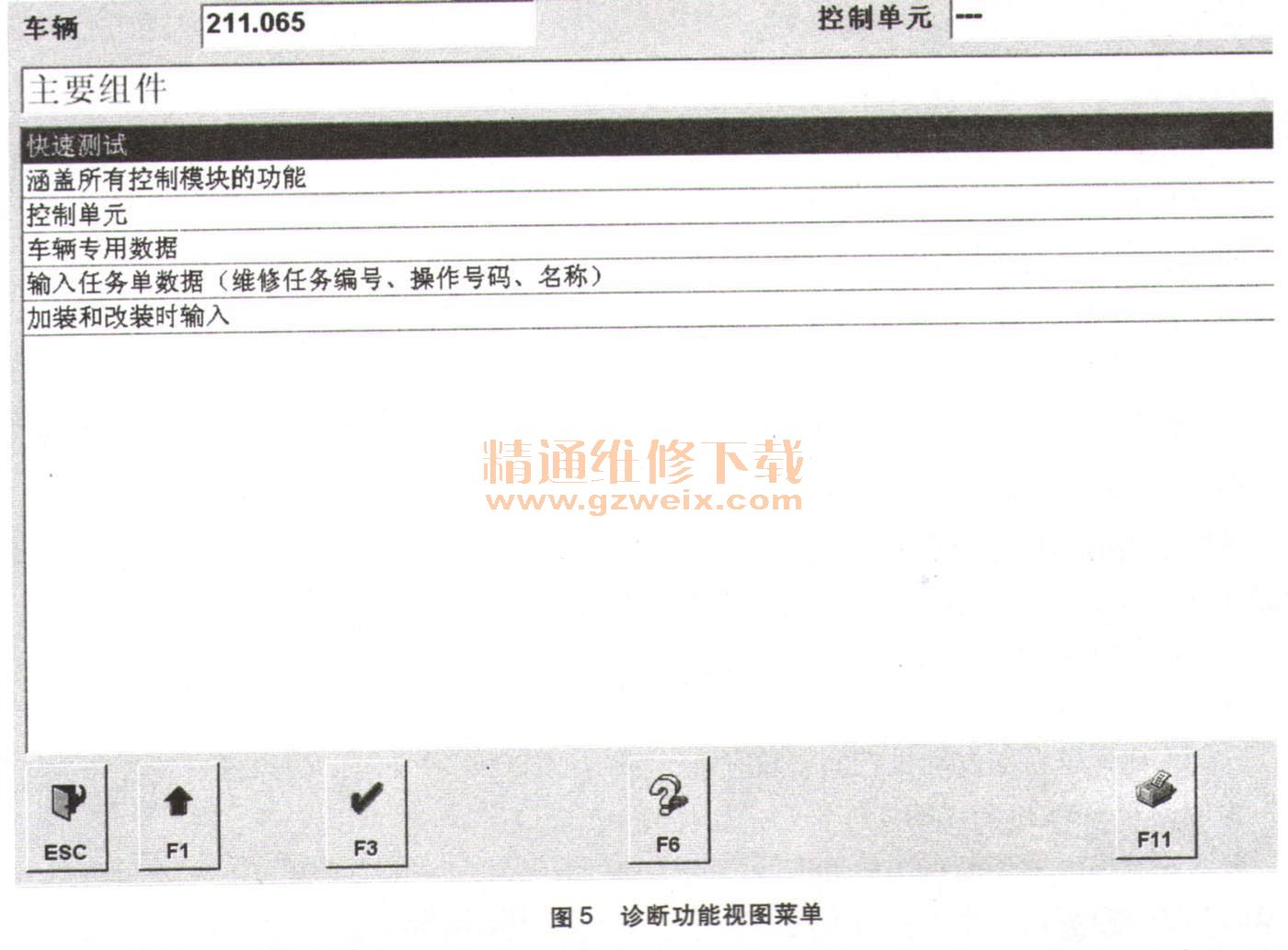

    上述车辆身份识别后会出现诊断功能视图菜单，通常情况下选择第一项“快速测试”，对车辆电控系统进行全盘扫描，这样会把功能先关联的控制模块检测信息全部列出，以便于综合分析功能故障原因。除了“快速测试”（图5）功能外，也可以直接选取“控制模块”选项，根据界面提示直接选取对应的控制模块进行单独测试。

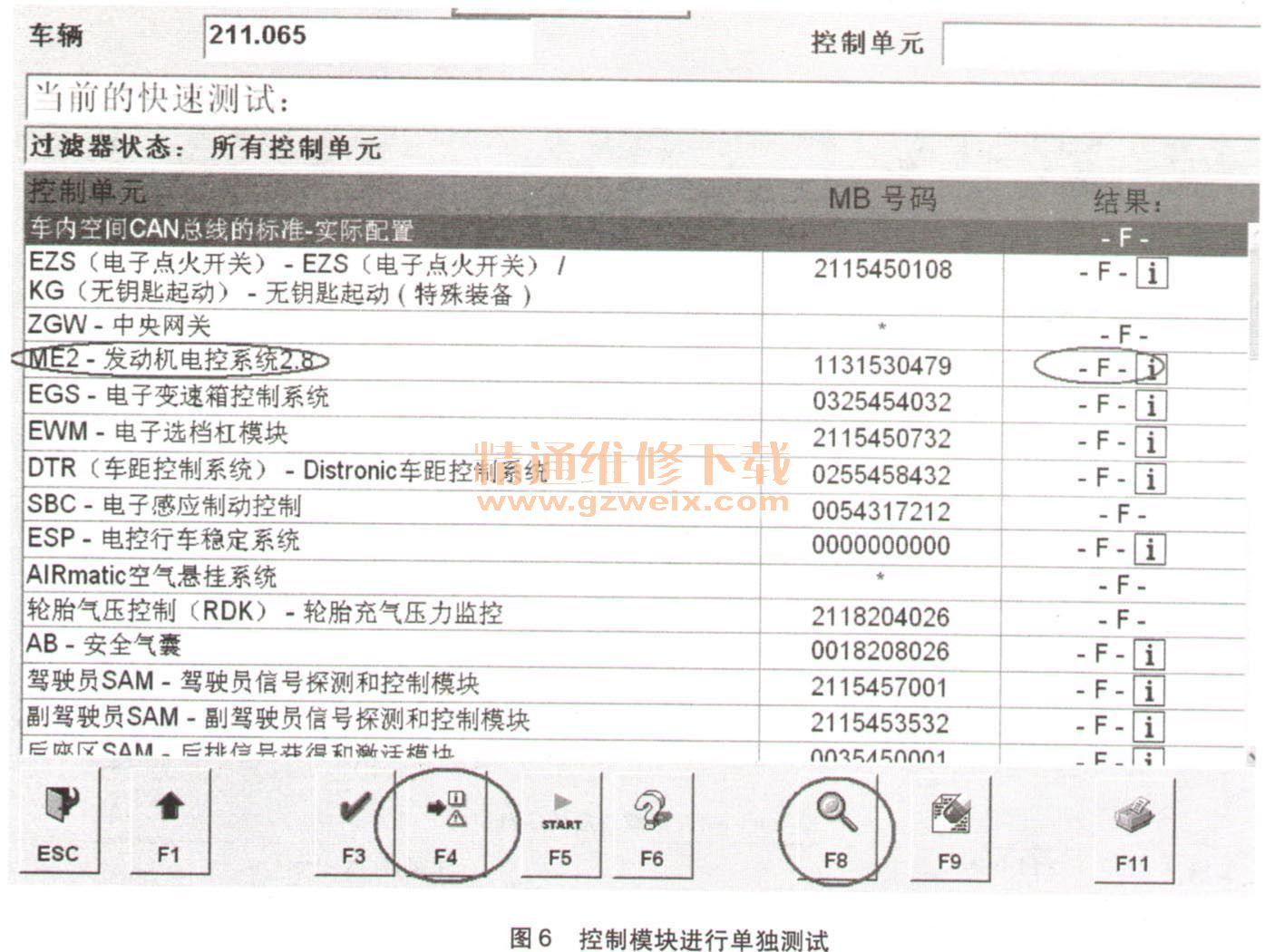

    “快速测试”结果会将所有控制模块的诊断结果状态在结果栏列出（图6），共有以下几种状态：F、f、i或（√）表明受影响的功能。

    F表示故障当前在控制模块中存在。
    f表示故障以存储的形式在控制模块中存在。
    i表示控制模块中存在一个事件。
    “（√）”表示在控制模块中至少曾经存在这样一个故障码，但其功能当前还未检测过。
    “√”表示控制模块未存储任何故障。
    另外在当前诊断界面点击F4可以切换诊断结果显示界面，将所有存在故障的控制模块全部列出。F8为具体内容选项，点击后会显示相关控制模块存储的具体故障码信息。
    在当前诊断界面选取想要诊断的控制模块（双击或按F3），诊断系统会进入对应控制模块检测界面。
    以211.065车型的发动机控制模块存在故障码“P2006进气温度传感器对正极短路或断路”为例，对DA5诊断仪的操作步骤进行注解。

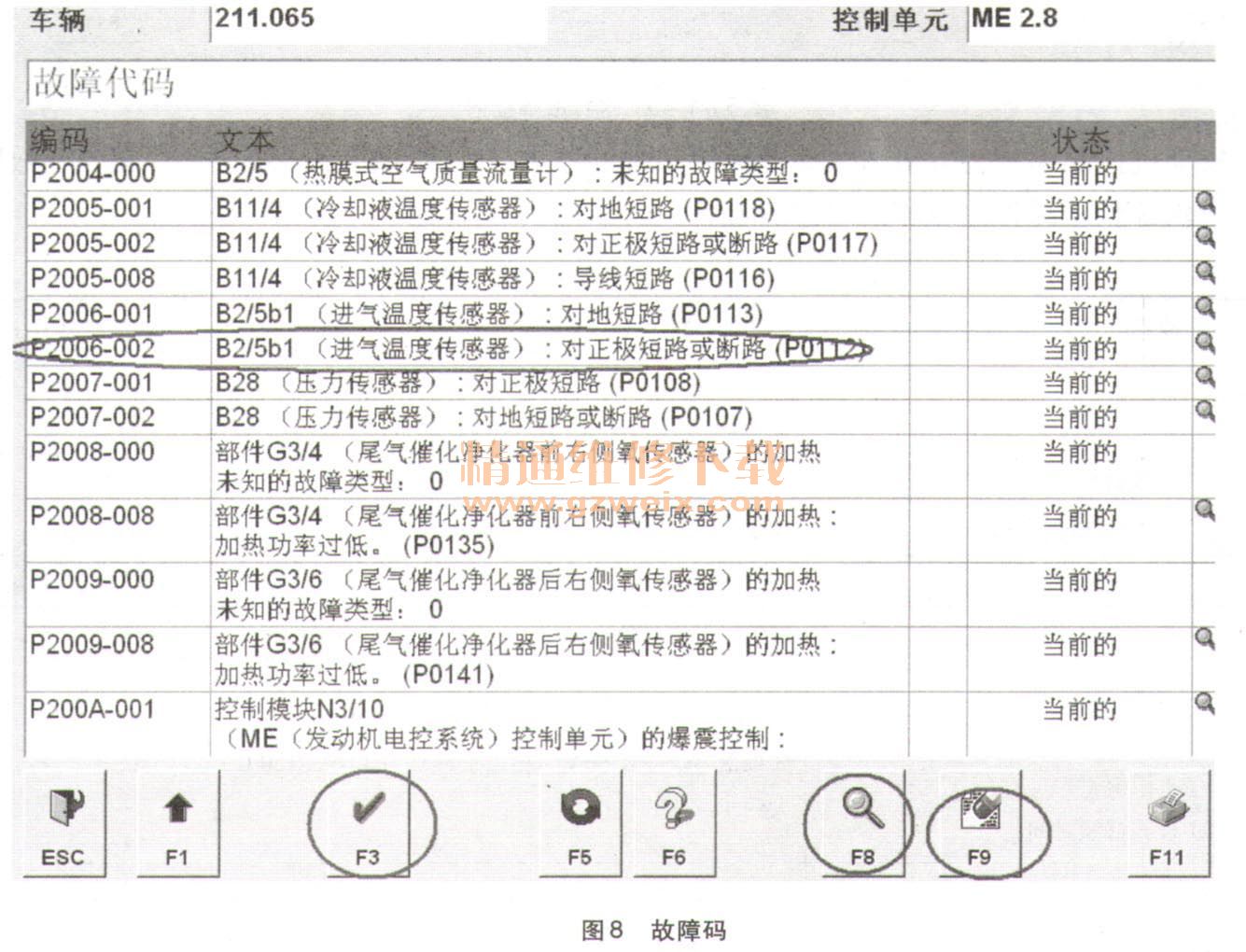

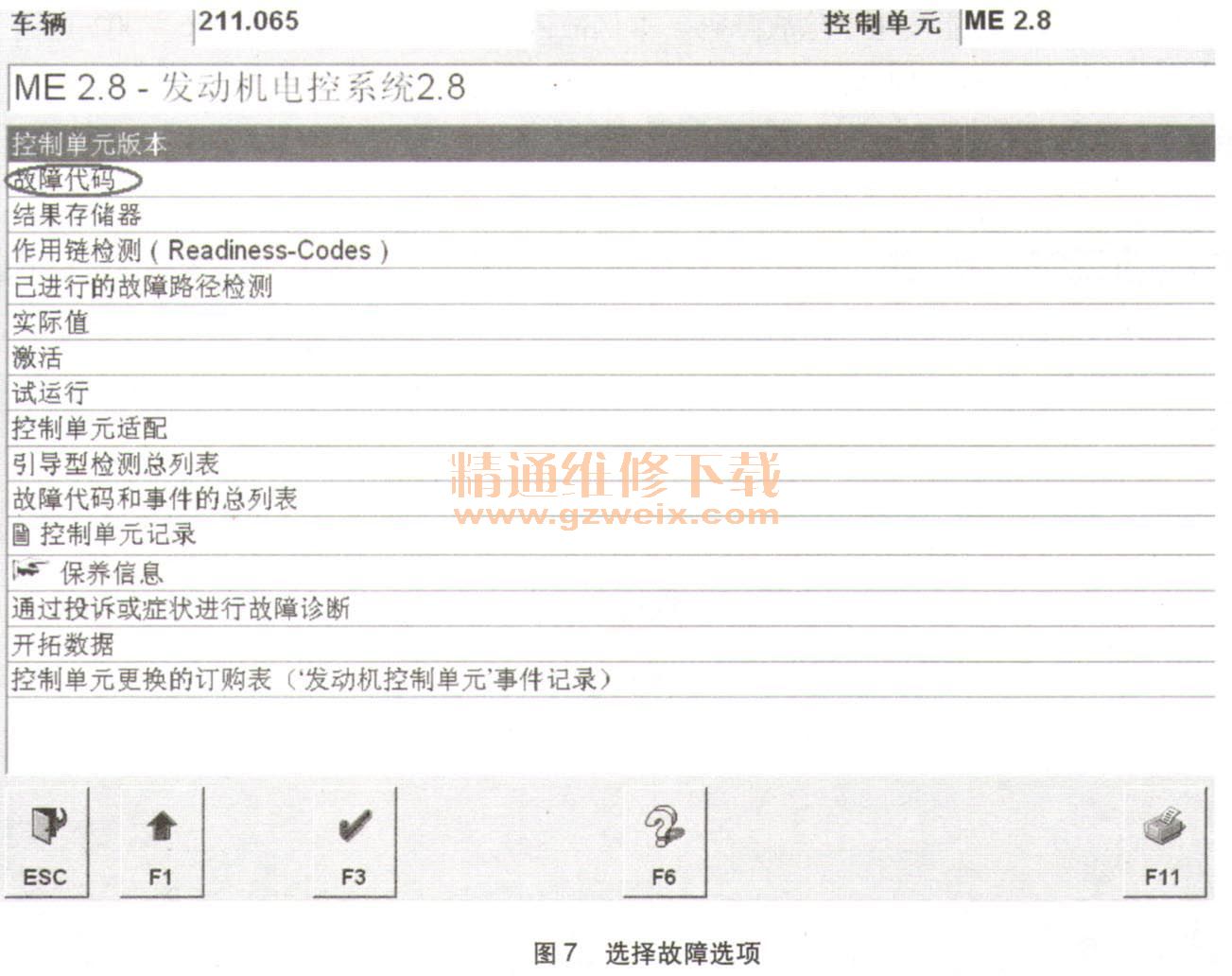

    进入控制模块内诊断视图后点击故障码选项（图7），系统会进入控制模块内部故障码存储信息界面（图8）。

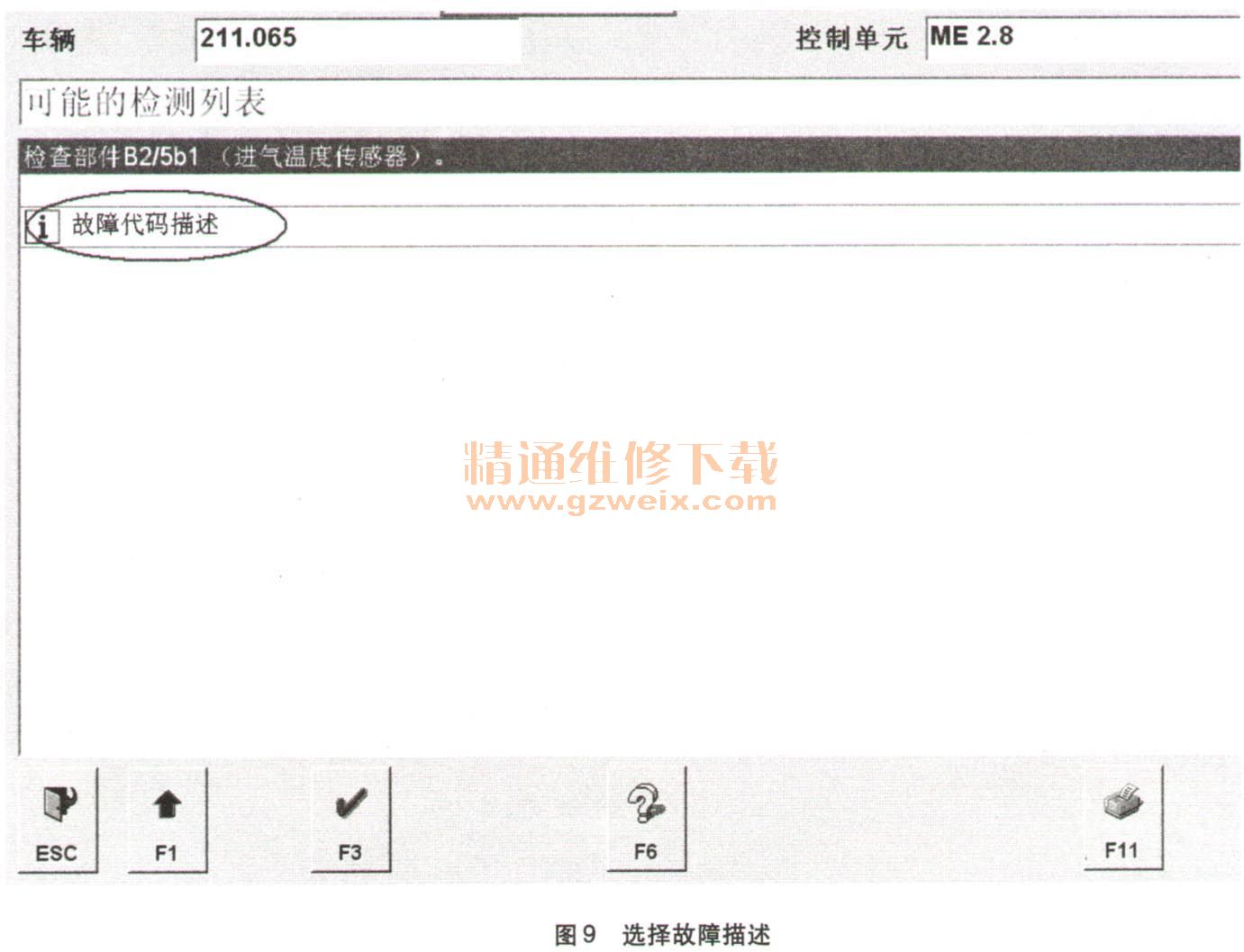

    当前诊断界面下点击具体故障码后，再点击F3功能按钮可以进入该故障码的引导检测步骤，或者点击F8查看该故障码的停帧数据。可以点击F11功能按钮将故障存储信息打印。完毕后可以点击F9功能按钮删除故障码。本例故障首先选取故障码P2006-002点击F3进入引导检测步骤，会有界面如图9所示。
