3．选择主功能组
    在主功能组中有各个子功能组。可以通过点击相应的行选择一项功能。在选择一项功能后，可以通过“继续”按钮到达功能诊断。

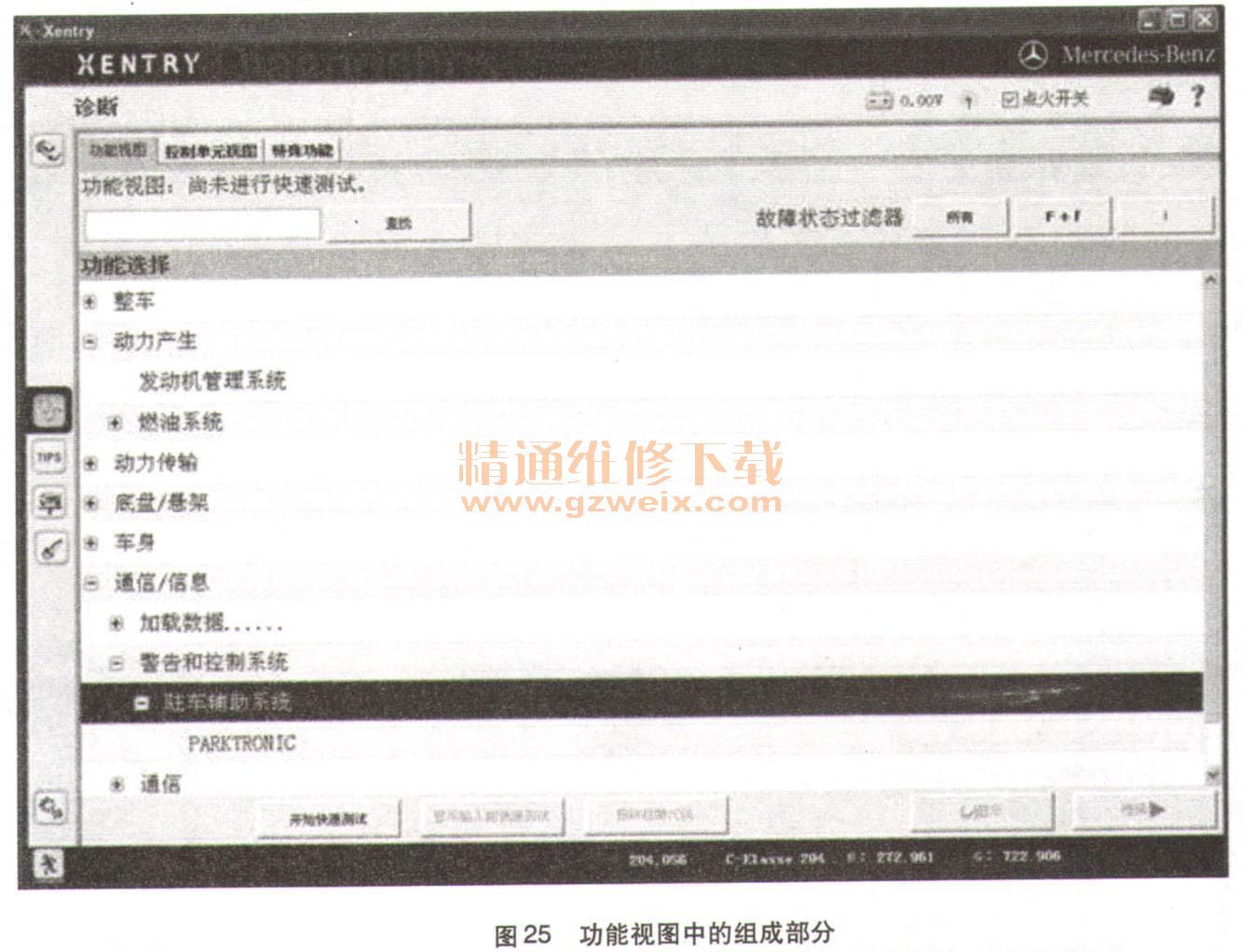

    功能视图中的组成部分，如图25所示。

    快速测试：
    在故障查询前，原则上建议进行一次快速测试。快速测试提供车辆中所有可用功能的状态概览。
    通过返回按钮可重新进入功能视图。
    ·删除故障码：用该按钮可删除控制模块中的所有故障。然后必须重新进行一次快速测试
      （√）显示：显示相应的检测已进行，但故障路径尚未贯通
    ·继续按钮：该按钮在执行快速测试并选择一项受影响的功能后才激活。在按下该按钮后可调出功能一览
    功能视图中的快速测试：
    快速测试提供车辆中安装的所有控制模块的状态概览。已进行的快速测试对功能视图和控制模块视图来说都是相同的。可以在选项卡（功能视图、控制模块视图、特殊功能）之间切换。一般建议在故障查询之前进行快速测试。如果尚未进行快速测试，请按压开始快速测试按钮，快速测试就会执行。在功能视图第一行中显示诊断的当前状态。

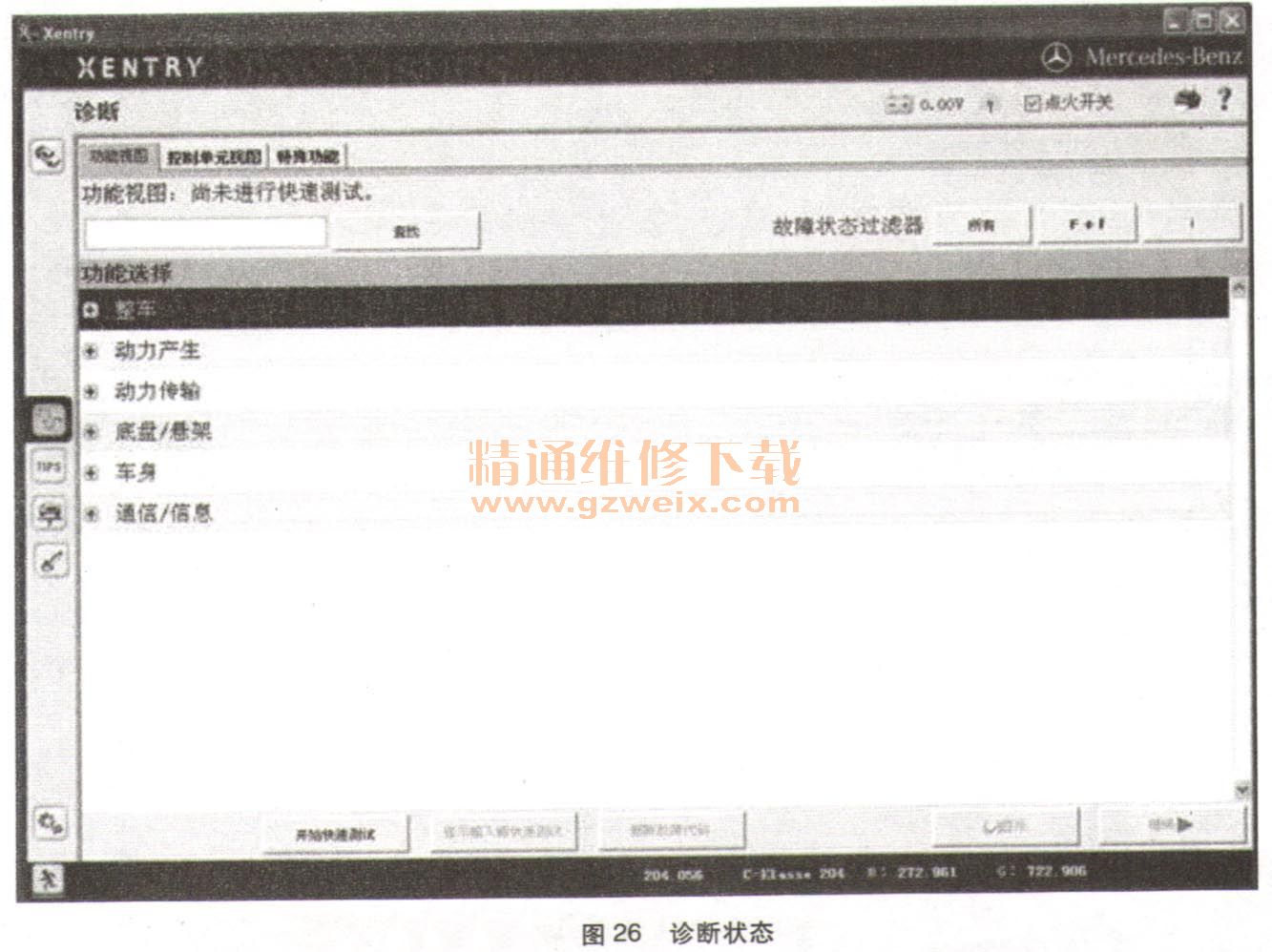

    可能存在下列诊断状态，如图26所示。

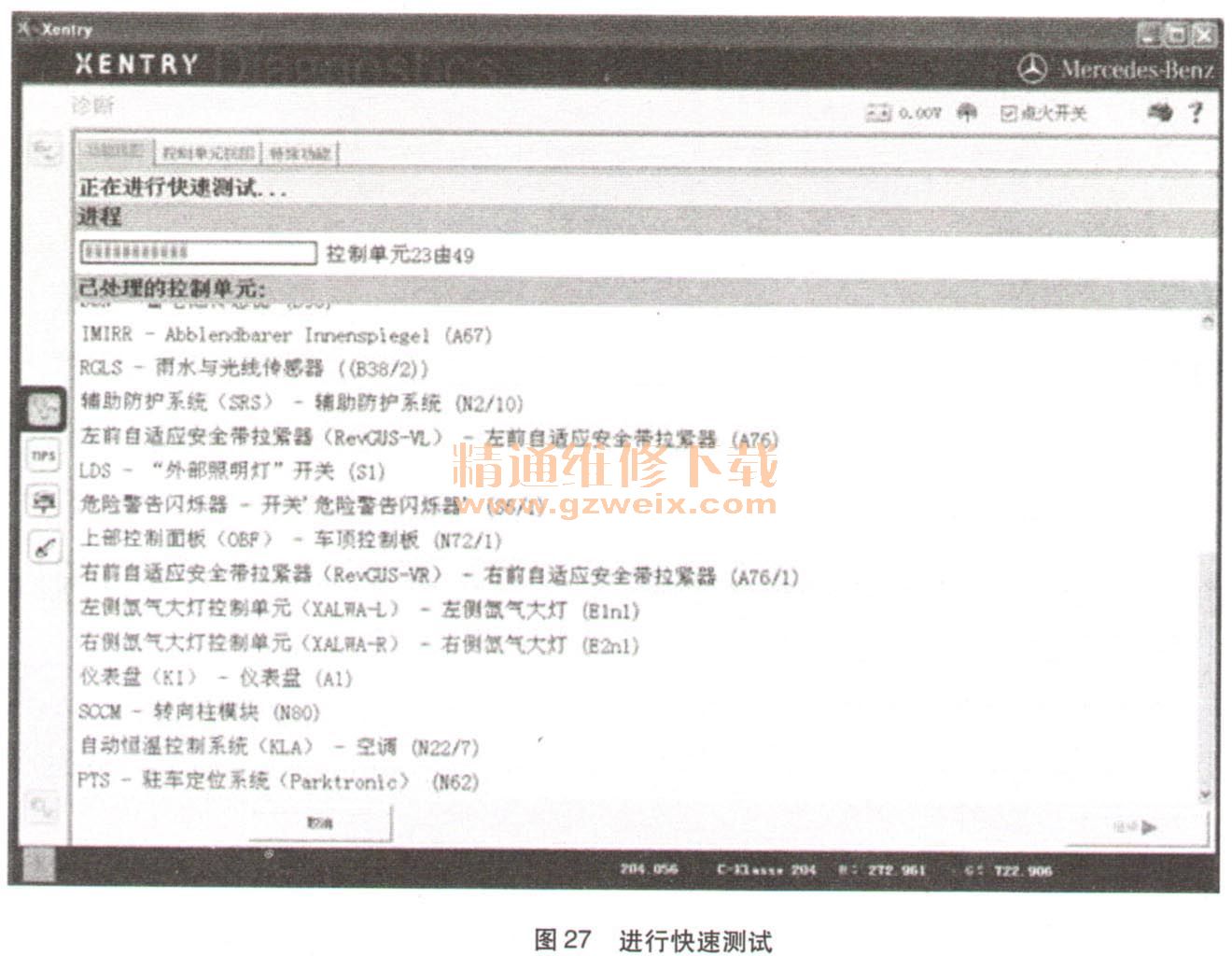

    在进行快速测试过程中：“正在进行快速测试……”通过一个进度条显示已经查询的功能数量，并列出这些功能（图27）。

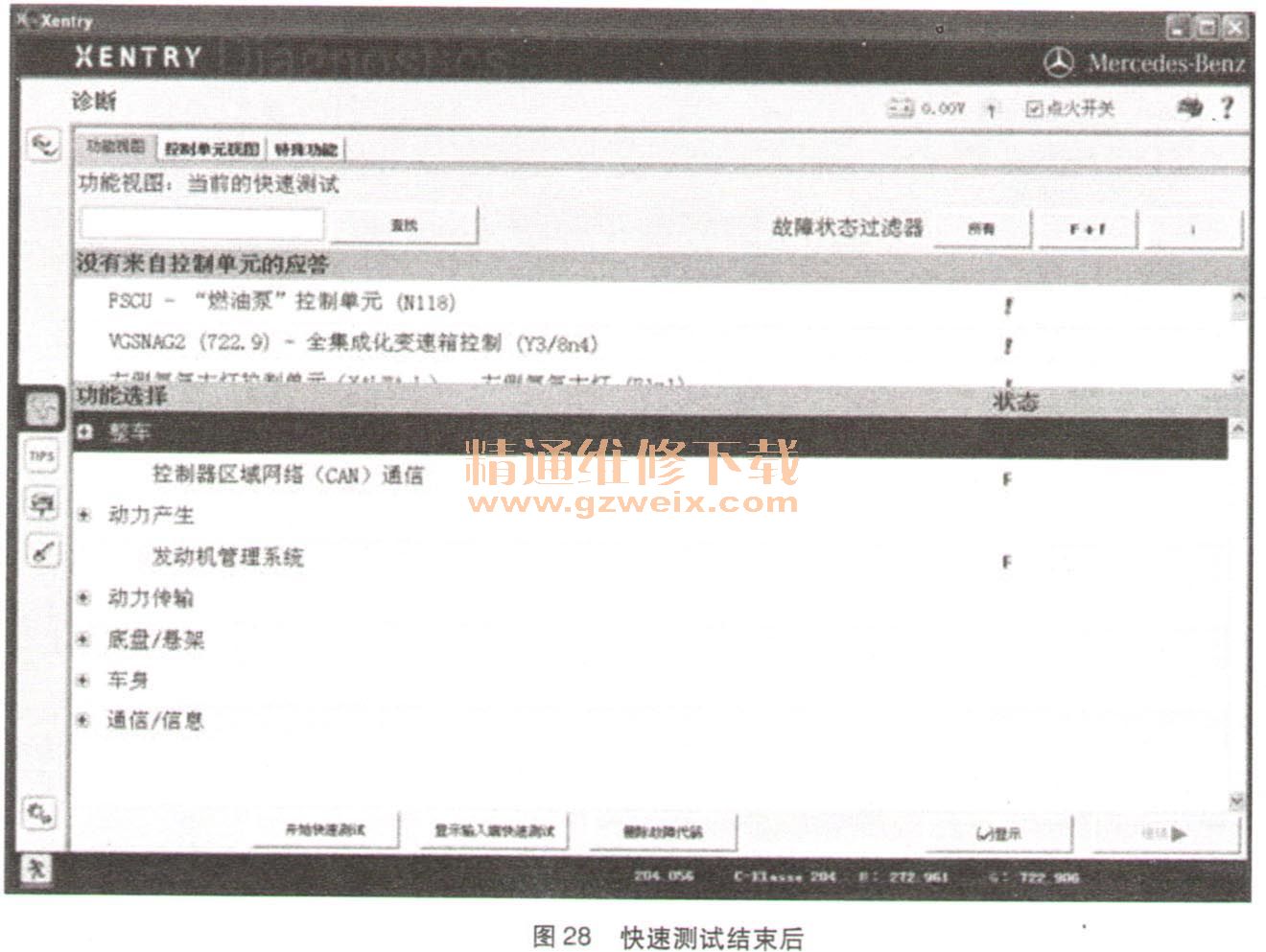

    在快速测试结束后，显示各项功能的状态（图28）。

    功能视图中的故障状态：
    在进行快速测试后，已用状态（F、f、i或（√））表明受影响的功能。
    F：表示故障当前在控制模块中存在。
    f：表示故障以已存储的形式在控制模块中存在。
    i：表示控制模块中存在一个事件。
    （√）：表示在控制模块中至少存在这样一个故障码，其故障路径未被控制模块检测过。该功能被称作VRV（改进后的维修验证），并且是Xentry Diagnostics的一个固定组成部分。
    “√”：表示控制模块未存储任何故障。
    故障状态过滤器：
    通过相应的按钮可以按照故障状态过滤控制模块。用所有显示所有控制模块，通过F+f按钮可获得具有当前的和已存储的故障码的控制模块，并且在点击“i”按钮时，只显示具有事件的控制模块。
