奔驰DAS、Xentry诊断系统详解
来源:汽车维修技师  作者:佚名  2015-11-13 10:41:22


    3.控制模块内部数据读取功能
    (1)控制模块版本信息读取。

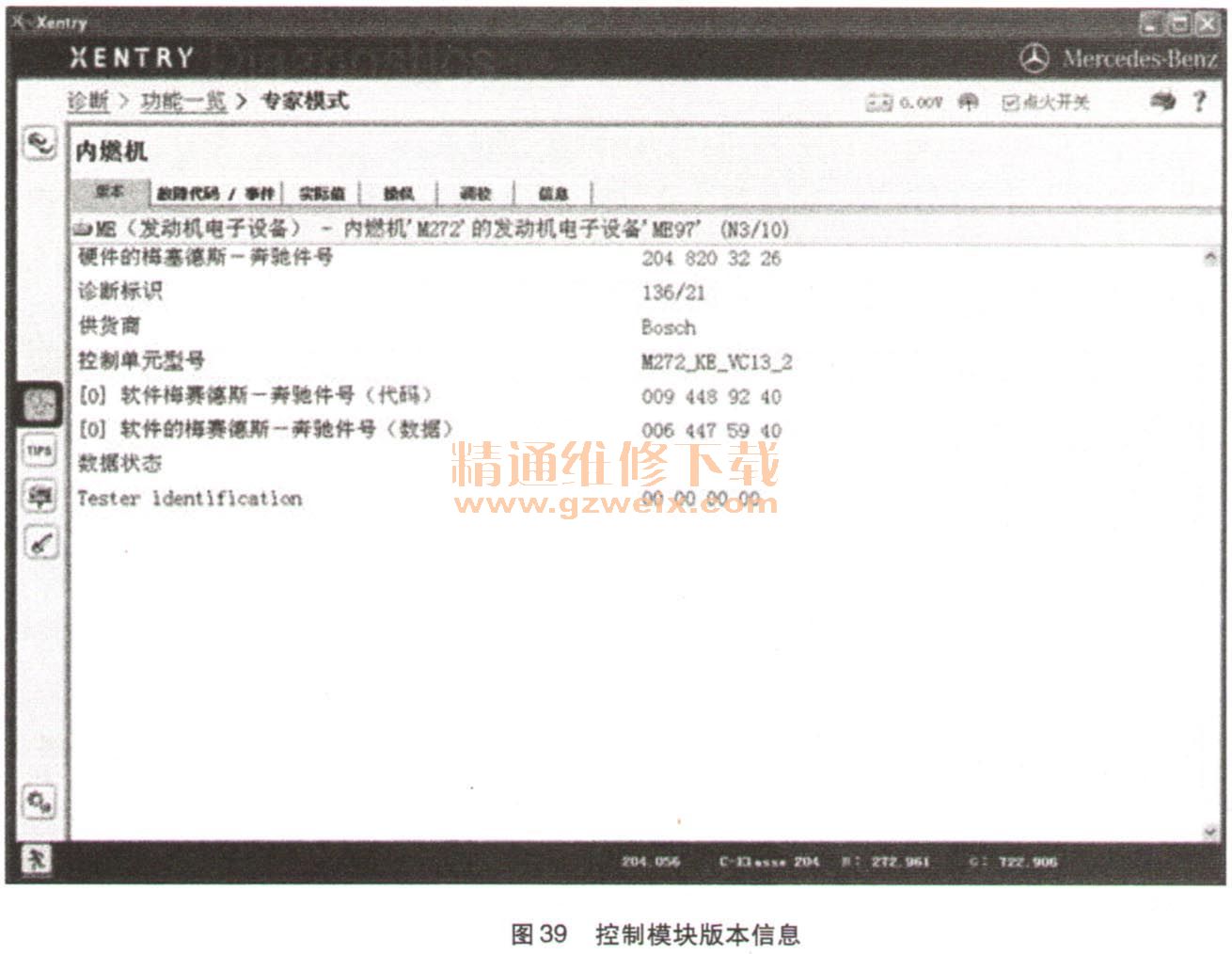

    点击选项卡版本时,可获得关于控制模块硬件和软件的信息。显示的数据的范围取决于选择的控制模块(图39)。

    每次都显示下列数据:
      ·序列号:被诊断的控制模块的序列号
    ·软件版本:被诊断的控制模块的软件版本
    ·硬件版本:被诊断的控制模块的硬件版本
    ·诊断标志:被诊断的控制模块的诊断版本
    此外,如果控制模块具有以下数据,则显示这些数据:
    ·Flashware版本:被诊断的控制模块的Flashware版本
    ·软件的梅赛德斯一奔驰件号(代码):被诊断的控制模块的软件所具备的梅赛德斯-奔驰件号(代码)
    ·软件的梅赛德斯一奔驰件号(数据):被诊断的控制模块的软件所具备的梅赛德斯-奔驰件号(数据)
    ·生产日期(周/年):被诊断的控制模块的生产周和生产年
    ·供货商:控制模块的制造商
    (2)故障码和事件。

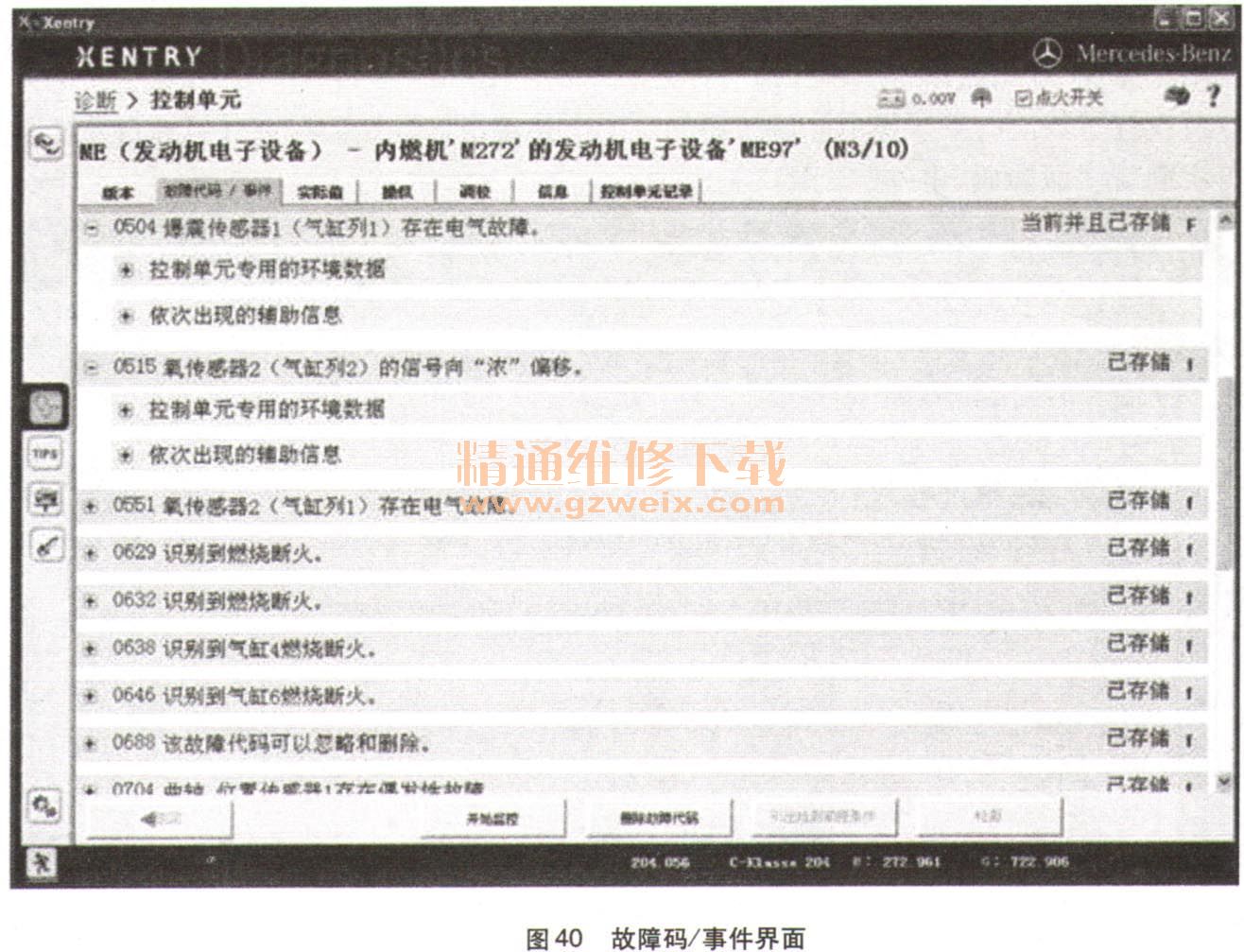

    在选项卡“故障码/事件”中列出从被诊断的控制模块的故障记忆中读取的所有故障码和事件(图40)。每个故障码都带有一个状态。根据故障码是“当前”还是“当前且已存储”,相应地显示F或f。事件被显示成i。

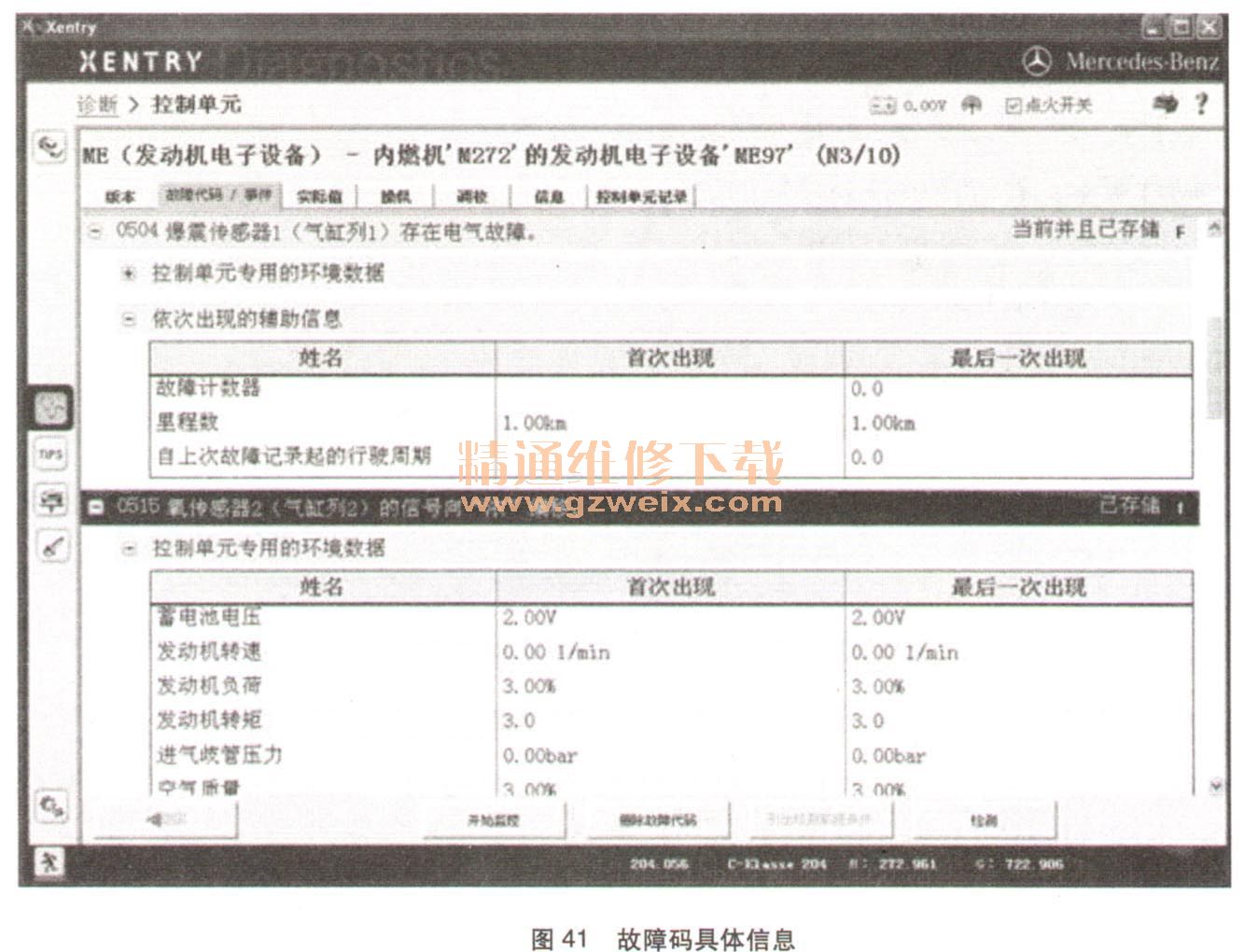

    在已选中一个故障码/事件时,可以根据需要通过点击“田”符号读取“故障码/事件’,出现时间的附加信息、控制模块专用的环境数据和检测条件(图41)。

    故障码操作界面按钮说明:
    ·停止监控/开始监控:用该按钮可停止/启动“故障码/事件”的实时显示。例如可以用于分析或打印数值的某些显示。该按钮的功能于是转换为开始监控,并可通过重新按压该按钮再次刷新“故障码/事件”
    ·删除故障码:删除控制模块的故障记忆中存储的所有故障码
    ·引出检测前提条件:通过必要的步骤引导您建立故障码的检测条件
    ·显示简要信息:为您显示控制模块中的“故障码/事件”的简要信息。按压返回按钮可重新返回“故障码/事件”的显示
    (3)实际值。

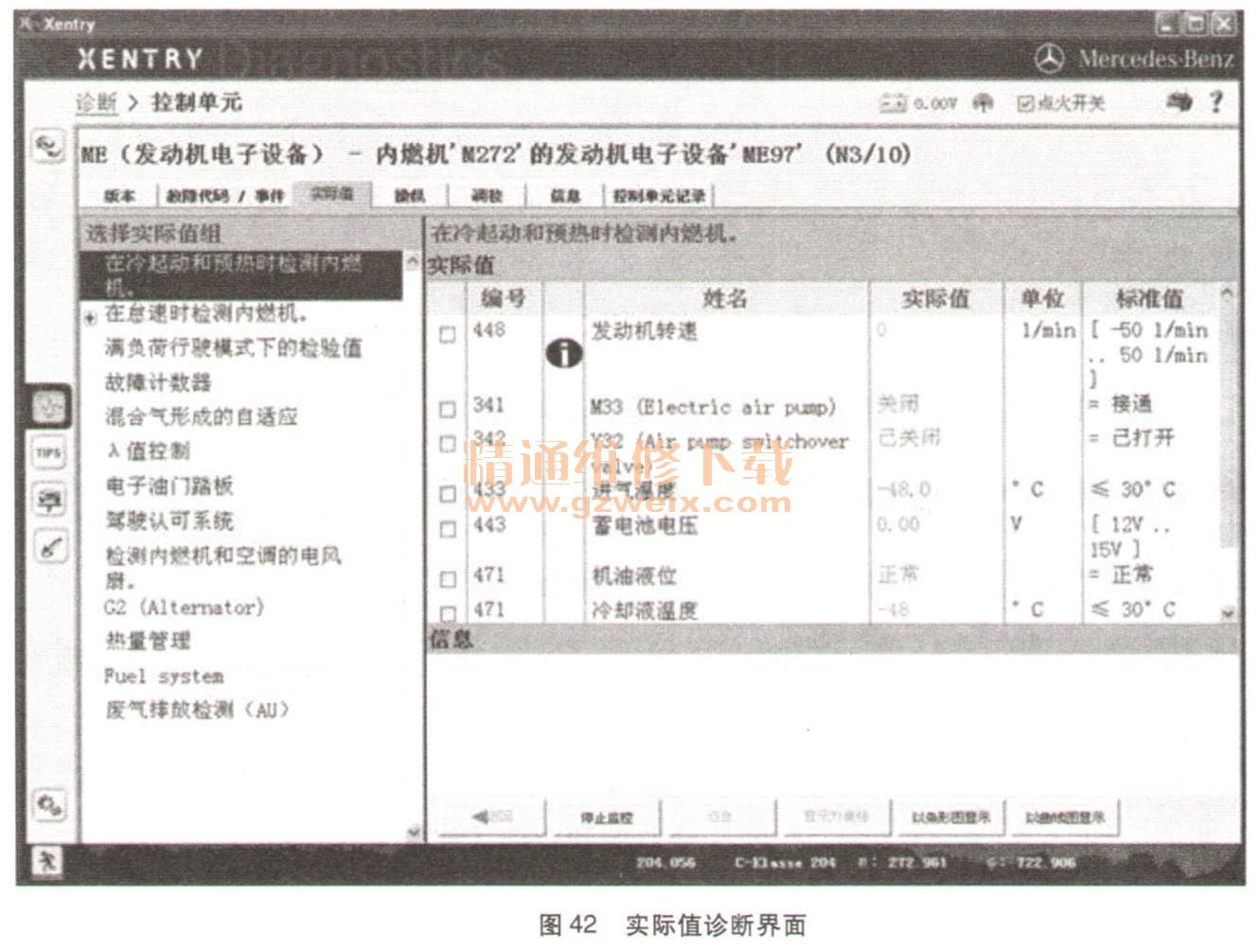

    可以从实际值选项卡中获取您正在诊断的控制模块的当前实际值(图42)。

    在窗口左半部分中可以选择所需显示的实际值的范围。根据控制模块的不同,可能会列出能够从控制模块中读取实际值之前必须满足的前提条件。按压继续按钮可到达实际值显示。各个实际值都具有编号、说明文字、实际值、单位和标准值。如果实际值在标准值范围之外,则实际值用红色显示。如果数值在标准值范围之内,则实际值用绿色显示。窗口右半部分中显示的实际值会持续刷新。
    “实际值”操作界面按钮说明:
    ·停止监控:用该按钮可停止实际值的实时显示,例如可以用于分析或打印数值的某些显示。该按钮的功能于是转换为开始监控,并可通过重新按压该按钮再次刷新实际值
    ·显示为表格:以表格形式显示实际值。这是默认显示
    ·以条形图显示:以条形图形式显示实际值。为此请首先在表格中标记需要的实际值,然后点击该按钮
    ·以曲线图显示:以曲线图形式显示实际值。为此请首先在表格中标记需要的实际值,然后点击该按钮
(4)调校。
