二、双离合变速器
    雷诺卡缤全系车型搭载的均是一款型号为DC4的双离合变速器（图12），雷诺称之EDC，即“高效双离合变速器”。这款双离合变速器由德国的GETRAG公司制造，采用干式双离合结构，具有6个前进挡位，扭矩容量为240 N·m。

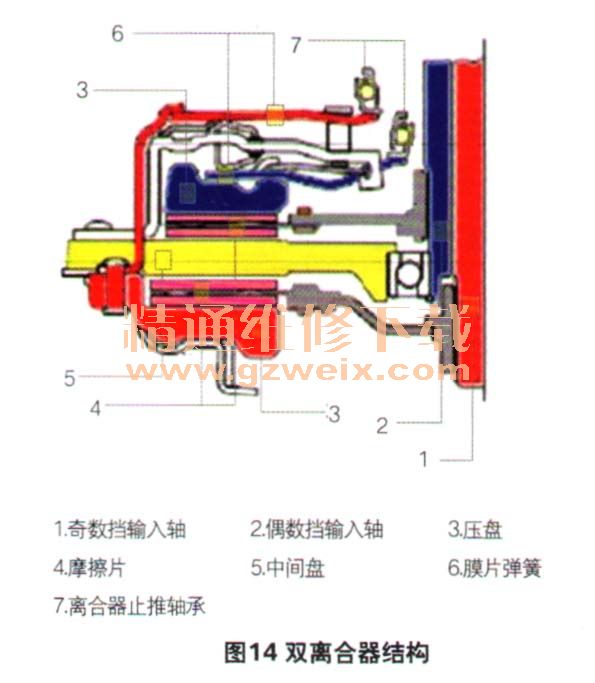

    DC4的双离合器总成（图13）集成在变速器中，它有2个离合器从动盘和2个压盘，其中一个与偶数挡输入轴相连，另一个与奇数挡输入轴相连（图14）。在拆卸双离合器总成时，必须先拆卸固定夹，然后必须使用专用工具才能将其拉出。当组装变速器和发动机时，离合器机构与飞轮互锁，而无需用力。



    由于2组离合器的摩擦片为同轴设计，因此2个离合器的止推轴承也是同轴设计（图15）。奇数挡和偶数挡的止推轴承通过2根杠杆分别推动（图16），而每根杠杆均由一个螺丝蜗杆推动，螺丝蜗杆转动使压板向前移动，然后压板抬高杠杆（图17）。
