混合动力汽车电动机技术详解
来源:本站整理  作者:佚名  2016-01-14 10:49:28


    二、交流电动机
    1.  三相异步感应电动机的结构

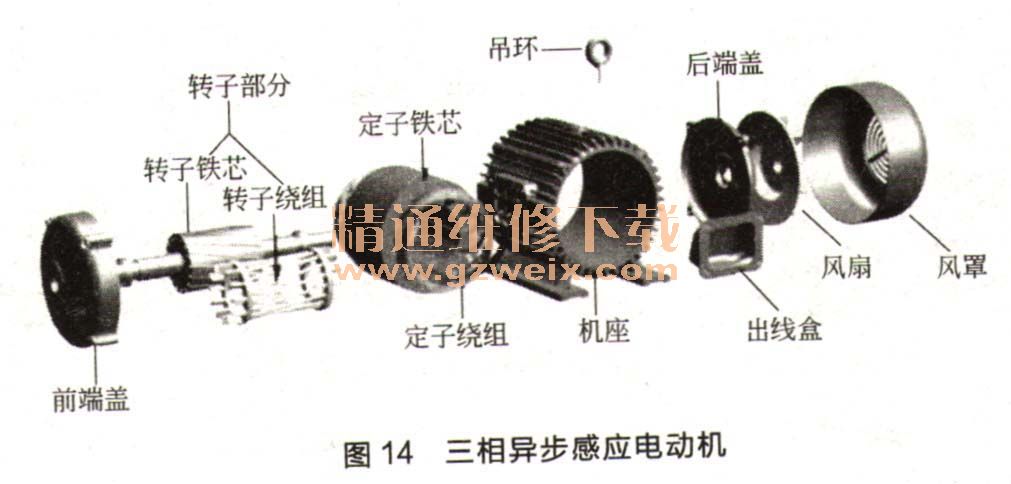

    三相异步感应电动机有笼式异步感应电动机(简称感应电动机)和绕线式异步感应电动机两种。笼式感应电动机是应用最广泛的电动机,如图14所示。

    三相异步感应电动机的定子和转子由层叠、压紧和硅钢片成,两端采用铝盖封装,在转子和定子之间没有相互接触的部件,结构简单,运行可靠,经久耐用,价格低廉,被众多电动汽车所采用。
    2.  三相异步感应电动机的控制系统
    在混合动力汽车上,一般采用发电机或动力电池组作为电源,三相异步感应电动机不能直接使用直流电源,另外,三相异步感应电动机具有非线性输出特性,因此,在采用三相异步感应电动机时,需要应用逆变器中的功率半导体变换器件,将直流电变换为频率和幅值都可以调节的交流电,来实现对三相异步感应电动机的控制,在混合动力汽车上,根据锂合动力汽车的模型结构不同,通常功率电路有交-直-交变频器系统、交-交变频器系统、直-交逆变器系统。

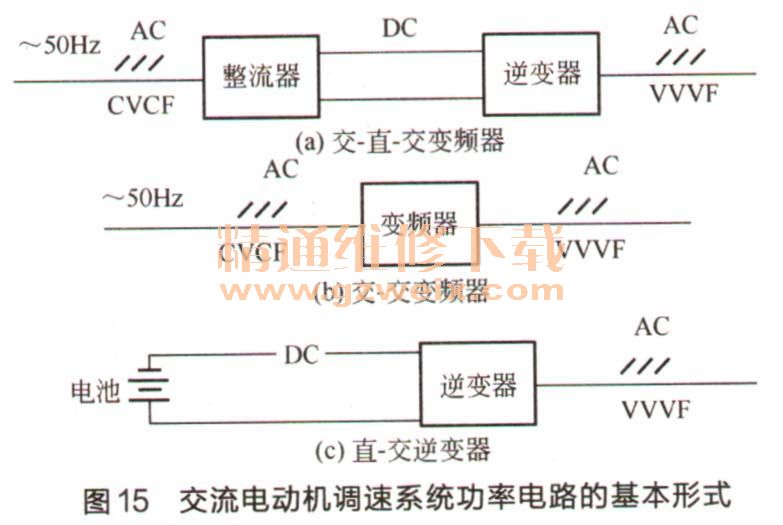

    在装有交流发电机的棍合动力汽车上,根据动力系统结构模型的要求。可采用前两种变频器系统,第三种普遍应用在电动汽车上,图15所示为三种功率电路基本形式。
