四、2015年款揽胜极光网络
    （一）概述
    2015年款揽胜极光（Range Rover Evoque）集成了多种通信总线，总线类型如下。
    ①高速控制器局域网总线（高速CAN总线）。
    ②中速控制器局域网总线（中速CAN总线）。
    ③媒体定向系统传输总线（MUST总线）。
    ④局域互联网络总线（LIN总线）。
   （二）控制器局域网络
    2015年款揽胜极光使用以下4种CAN总线。
    1.中速（MS） CAN车身总线，数据传输速度为125kbit/s。
    2.中速CAN舒适总线，数据传输速度为125kbit/s。
    3.高速CAN底盘总线，数据传输速度为500kbit/s。
    4.高速CAN动力总成系统总线，数据传输速度为520kbit/s。
    网关模块（GWM）是以上总线网络之间的网关。

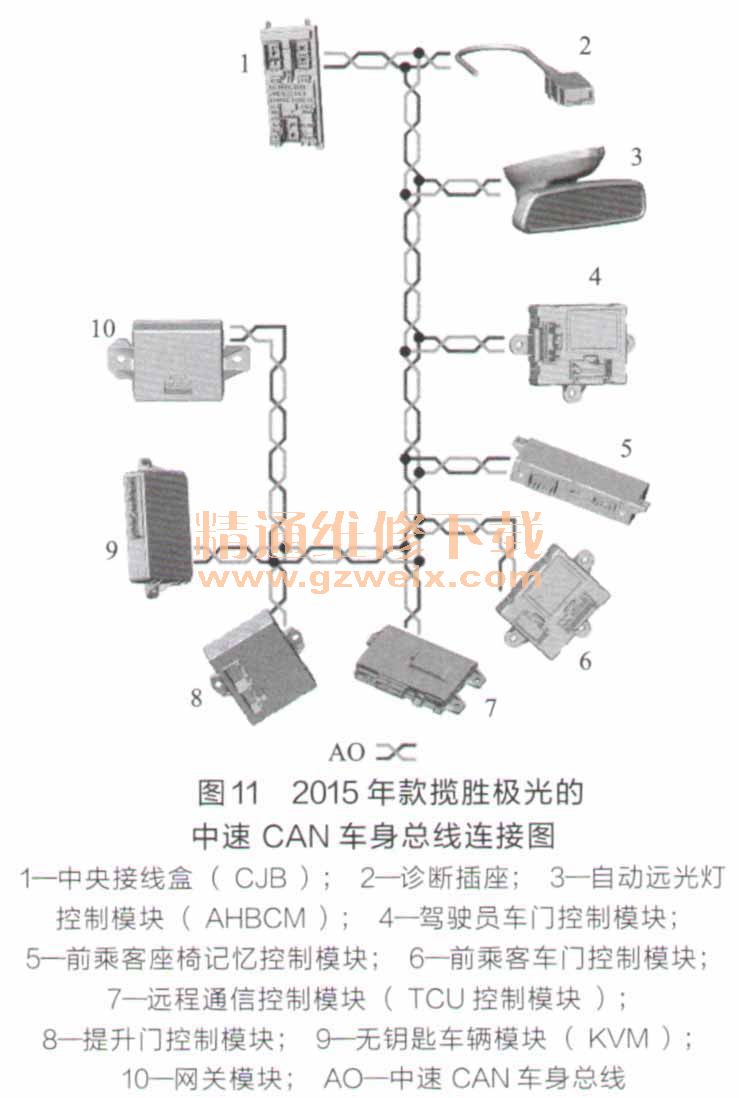

    2015年款揽胜极光的中速CAN车身总线连接图如图11所示。

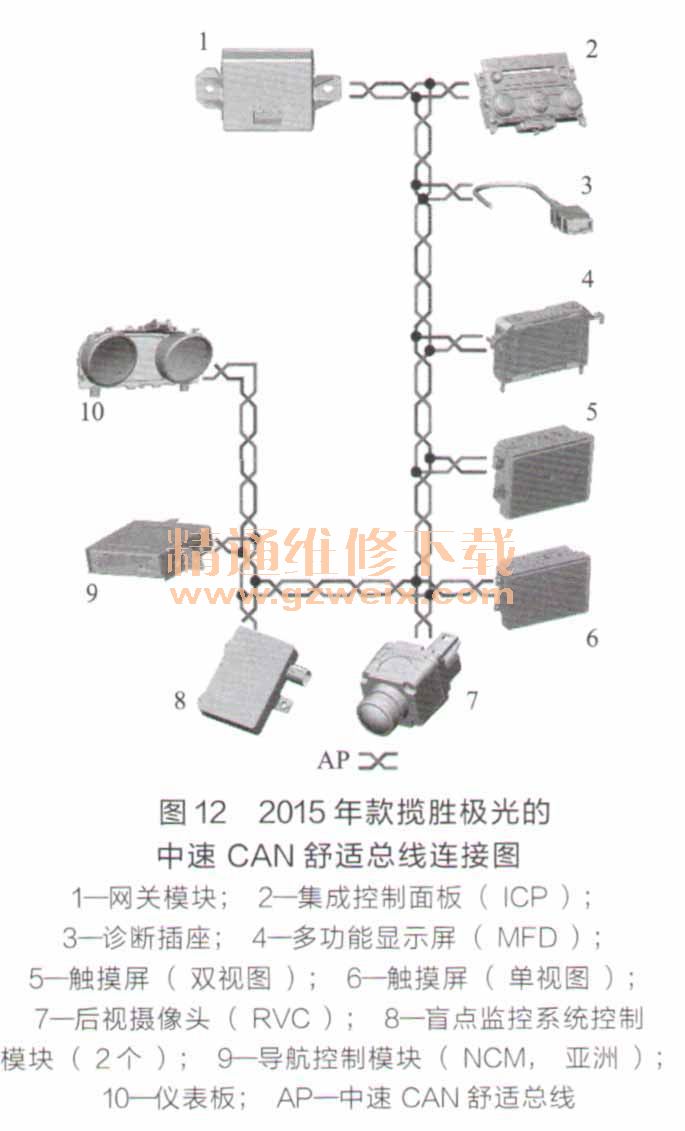

    2015年款揽胜极光的中速CAN舒适总线连接图如图12所示。

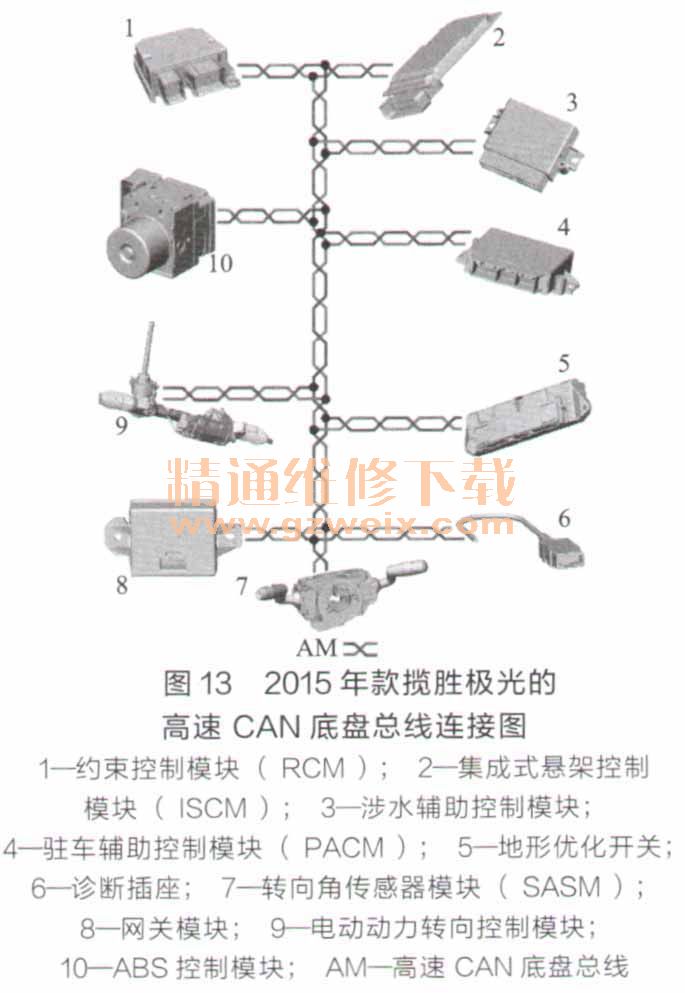

    2015年款揽胜极光的高速CAN底盘总线连接图如图13所示。

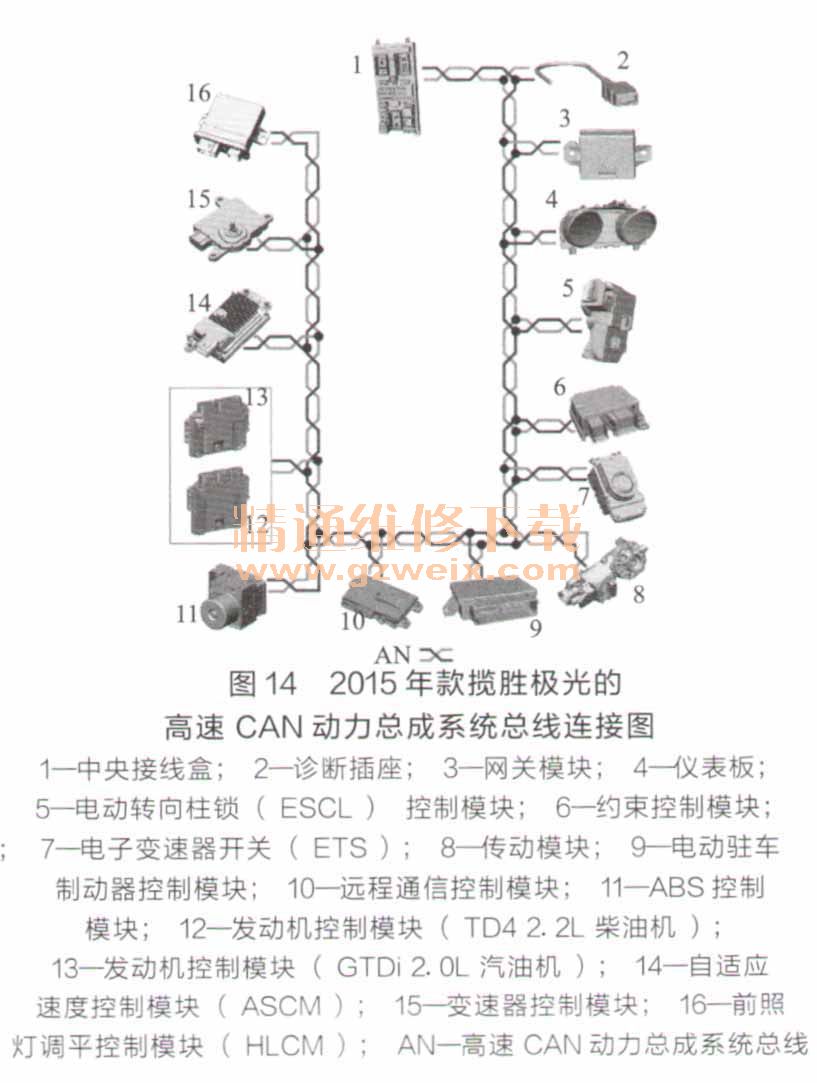

    2015年款揽胜极光的高速CAN动力总成系统总线连接图如图14所示。

（三）媒体导向系统传输总线

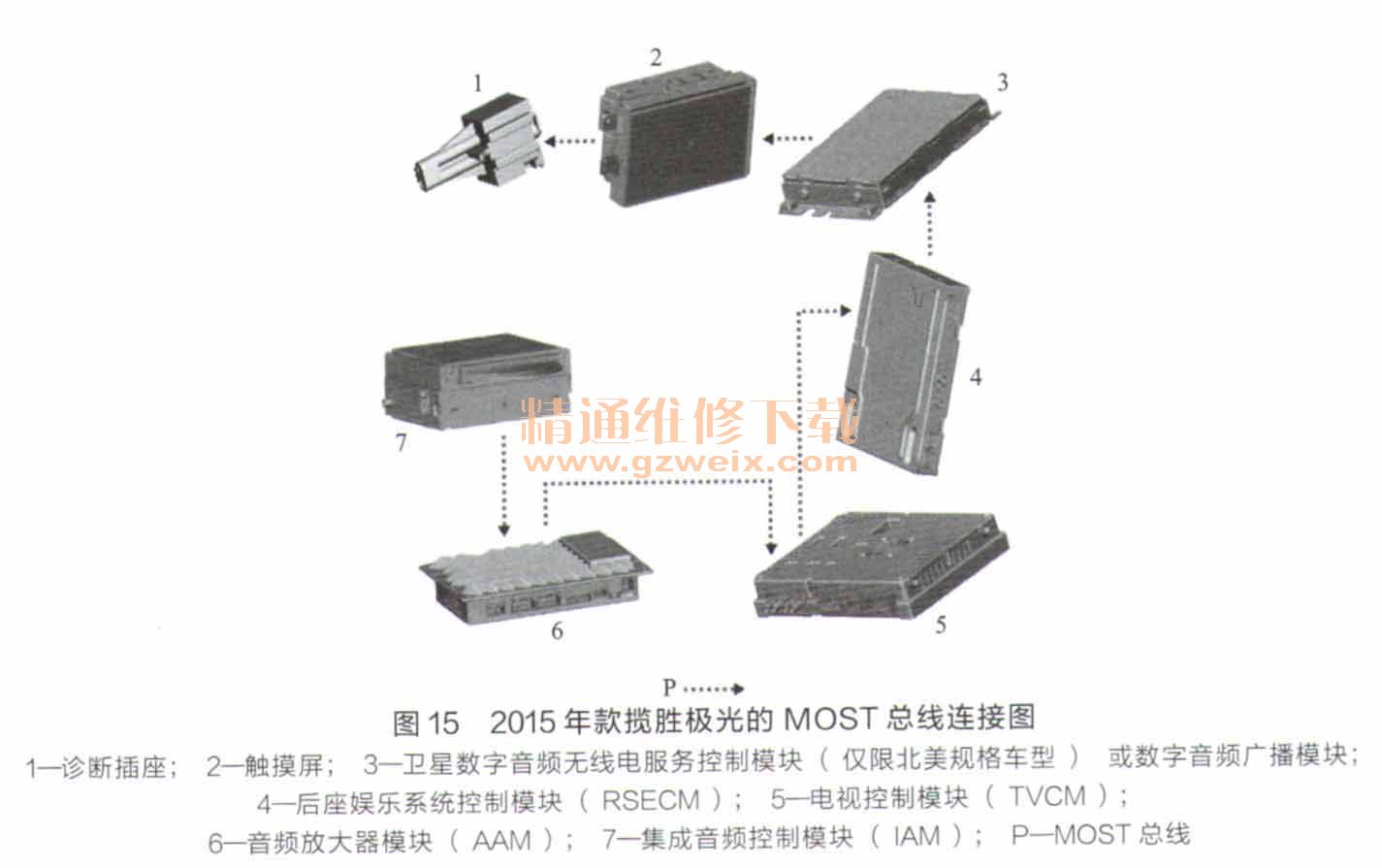

    2015年款揽胜极光的MUST总线连接图如图15所示。

（四）局域互联网络

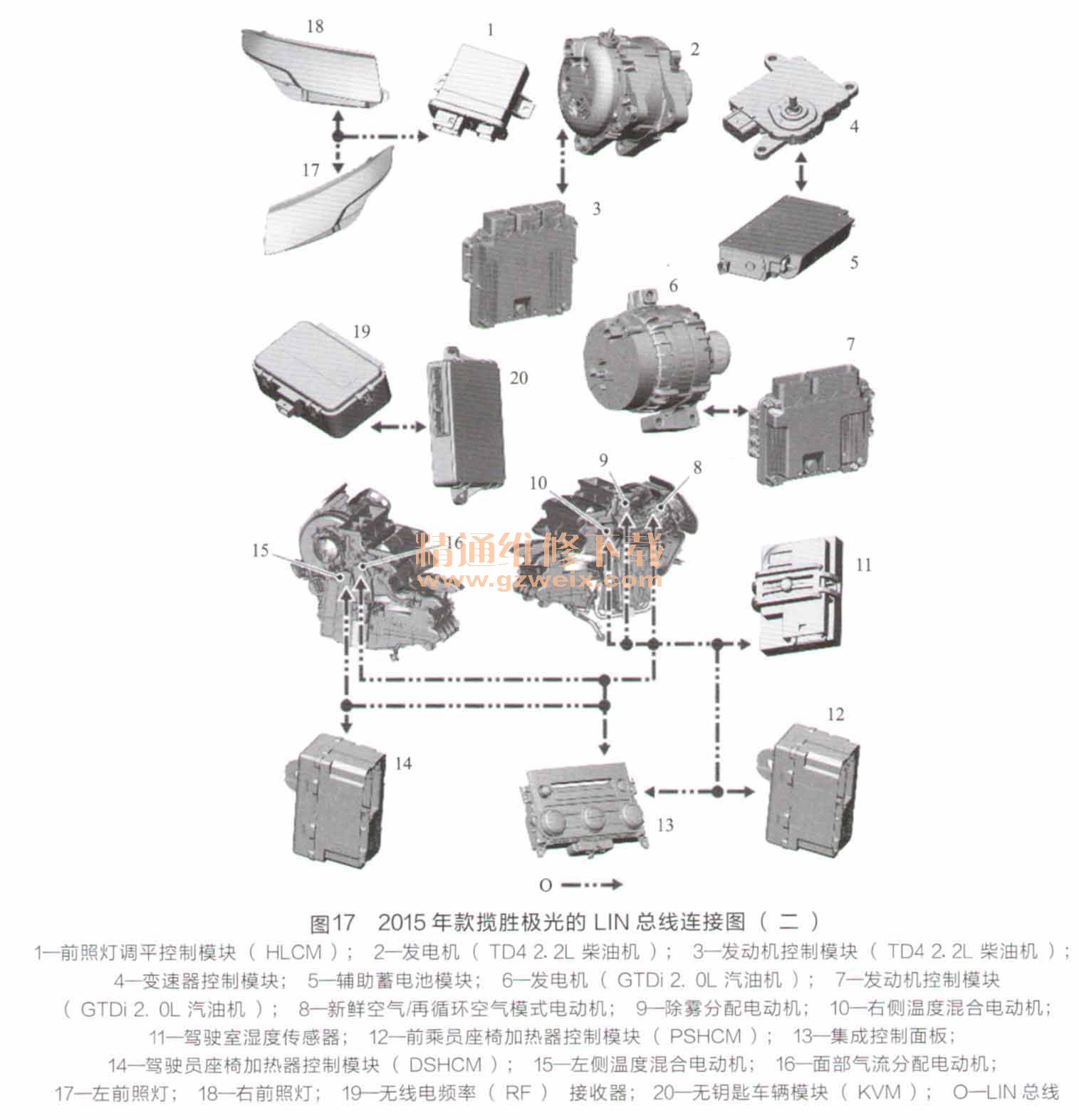

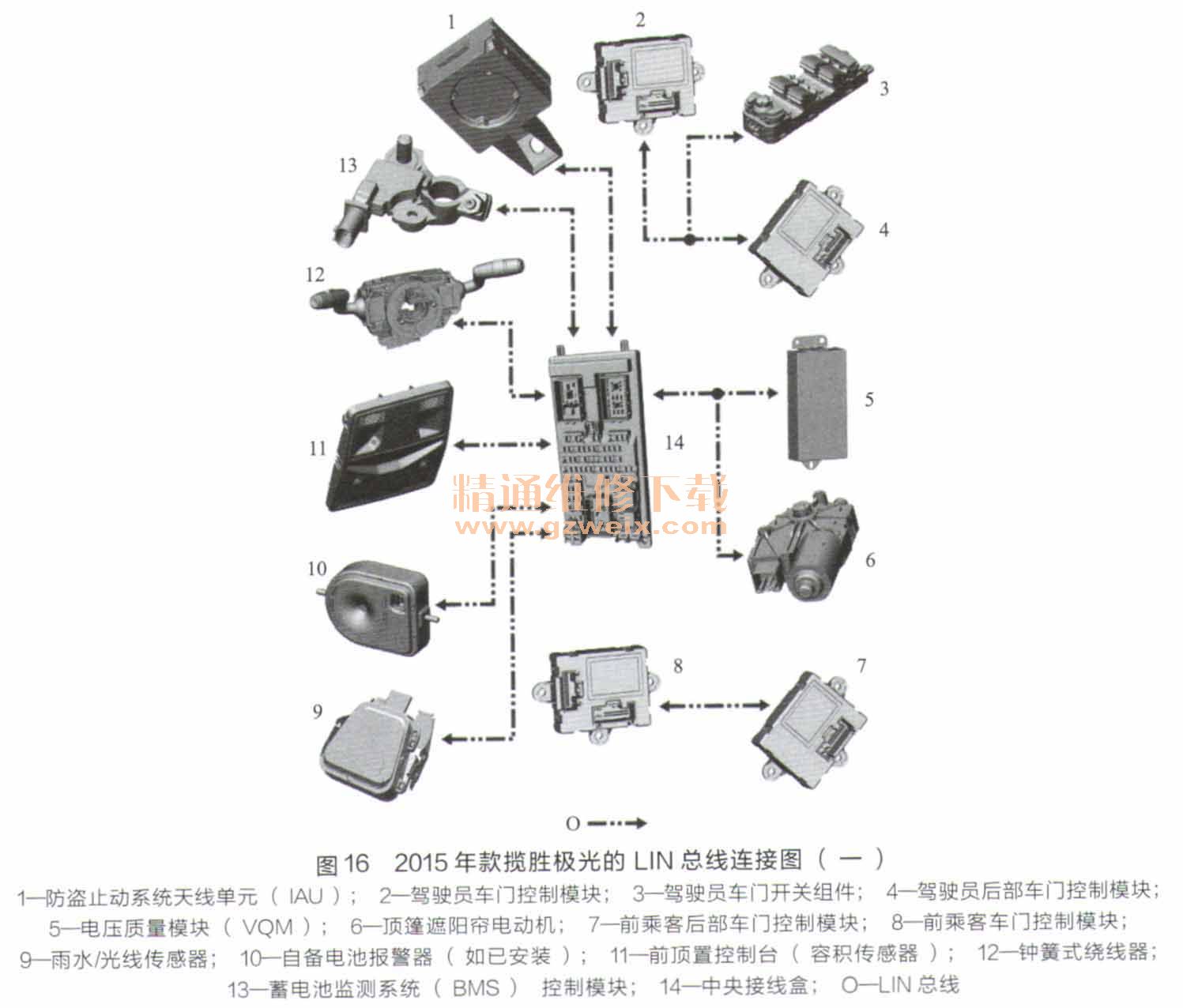

    2015年款揽胜极光的LIN总线连接图如图16、图17所示。
