一、外部照明系统
（一）部件位置
    外部照明系统是由蓄电池接线盒（BJ B）和中央接线盒（CJB）控制的。接线盒是一种控制模块，其内部包括熔丝、继电器和微处理器。中央接线盒为所有外部照明电路提供电路保护。
    操作左转向柱多功能开关，相应的照明信号通过LIN总线上的钟簧式绕线器传送到中央接线盒。辅助照明开关用于卤素前照灯车辆的手动前照灯调平功能，该开关与中央接线盒直接相连。
    外部照明系统具有AUTO（自动）灯光功能，该功能由中央接线盒根据位于挡风玻璃顶部的雨水/光线传感器发出的信号进行控制。雨水/光线传感器与中央接线盒通过LIN总线相连。当雨水/光线传感器发出的信号激活挡风玻璃刮水器时，或由驾驶员在连续刮水位置激活刮水器超过20s后，自动照明功能也会被激活。
    自动远光灯（AHB）系统作为选装系统，用于自动控制远光前照灯。转向信号指示灯和远光及近光功能由转向柱左侧多功能开关控制。

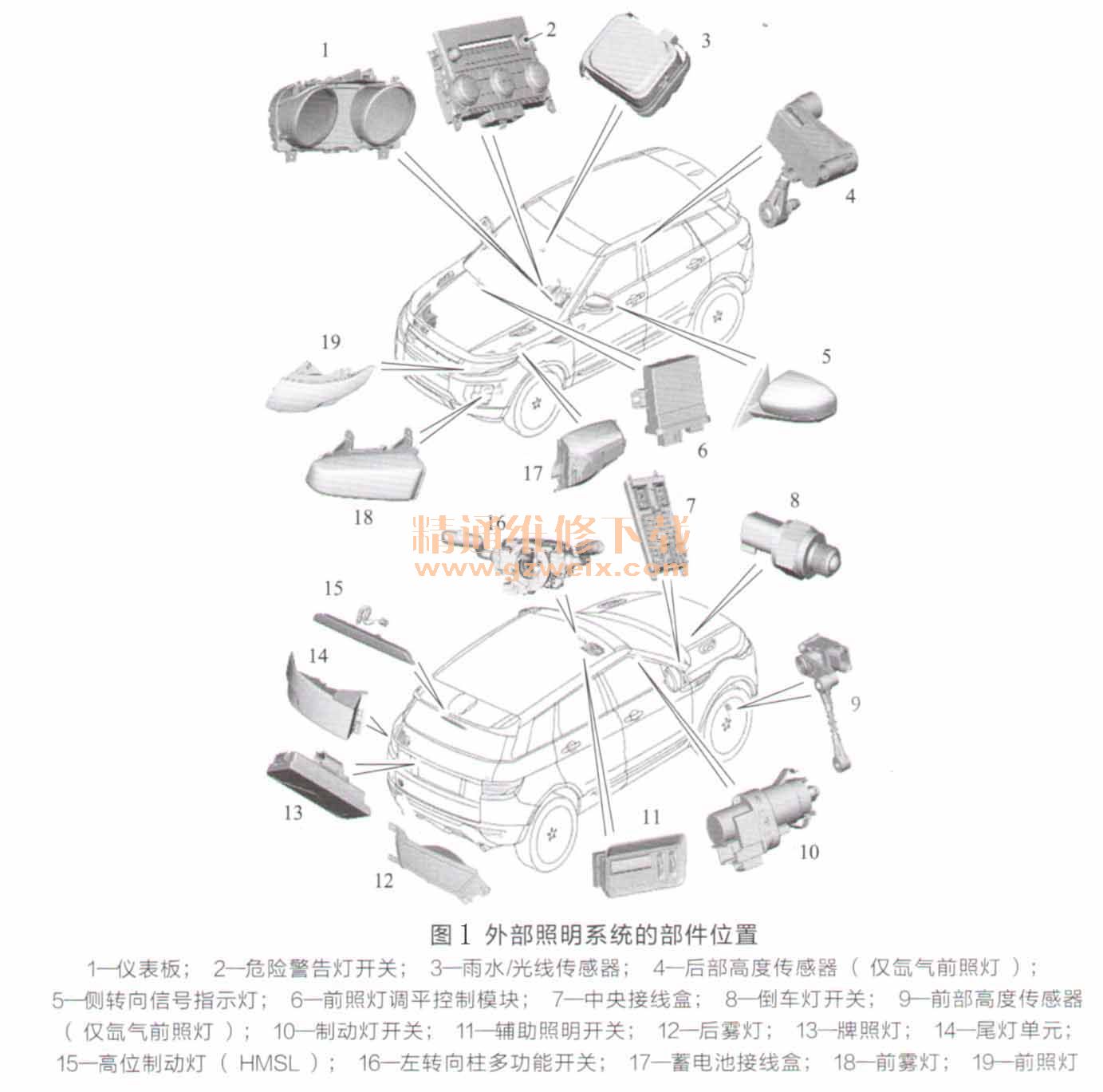

    外部照明系统的部件位置如图1所示。

   （二）控制原理
    1．中央接线盒
    中央接线盒接收来自以下部件的输入信号。
    1.左转向柱多功能开关，信号包括示宽灯位置、近光灯位置、自动（AUTO）位置（如有安装）、前雾灯开关（如有安装）、后雾灯位置、转向信号指示灯位置、远光灯开关位置、前照灯闪烁。
    2.制动踏板开关。
    3.手动前照灯水平调整控制开关（仅限卤素灯）。
    4.危险警告灯开关。
    5.雨水/光线传感器（LIN信号）。
    2．电路保护
    所有外部照明电路都由位于中央接线盒内的场效应晶体管（FET）控制。场效应晶体管能够对短路导致的电流增加所产生的热量做出响应。在普通电路上，这将会导致熔丝熔断。场效应晶体管对热量增加做出反应并切断受影响电路的电源。当故障排除或场效应晶体管冷却下来之后，场效应晶体管将重置并正常操作电路。
    如果故障一直存在，那么场效应晶体管将循环操作，断开并重新连接供电电路。中央接线盒储存相关故障码。可以使用诊断仪读取故障码，从而找到故障原因并排除故障。
    3．报警指示
    当锁闭或解锁车辆时，危险警告闪光灯将闪烁，以向驾驶员显示锁闭或解锁请求成功。
    4．车灯开启警告声
    当点火开关处于关闭（电源模式0）或辅助（电源模式4）模式下且左转向柱多功能开关位于侧灯或近光灯位置时，如果驾驶员侧车门打开，那么仪表板会响起警告声。这向驾驶员表明外部照明灯依然点亮。
    仪表板通过高速CAN总线从中央接线盒收到车灯点亮信号、车门打开信号和点火关闭信号，然后就会发出警告声。
    5．碰撞信号激活
    当发生需要激活和展开安全气囊的严重事故时，约束控制模块（RCM）会通过高速CAN动力总成系统总线向中央接线盒发送碰撞信号，从而激活危险警告灯。  危险警告灯将一直闪烁，直到点火模式改为辅助电源模式4或关闭电源模式0, 或约束控制模块不再发出碰撞信号。
6．前照灯延时定时器
当锁止车辆后，中央接线盒在所需的延迟时间内激活近光前照灯，以便照亮离开车辆的道路。延时定时器可通过仪表板的车辆设置菜单进行设置。默认的延迟时间是30s，但延迟时间可以改为0（关闭）、60s、 120s或240s。
