二、内部照明系统
（一）部件位置
    车内照明系统由中央接线盒控制，但车门照明灯和后视镜照明灯除外。车门照明灯和后视镜照明灯由相应的车门控制模块控制。
    中央接线盒通过接收4个车门锁开关信号和尾门释放电动机的输入信号来控制内部照明系统。中央接线盒与中央门锁锁闭系统进行通信，一旦收到解锁请求信号便点亮车内的照明灯。
    车辆出厂时均启用运输模式。运输模式减少了在运输过程中的车辆工作电流，某些电气系统的功能受到限制，包括车内照明系统。当车辆处于运输模式时，仪表板将显示“transp”信息。要取消车辆的运输模式，必须使用诊断仪。

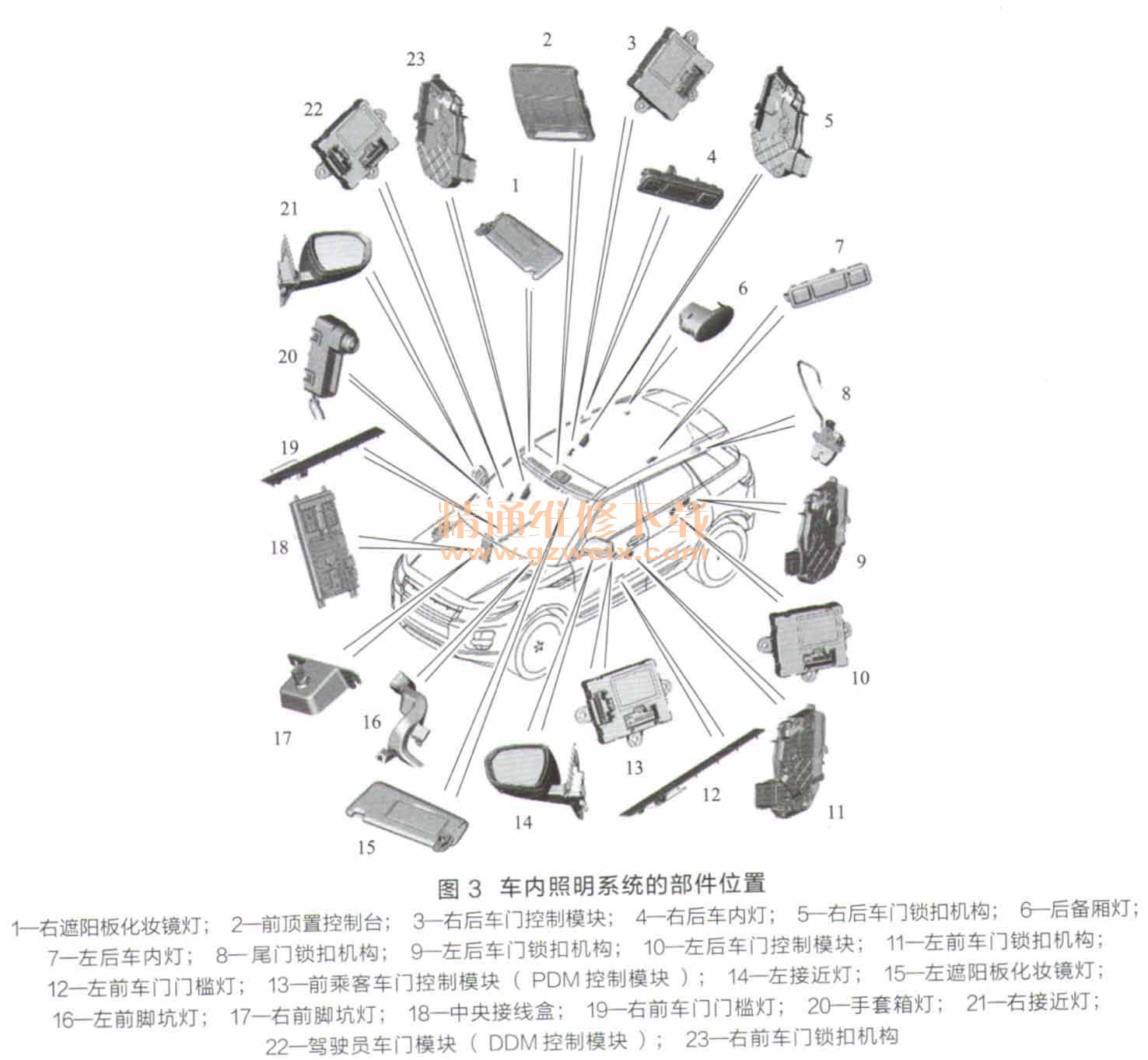

    车内照明系统的部件位置如图3所示。

（二）控制原理

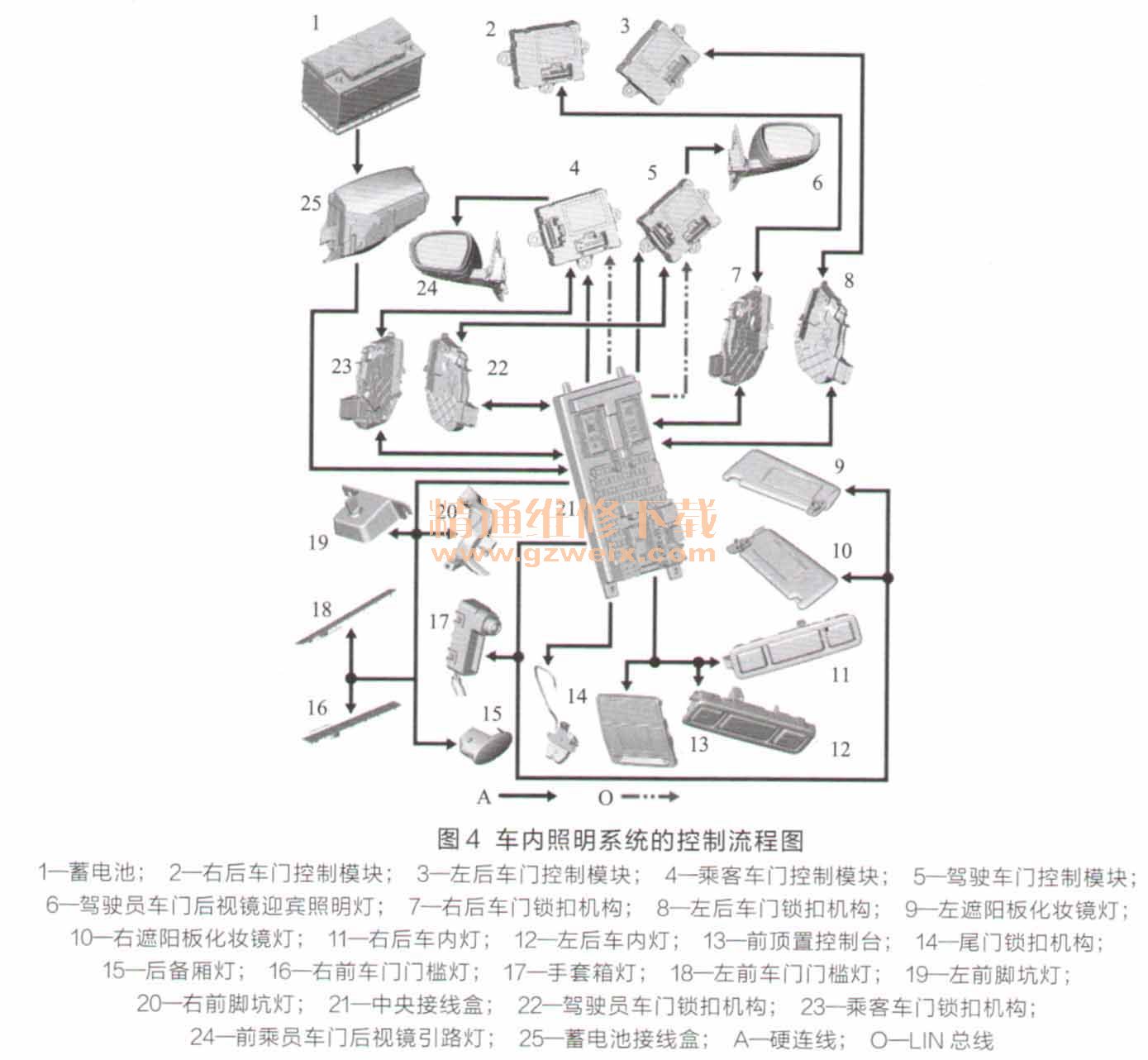

    车内照明系统的控制流程图如图4所示。

    1．前车内灯、后车内灯、搁脚空间灯、后备厢灯和前车门门槛灯
   用于点亮前车内灯、后车内灯、搁脚空间灯、后备厢灯和前车门门槛灯的场效应晶体管（FET）集成在中央接线盒内。中央接线盒通过控制场效应晶体管的电流来控制以上这些车内照明灯。照明亮度可进行调节。
    如果车辆发生事故，剧烈程度足以触发辅助约束系统（SRS），那么约束控制模块将向中央接线盒发送250Hz的碰撞信号。一旦收到该信号，中央接线盒将点亮前车内灯、后车内灯、搁脚空间灯和后备厢灯长达30min。如果约束控制模块的碰撞信号频率变10Hz（正常），那么中央接线盒将使以上车内照明灯熄灭。
    2．化妆镜灯、手套箱灯、阅读灯和后车内灯
    化妆镜灯（位于遮阳板）和手套箱灯由中央接线盒控制。如果已安装化妆镜灯，那么当展开或回缩遮阳板时，化妆镜灯将自动点亮或熄灭。当打开手套箱时，手套箱开关闭合，从而使手套箱点亮。
    3．后视镜照明灯
    两个车门的后视镜照明灯分别由驾驶员车门控制模块和前乘客车门控制模块控制。当中央接线盒收到车辆解锁信号时，将通过中速CAN总线通知驾驶员车门控制模块和前乘客车门控制模块，驾驶员车门控制模块和前乘客车门控制模块点亮相应的后视镜照明灯。
    4．氙气灯
    氙气灯（LED）由中央接线盒控制。利用触摸屏可以启用氙气灯，相养CAN总线传送至中央接线盒。中央接线盒利用脉宽调制信号来控制氙气灯的点亮状态，从而提供组合的照明效果。
    5．代客泊车模式
    在代客泊车模式下，车内照明水平较低，以辅助夜间行驶。可利用触摸屏启用或取消代客泊车模式。
当满足以下条件时，日间行驶灯将点亮。
1.发动机运转。
    2.照明控制开关位于关闭位置或者AUTO（自动）位置（雨水/光线传感器未发出外部照明请求信号）。
    根据市场情况，当某侧的转向信号指示灯激活时，日间行驶灯将变暗至侧灯亮度或者关闭。
    如果危险警告灯激活，那么日间行驶灯将变暗至侧灯的亮度，直到危险警告灯关闭，才再次以全亮方式点亮。
    在以下情况下，日间行驶灯将关闭。
    1.点火开关转到附件挡位。
    2.照明控制开关位于侧灯或者前照灯位置。
    3.照明控制开关位于AUTO（自动）位置且雨水/光线传感器发出外部照明请求信号。
    当进行前照灯闪烁操作时，日间行驶灯将保持点亮状态。
    2．北美
    当满足以下条件时，日间行驶灯将点亮。
    1.发动机运转。
    2.照明控制开关位于关闭位置或者AUTO（自动）位置（雨水/光线传感器未发出外部照明请求信号）。
    当某侧转向信号指示灯激活时，日间行驶灯将关闭。例如，如果左侧转向信号指示灯激活时，那么左侧日间行驶灯将关闭，直到转向信号指示灯关闭，才再次以全亮方式点亮。对应侧的日间行驶灯将保持全亮状态。
