六、网络连接

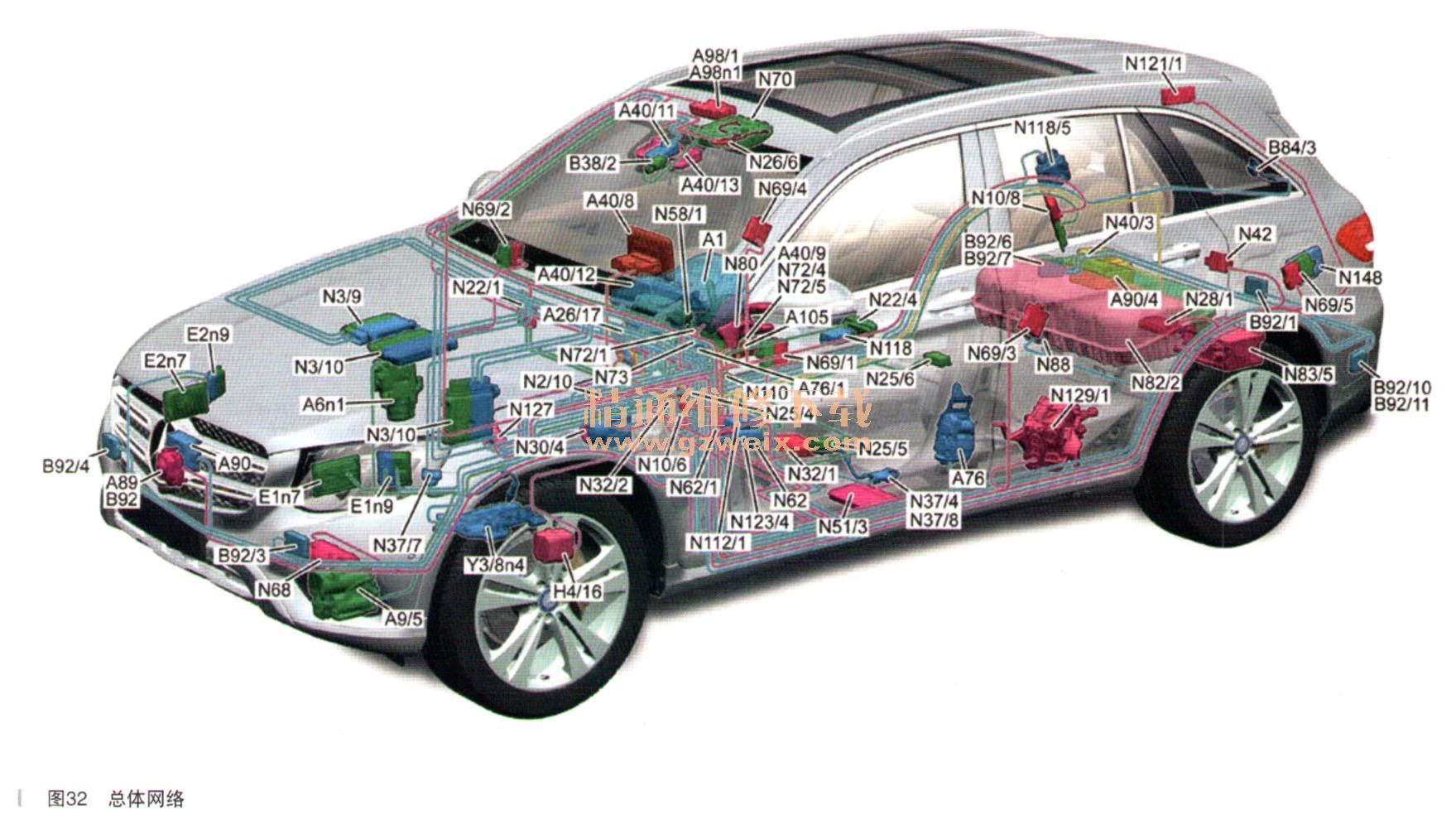

      总体网络，如图32所示。

       雷达CAN2：
      ·B92/1后保险杠中部雷达钡」距传感器
      ·B92/7后保险杠右外侧雷达测距传感器
      ·B92/10后保险杠左外侧雷达测距传感器
      ·N62/1雷达测距传感器控制单元
    车内控制器区域网络（CAN）：
      ·A98/1滑动天窗控制模块
      ·A98n1全景式滑动天窗控制单元
    ·N10/6前部信号采集及促动控制模组（SAM）控制单元
    ·N10/8后部信号采集及促动控制模组（SAM）控制单元
    ·N22/1恒温控制系统控制单元
    ·N26/6 EDW／防拖车保护／车内保护控制单元
    ·N28/1拖车识别装置控制单元
    ·N32/1驾驶员座椅控制单元
    ·N32/2前排乘客座椅控制单元
    ·N42摄像头盖板控制单元
    ·N69/1左前门控制单元
    ·N69/2右前门控制单元
    ·N69/3左后门控制单元
    ·N69/4右后门控制单元
    ·N69/5无钥匙启动（KEYLESSGO）控制单元
    ·N73电子点火开关控制单元
    ·N121/1掀开式尾门控制系统控制单元
    传动系控制器区域网络（CAN）：
    ·N3/9 CDI控制单元（针对柴油发动机）
    ·N3/10 ME控制单元（针对汽油发动机）
      ·N118燃油泵控制单元
      ·N127传动系统控制单元
      ·Y3/8n4全集成化变速器控制单元
      车载智能信息系统控制器区域网络（CAN）：
      ·A26/17主机
      ·A40/8 Audio/COMAND显示屏
      ·A40/9 Audio/COMAND操作单元
      ·A105触摸板
      驱动系统传感器CAN：
      ·N3/9 CDI控制单元（针对柴油发动机）
      ·N3/10 ME控制单元（针对汽油发动机）
    · N37/4氧氮化物传感器控制单元
      ·N37/7柴油微粒滤清器下游的氮氧化物传感器控制单元
      ·N37/8选择性催化还原（SCR）催化转换器下游的氮氧化物传感器控制单元
      ·N118/5 AdBlue控制单元
    诊断控制器区域网络（CAN）：
    ·N73电子点火开关控制单元
    ·N112/1远程信息服务通信模块
    ·N123/4紧急呼叫系统控制单元
    动态行驶控制器区域网络（CAN）：
    ·N2/10辅助防护装置控制单元
    ·N30/4电控车辆稳定行驶系统（ESP）控制单元
      以太网：
    ·A26/17主机
    雷达CAN 1 ；
    ·B92/3前保险杠左侧雷达测距传感器
    ·B92/4前保险杠右侧雷达测距传感器
    ·N62/1雷达测距传感器控制单元
    发动机控制器区域网络（CAN）：
    ·N3/9 CDI控制单元（针对柴油发动机）
    ·N3/10 ME控制单元（针对汽油发动机）
    ·N127传动系统控制单元
