吉利EV450纯电动汽车空调不制冷
来源:汽车维修与保养  作者:佚名  2021-10-13 08:04:09

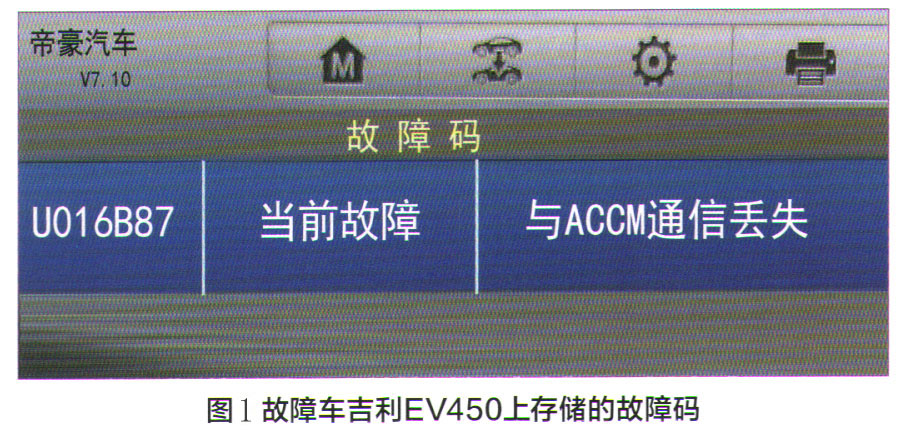

     一辆2018款吉利EV450纯电动汽车空调不制冷,使用道通诊断仪器读取空调系统故障信息,发现存有当前状态的故障码U016B87一与ACCM通信丢失(图1). ACCM为空调压缩机模块,该模块与自动空调控制模块通过LIN总线通信,LIN总线同时与PTC加热器模块、三通电磁阀、空调控制面板等元件并联。与ACCM无法通信的可能原因有:电动空调压缩机低压插头的供电、搭铁不良;LIN总线接触不良;电动空调压缩机本身故障。

    需要说明的是:本案例并不是对某个单一故障案例的分析,而是针对该故障码的多个实际维修案例的总结。当然有些检测步骤并不只是针对“无法通信”的故障码,而是为了让维修技师更加全面地了解电动空调压缩机的检修内容。下面将详细介绍吉利EV450电动空调压缩机的检修流程。
    流程1:仪器诊断。无论什么车辆,在问诊及确认故障现象以后,维修技师都是需要使用诊断仪器读取故障码,最好是扫描全车控制单元,而不能仅限于自动空调控制单元。因为有许多与空调压缩机有关的故障码,不一定存储于空调控制单元。如绝缘电阻故障信息,往往在储存在BMS(蓄电池管理系统控制单元)中。如果有相关的故障码,请按照故障码的诊断流程进行检测。同时,可以选择“动作测试”“压缩机控制”,通过打开或关闭压缩机,确认压缩机是否能够正常工作。如果能够正常工作,说明电动空调压缩机这一最终的执行部件是正常的,影响压缩机不工作的原因可能是传感器部分。如果压缩机仍然不工作,说明电动空调压缩机本身或者高压、低压供电线路存在故障。当然数据流分析也是非常有必要的。
    流程2:连接空调压力表。检查制冷剂压力是否符合要求,必要时添加制冷剂。

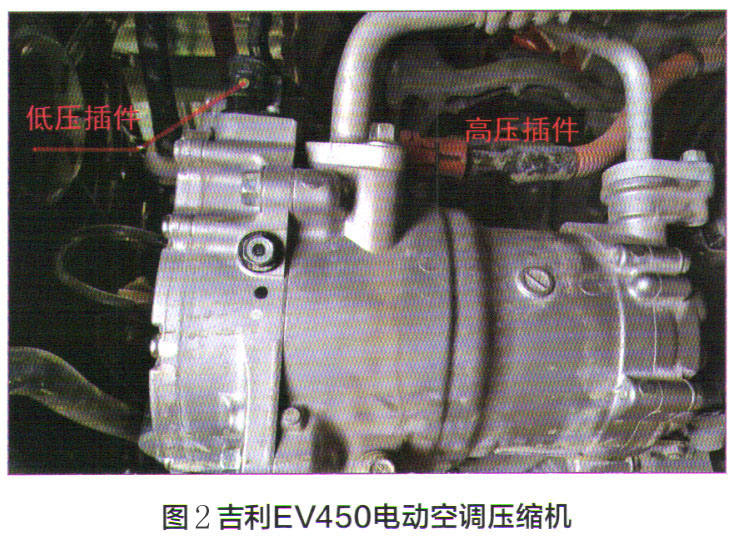

    流程3:检查压缩机外观及周边。检查压缩机外表是否有水渍、磕碰,接插件线束波纹管是否破损,低压接插件是否牢固、有无松脱等(图2)。

[1] [2] [3]  下一页
