    十、发动机控制
    为了精确控制发动机，ME除了读取各传感器的信号，还通过CAN网络获取相应的数据，以此促动各执行器，其过程

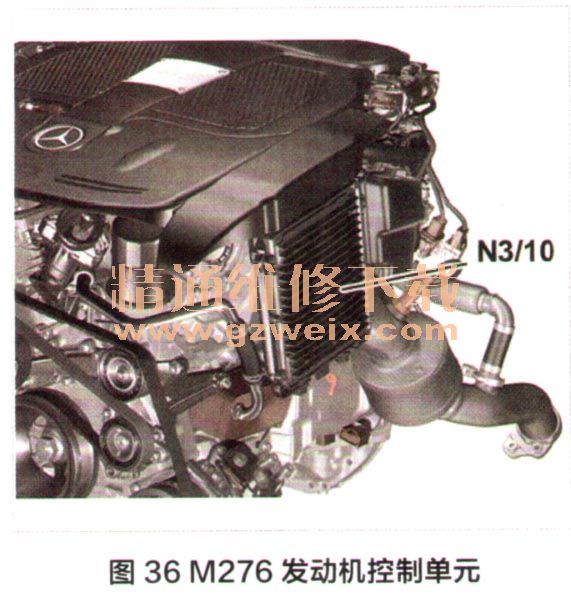

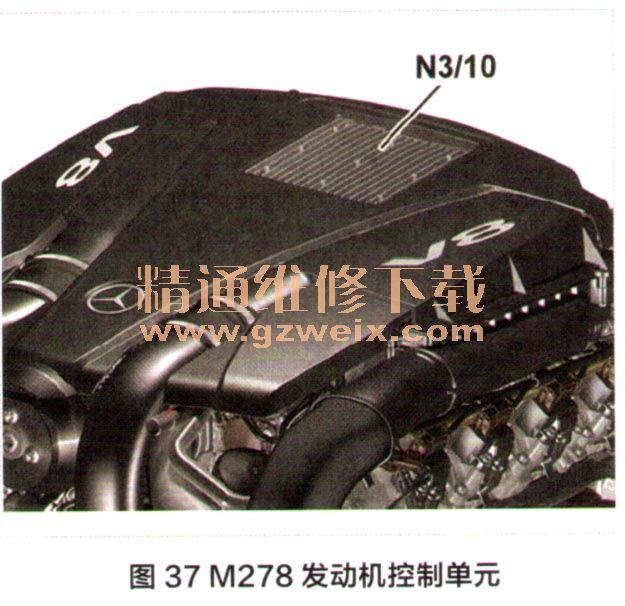

如（图36, 37, 38）。

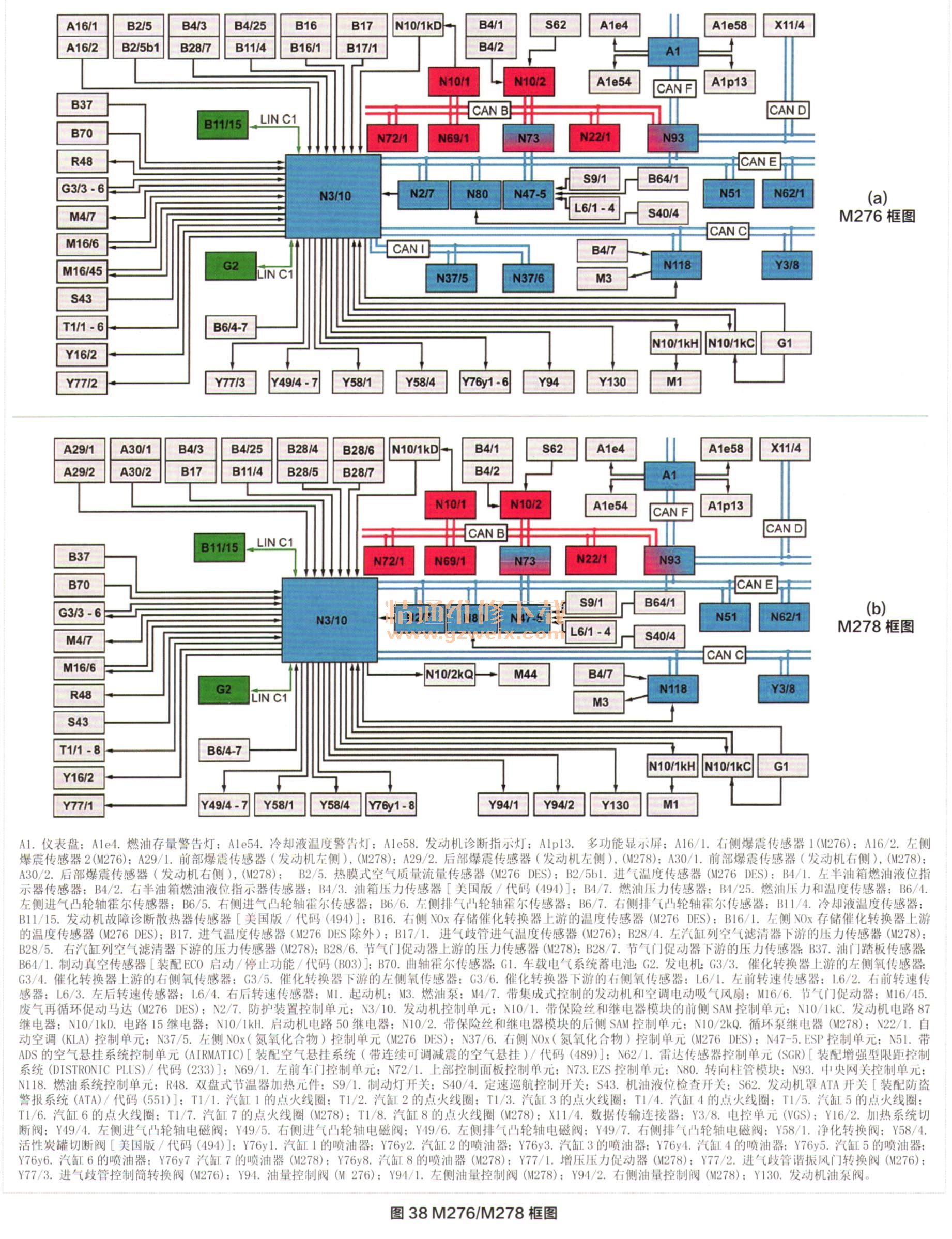

    图38中箭头代表控制方向或信号传输方向。CAN总线由两条平行的导线组成，具有双向性，既能传输又能接收信息。不同CAN网络之间的通信需要借助中央网关N93来完成，即N93确定信号优先权与转换CAN信号类型。
    这样整个框图可理解为：ME综合读取各传感器与CAN信号，随后作出相应控制，并将自身的请求、指令、运转状况等信号传送至CAN网络。如：ME接受到N73传来的启动信号后，促动点火线圈和喷油嘴工作；此外，ME又将转速信号传送至A1，从而在仪表盘显示发动机转速值。图中的LIN线传输（G2发电机），与CAN线一样具有双向性，区别是LIN线为单线，即ME通过LIN线控制G2的发电量，由G2将相关信息反馈给ME。
