3.加速
随着加速踏板瞬间开度的加大,由发动机和MG2产生的动力共同拖动车辆加速。由于MG2的助力作用,在发动机转速突变的过程中基本不存在瞬态加浓过程,仍旧运行的最佳油耗线上,在而MG1一直处于发电状态,增加MG2的扭矩。车辆加速,THS处于并联模式。动力流分配如图9所示,图10是车辆加速时的
数据流。
4.匀速
图11是车辆100km/h匀速工况

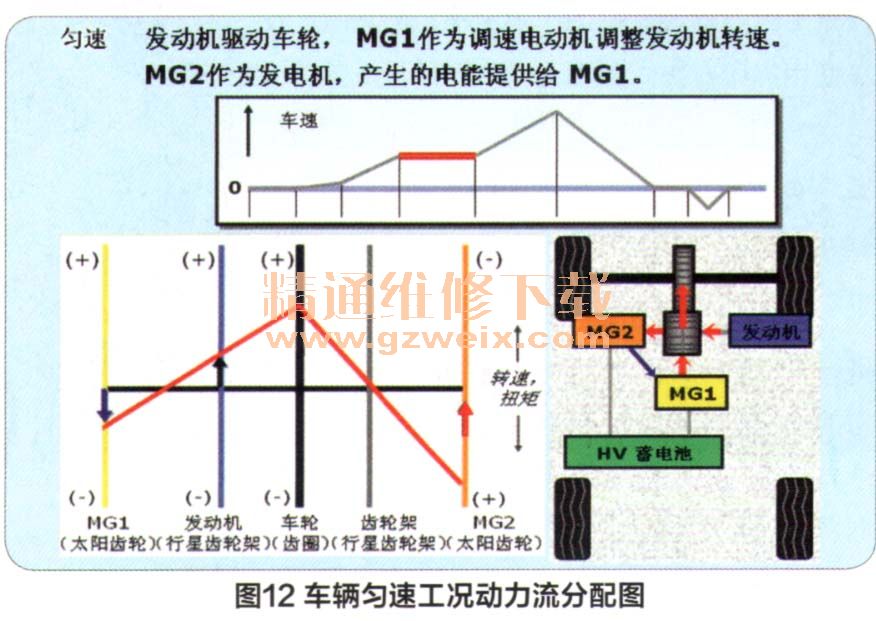

数据流。由于此时的HV电池SOC为61.56%,电池充电需求为零,车辆功率需求恒定。而MG1作为调速电动机调整发动机的工况点和扭矩分配。而MG2正向旋转为发电机,产生电能供给MG1运转。在车辆匀速行驶时,HV电池是否充电首先取决于SOC,另外与MG2转速和输出电压有关,这是THS的“特异模式”。车辆匀速工况动力流分配如图12所示。
